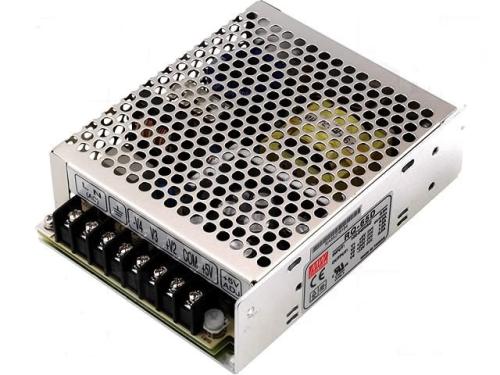

開關電源的工作原理介紹

開關電源是一種電源，它可以將交流電轉換成直流電，或者將直流電轉換成交流電。它的主要功能電路包括變壓器、濾波器、控制電路、輸出電路等。變壓器可以將交流電轉換成直流電，濾波器可以消除電源中的雜散電流，控制電路可以控制電源的輸出，輸出電路可以將電源的輸出調節到所需的電壓和電流。

開關電源是采用功率半導體器件作為開關元件，通過周期性通斷開關，控制開關元件的占空比來調整輸出電壓。開關電源的工作原理，簡單的說是將交流電先整流成直流電，再將直流逆變成交流電，再整流輸出成所需要的直流電壓。

①交流電源經整流濾波成直流；

②通過高頻PWM（脈沖寬度調制）信號控制開關管進行高速的導通與截止，將直流電轉化為高頻率的交流電提供給開關變壓器進行變壓；

③開關變壓器次級感應出高頻交流電壓，經整流濾波變成直流電供給負載；

④輸出部分通過一定的電路反饋給控制電路，控制PWM占空比，以達到穩定輸出的目的。

顧名思義，開關電源就是利用電子開關器件（如晶體管、場效應管、可控硅閘流管等），通過控制電路，使電子開關器件不停地“接通”和“關斷”，讓電子開關器件對輸入電壓進行脈沖調制，從而實現DC/AC、DC/DC電壓變換，以及輸出電壓可調和自動穩壓。

開關電源一般由脈沖寬度調制（PWM）控制IC和MOSFET構成。開關電源和線性電源相比，二者的成本都隨著輸出功率的增加而增長，但二者增長速率各異。線性電源成本在某一輸出功率點上，反而高于開關電源，這一點稱為成本反轉點。隨著電力電子技術的發展和創新，使得開關電源技術也在不斷地創新，這一成本反轉點日益向低輸出電力端移動，這為開關電源提供了廣闊的發展空間。
