晶閘管和二極管定義

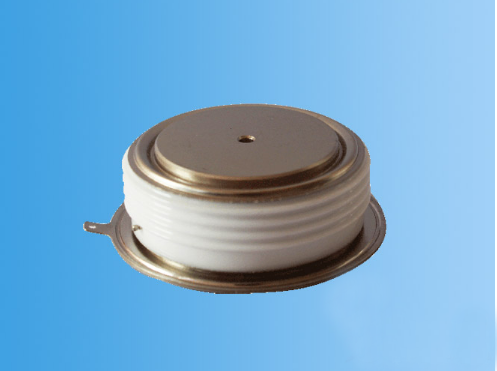

晶閘管導通條件為：加正向電壓且門極有觸發電流；其派生器件有：快速晶閘管，雙向晶閘管，逆導晶閘管，光控晶閘管等。它是一種大功率開關型半導體器件，在電路中用文字符號為“V”、“VT”表示（舊標準中用字母“SCR”表示）。

晶閘管（Thyristor）是一種開關元件，能在高電壓、大電流條件下工作，并且其工作過程可以控制、被廣泛應用于可控整流、交流調壓、無觸點電子開關、逆變及變頻等電子電路中，是典型的小電流控制大電流的設備。1957年，美國公司開發出世界上第一個晶閘管產品，并于1958年使其商業化。

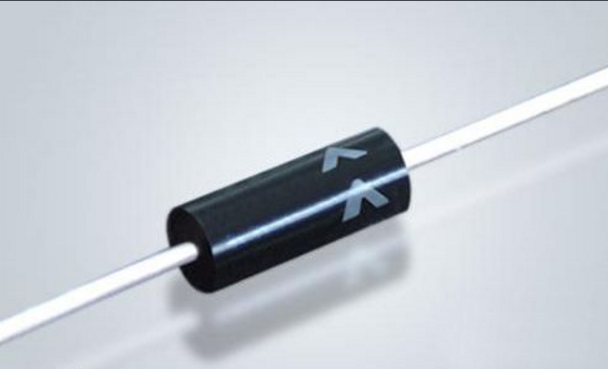

早期的真空電子二極管；它是一種能夠單向傳導電流的電子器件。在半導體二極管內部有一個PN結兩個引線端子，這種電子器件按照外加電壓的方向，具備單向電流的傳導性。一般來講，晶體二極管是一個由p型半導體和n型半導體燒結形成的p-n結界面。在其界面的兩側形成空間電荷層，構成自建電場。當外加電壓等于零時，由于p-n 結兩邊載流子的濃度差引起擴散電流和由自建電場引起的漂移電流相等而處于電平衡狀態，這也是常態下的二極管特性。

早期的二極管包含“貓須晶體（“Cat‘s Whisker” Crystals）”以及真空管（英國稱為“熱游離閥（Thermionic Valves）”）。現今最普遍的二極管大多是使用半導體材料如硅或鍺。

晶閘管和二極管的區別

晶閘管和二極管是兩類不同的器件，談不上區別。二極管是一個單向導電器件。晶閘管有單向和雙向之分，通常的晶閘管，開通后不能自行關斷，需要在外加電壓下降到0甚至反向時才關斷。

晶閘管除了加正向偏置電壓外還要在控制極加上控制脈沖才能導通，二極管沒有這個要求，只要正向偏置（大于0.7V）就導通。

他們都有單向導電性，但是晶閘管必須在控制極加上控制電壓后才可以正向導通；

晶閘管主要用來整流，二極管除了整流，還可以檢波、穩壓。

晶閘管是晶體閘流管的簡稱，又可稱做可控硅整流器，以前被簡稱為可控硅；晶閘管是PNPN四層半導體結構，它有三個極：陽極，陰極和門極； 晶閘管具有硅整流器件的特性，能在高電壓、大電流條件下工作，且其工作過程可以控制、被廣泛應用于可控整流、交流調壓、無觸點電子開關、逆變及變頻等電子電路中。

二極管是電子元件當中，一種具有兩個電極的裝置，只允許電流由單一方向流過，許多的使用是應用其整流的功能。而變容二極管（Varicap Diode）則用來當作電子式的可調電容器。大部分二極管所具備的電流方向性我們通常稱之為“整流（RecTIfying）”功能。二極管最普遍的功能就是只允許電流由單一方向通過（稱為順向偏壓），反向時阻斷 （稱為逆向偏壓）。因此，二極管可以想成電子版的逆止閥。

晶閘管與二極管的伏安特性曲線有什么區別？

1 如果是單向晶閘管且處于加入直流又處于觸發狀態其伏安特性曲線是一樣的。

2 不觸發狀態，其正向不一樣，反向則相同。

3 雙向晶閘管則完全不同于二極管。
