晶閘管可控硅可控整流電路圖

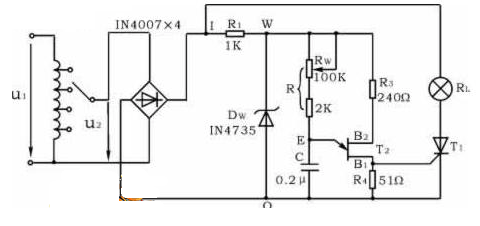

可控整流電路的作用是把交流電變換為電壓值可以調節的直流電。圖20－1所示為單相半控橋式整流實驗電路。主電路由負載RL（燈炮）和晶閘管T1組成，觸發電路為單結晶體管T2及一些阻容元件構成的阻容移相橋觸發電路。改變晶閘管T1的導通角，便可調節主電路的可控輸出整流電壓（或電流）的數值，這點可由燈炮負載的亮度變化看出。晶閘管導通角的大小決定于觸發脈沖的頻率f ，由公式

圖1 單相半控橋式整流實驗電路

可知，當單結晶體管的分壓比η（一般在0.5～0.8之間）及電容C 值固定時，則頻率f 大小由R 決定，因此，通過調節電位器Rw，使可以改變觸發脈沖頻率，主電路的輸出電壓也隨之改變，從而達到可控調壓的目的。

用萬用電表的電阻檔（或用數字萬用表二極管檔）可以對單結晶體管和晶閘管進行簡易測試。

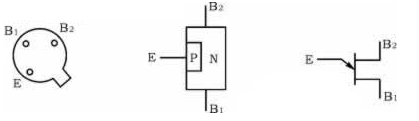

圖2 為單結晶體管BT33管腳排列、結構圖及電路符號。好的單結晶體管PN結正向電阻REB1、REB2均較小，且REB1稍大于REB2，PN結的反向電阻RB1E、RB2E均應很大，根據所測阻值，即可判斷出各管腳及管子的質量優劣。

圖 2 單結晶體管BT33管腳排列、結構圖及電路符號

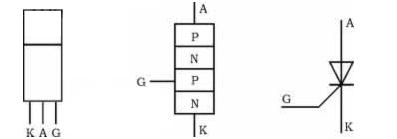

圖3 為晶閘管3CT3A管腳排列、結構圖及電路符號。晶閘管陽極（A）— 陰極（K） 及陽極（A） — 門極（G） 之間的正、反向電阻RAK、RKA、RAG、RGA均應很大，而G— K之間為一個PN結，PN結正向電阻應較小，反向電阻應很大。

圖3 晶閘管管腳排列、結構圖及電路符號
