基于晶閘管設計的等效電路介紹

在國內它被稱為 可控硅，但是海外華人地區則普遍翻譯為晶閘管，它的英文名叫 Thyristor，是一種早期出現的用于控制電流單向?qū)ǖ钠骷Ｅc一般的二極管相比，它可以對導通電流進行控制。晶閘管具有以小電流(電壓)控制大電流(電壓)作用，并體積小、輕、功耗低、效率高、開關迅速等優點，廣泛用于無觸點開關、可控整流、逆變、調光、調壓、調速等方面。

其電路符號一般表示如下

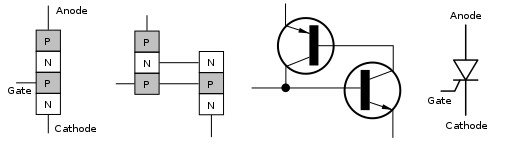

要想理解它的工作原理，可以看看它的等效電路：

也就是兩個三極管彼此相連，其運行方式可以跟EE專業里提到的通過三極管做的 信號放大電路 進行類似記憶。

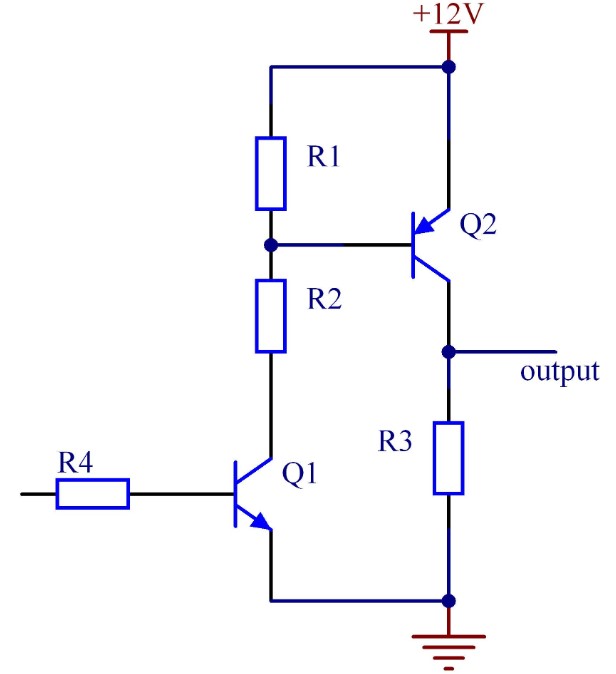

其工作原理是當R4接受到高電平信號并對 Q1 Base 充電后，Q1導通;Q2則由于Q1導通后，其Base接地，于是Q2導通，在Output端輸出12V電壓信號。而當R4接受到低電平信號后，Q1 Base放電，Q1斷開，導致Q2接高電壓斷開，于是Output接地后輸出0V電壓信號。

那么對于晶閘管來說，就不需要這么復雜的電路，我們只需要通過Gate控制導通與否，就能實現和上述設計相似的功能。
