絕緣電阻測試儀概念與作用是什么

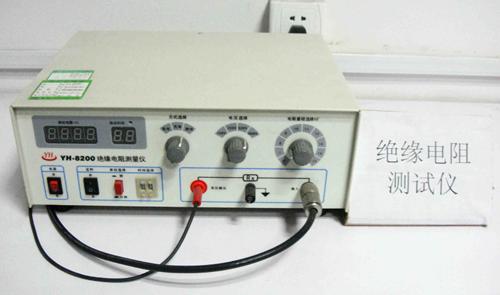

絕緣電阻檢測儀簡介

絕緣電阻測試儀又稱數字絕緣電阻測試儀、兆歐表、智能絕緣電阻測試儀等，適于在各種電氣設備的保養、維修、試驗及檢定中作絕緣測試。絕緣電阻測試儀適于在各種電氣設備的保養、維修、試驗及檢定中作絕緣測試。 絕緣阻值分度線均勻清晰、便于準確讀數。 操作簡捷，攜帶方便。 低耗電，用8&TImes;1.5V（AA，R6）電池供電，使用時間長。 具有電池容量檢查功能。

什么是絕緣電阻測試儀

絕緣電阻表俗稱兆歐表，或稱搖表、高阻計、絕緣電阻測試儀等。絕緣電阻表是大量使用于電力網站和用電設備絕緣電阻的檢測儀表，對保證產品質量和運行中的人身及設備安全具有重要意義電器產品的絕緣性能是評價其絕緣好壞的重要標志之一，它通過絕緣電阻反映出來。我們測定產品的絕緣電阻，是指帶電部分與外露非帶電金屬部分（外殼）之間的絕緣電阻，按不同的產品，施加一直流高壓，如100V、250V、500V、1000V等，規定一個最低的絕緣電阻值。有的標準規定每kV電壓，絕緣電阻不小于1MΩ等。目前在家用電器產品標準中，通常只規定熱態絕緣電阻，而不規定常態條件下的絕緣電阻值，常態條件下的絕緣電阻值由企業標準中自行制定。如果常態絕緣電阻值低，說明絕緣結構中可能存在某種隱患或受損。如電機繞組對外殼的絕緣電阻低，可能是在嵌線時繞組的均線槽絕緣受到損傷所致。在使用電器時，由于突然上電或切斷電源或其它緣故，電路產生過電壓，在絕緣受損處產生擊穿，造成對人身的安全或威脅。

絕緣電阻名詞術語

1，絕緣電阻表（兆歐表）-用于測量絕緣電阻的直接作用模擬指示的電測量儀表，其單位用MΩ表示。

2，測量端鈕-絕緣電阻表用來連接被測量的接線端子。絕緣電阻表的測量端鈕應分別標出線路端鈕L，接地端鈕E，屏蔽端鈕G的標志符號。

3，端鈕電壓-絕緣電阻表線路端鈕和接地端鈕之間的電壓。

4，額定電壓-絕緣電阻表測量端鈕處于開路狀態下輸出電壓的標稱值。

5，開路電壓-絕緣電阻表測量端鈕處于開路狀態下所測量的輸出電壓實測值。

6，中值電壓-絕緣電阻表測量端鈕L、E連接中值電阻所測量的輸出電壓值。

什么是絕緣電阻測試？

一個電氣系統就象是管道系統一樣，電壓好比是液體壓力，電流好比是液體的流速，而電氣絕緣就好比是管壁。絕緣防止電子從導體發生漏泄其作用的大小是用絕緣電阻表示的。有效的絕緣電阻系統具有高的電阻值，通常大于幾個兆歐（M）。差的絕緣系統具有較低的絕緣電阻。為了發現管道系統中的滲漏，您需要對其加壓。由于在水壓最高時最容易發現滲漏現象，所以您不能關閉自來水來檢查滲漏。但是，您會限制可用的自來水，這樣就能夠在發現大的漏洞時不至于在周圍噴灑出太多的水。比較理想的測試是在高（但也并不是特別高）壓下提供有限的水量。這正是電氣絕緣測試儀要做的事情。絕緣測試儀（兆歐表）會在絕緣系統上加直流電壓，并測量由此產生的電流。這樣就能夠計算并顯示絕緣的電阻值（絕緣將電流束縛在電線中的程度，或者說防止電流漏泄的程度）。便攜式絕緣測試儀（兆歐表）一般輸出的測試電壓為50V、100V、250V、500V或1000V。正象在管道系統中那樣，目的是提供一個并非是特別高的壓力（電壓）。我們希望發現已有的漏泄，但是并不希望對系統造成過應力而產生新的漏泄。較低的電壓用于低壓系統，例如電話、網絡或控制線路；較高的壓力用于測試電力系統絕緣。

當電氣絕緣出現故障時會發生什么情況？

電氣絕緣不僅僅是包著電線的塑料聚合物材料，它是由電纜絕緣層、套管絕緣子、線管內空間、馬達和通用設備組成的完整系統。機械壓力、污染和溫度變化都能造成這些組件隨時間而惡化，使電流發生漏泄。電流漏泄會產生以下的幾個問題：1，當電流穿過絕緣層時產生熱量，會使絕緣層惡化，直到最終絕緣失效，并會形成火災隱患。2，漏泄電流必需返回至源極，它將流經任何可用的導體、線管、管道、水或大地返回到源極。這種不利的電流會產生危險的電壓。3，漏泄電流是沒有效率的。經絕緣層漏泄的電流并不能驅動馬達、發光或加熱，但是仍然會產生消耗。4，漏泄電流會引起過流保護裝置跳閘，使馬達和變壓器過熱。結果就是差的電氣絕緣造成設備發生故障、生產線停工。現在，沒有哪個工廠能夠經受得住計劃外的停工。“客戶需要快速診斷故障。沒有人愿意損失生產時間，并且許多客戶都急切地想知道他們是需要修理設備呢還是需要簡單地進行更換。”

絕緣電阻測試的作用

通過測試系統中不同組件的絕緣電阻（變壓器、開關裝置、導線、馬達），技術員就可以隔離并修復發生故障的部件。技術員利用測試來檢驗導線和地或者相鄰導線之間的高絕緣電阻。兩個常見的例子就是測試馬達繞組和馬達底座之間的絕緣，以及檢查相導體和搭鐵線/機籠之間的電阻。在給系統加電之前，利用絕緣測試驗證它是健全的，能夠改善系統的性能；絕緣測試能夠發現制造工藝問題和設備缺陷，而這些問題在設備發生故障之前一般是發現不了的。在歐盟，該項測試是強制性的，即使對最小的民用系統也是如此。

絕緣電阻測試儀特性

1、儀表的絕緣測試對于5400在500V最高可測20GΩ， 在1000V最高可測40GΩ， 在2500V最高可測100GΩ；對于5500型在2500V最高可測100GΩ， 在5000V最高可測200GΩ；對于5600型在5000V最高可測200GΩ， 在10000V最高可測400GΩ；。

2、額定的輸出電壓保持在對5400型負載電阻可低至4MΩ/8MΩ/20MΩ；對5500型為20MΩ/40MΩ；對5600型為40MΩ/80MΩ，這使得儀表能夠精確測量較低的絕緣阻抗。

3、自動轉換的高低范圍雙刻度指示， 彩色刻度易于讀識， 并且有LED顯示相應色彩。

4、整機采用ABS塑料機殼便攜式設計，具有抗干擾能力強、結構緊湊、外觀精美。

5、儀表采用超薄型張絲表頭，抗震能力強。

6、交直流兩用，內置可充電池和智能充電模塊，整機輸出功率大（C型）。

7、是測量變壓器、互感器、發電機、高壓電動機、電力電容、電力電纜、避雷器等絕緣電阻的理想測試儀器。
