AMS1117-3.3

AMS1117-3.3是一種輸出電壓為3.3V的正向低壓降穩壓器，適用于高效率線性穩壓器發表開關電源穩壓器電池充電器活躍的小型計算機系統接口終端筆記本電腦的電源管理電池供電的儀器。

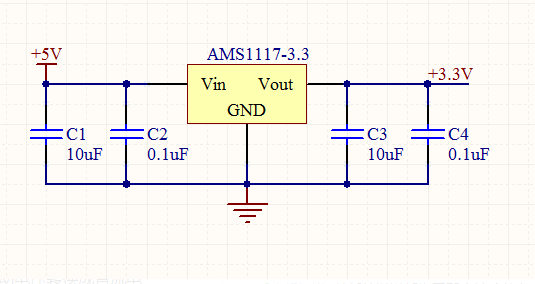

下圖是AMS1117-3.3的電路圖：

從左至右依次是輸入、接地、輸出。此外C3和C4是輸出濾波電容，作用是抑制自激振蕩，如果不接這兩個電容，通常線性穩壓器的輸出會是個振蕩波形。

C1和C2是輸入電容，對于交流電壓整流輸入，它們的第一個作用是把單向脈動電壓轉換成直流電壓，在本圖中輸入已經是+5V直流電源了，它們的作用就是防止斷電后出現電壓倒置，因此通常輸入電容的容量應該大于輸出電容。

AMS1117系列穩壓器有可調版與多種固定電壓版，設計用于提供1A輸出電流且工作壓差可低至1V。在最大輸出電流時，AMS1117器件的壓差保證最大不超過1.3V，并隨負載電流的減小而逐漸降低。

AMS1117的片上微調把基準電壓調整到1.5%的誤差以內，而且電流限制也得到了調整，以盡量減少因穩壓器和電源電路超載而造成的壓力。
