晶體三極管-場效應管和可控硅三個元器件的控制極供電形式是否相同

這三種元器件的控制極供電形式有所不同，三極管和場效應管屬于放大型器件，供電形式比較類似，不過晶體三極管是電流控制型器件，以基極輸入的微小電流控制集電極較大的電流，是電流控制電流。場效應管則屬于電壓控制型器件，以柵極和源極之間的電壓來控制漏極電流，是電壓控制電流。而可控硅不屬于放大型器件，應用上類似于繼電器，以較小的觸發電流來控制大電流的開啟關斷。

1，晶體三極管。

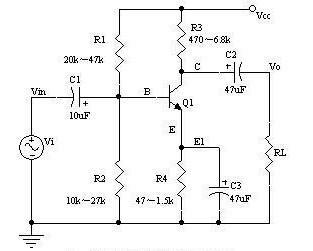

三極管工作在放大狀態時，必須為各極提供合適的直流偏置電壓，才能通過輸入小的交流信號實現輸出放大，目的是將交流信號的電位抬高，以實現不失真的放大。常見并比較實用的有分壓偏置，如上圖。另外根據管型的不同偏置電壓極性也不相同。

2，場效應管

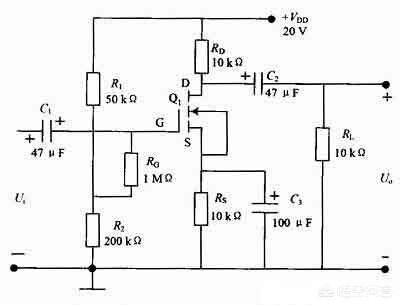

場效應管是根據柵極和源極之間的電壓來控制漏極電流大小的，和三極管的電流控制電流不同，分為結型場效應管和MOS場效應管，每一種都有P溝道和N溝道之分，其中MOS場效應管又分為增強型和耗盡型，增強型MOS管必須加一定的柵源偏置電壓，才會產生漏極電流，而耗盡型卻可以加正負偏壓或零偏。場效應管常見的偏置電路有固定偏置、自給偏置和分壓自給偏置三種，其中分壓自偏電路使用最多，如上圖，增強型和耗盡型都能適用。

3，可控硅

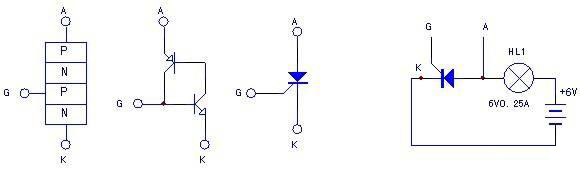

可控硅分為單向可控硅和雙向可控硅，區別是單向可控硅由控制極加觸發電流導通后，電流只能從陽極向陰極導通，一旦導通控制極也就失去了作用，要想關斷只能是陽極和陰極電壓極性反向或電壓降低至一定值，如上圖，單向可控硅符號相當于整流二極管中間加了一個控制極，利用它便可實現可控整流。而雙向可控硅觸發脈沖的極性改變時，導通方向會隨著極性的不同而改變，所以可以控制交流負載，通過調節觸發脈沖即可實現電機調速等應用。
