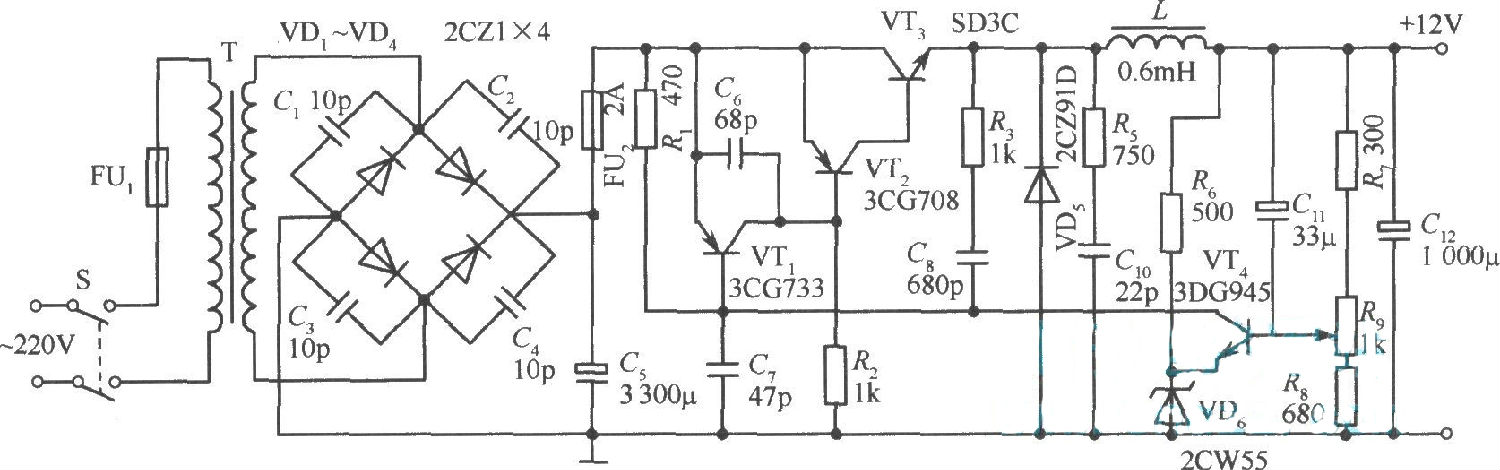

晶體管開關穩壓電源應用得比較普遍，如圖所示即是一個具體的電路實例。圖中，變壓器t、二極管vd1～vd4和電容器c5組成整流濾波電路；電阻r7、r8和電位器r9串聯組成取樣電路；晶體管vr4作為誤差放大器；晶體管vr2、vr3復合組成開關調整器；vt1是脈寬調整管；vtl、vt2、vt3與r3、c8又組成自激振蕩電路；電阻r6和穩壓二極管vd6組成基準電壓源；vd5晚是續流二極管；l是儲能電感；vd5、l與c12組成輸出濾波器；r5和c10組成的回路，可以使續流二極管vd5，具有較好的恢復特性。

當交流電網電源開關s接通后，橋式整流器輸出直流電壓。其正端與v t2管發射極相接，負端經電阻r2給vr2管基極提供偏壓，使復合開關調整管飽和導通。輸出電流經過儲能電感l(wèi)時，產生左正、右負的感應電勢。此時，vb管發射極處于高電位，續流二極管vd5截止，輸出電流供給負載，同時對電容c12充電，當電壓升高到一定程度時，誤差放大器vt4開始工作。

vt4工作后，開關調整管的輸出電流即向電容器c8充電，電容器c8上的電壓為上正、下負。當c8充電至一定程度時，晶體管vt1飽和導通。其管壓降uce1很小。vt2基極電位升高，迫使復合開關管vt2、vt3截止。這時，儲能電感上的電流已上升到最大值。但由于開關管的關斷，將使l上的電流減小，這個變化的電流在l上產生的感應電勢為左負、右正，將阻止電流減小，同時使續流二極管vd5導通，l上的能量便通過vd5與負載構成通路，使之繼續向負載供電。當l向負載提供的電壓低于c12兩端電壓時，c12便補充供電，以補充l釋放電能的不足，使輸出電壓保持為平滑的直流。

一旦開關管vt3進入截止?fàn)顟B(tài)，c8便從充電狀態轉為放電狀態，進而發展到反向充電狀態，c8上的電壓上負、下正。當反向充電達到一定程度時，vt1由于其基極電位升高而截止。復合開關管由于vt2基極重新獲得低電位而導通，自激振蕩便如此循環下去。其振蕩頻率主要由電阻r3和電容c8決定。

由于某種原因使輸出電壓上升時，經取樣電路給誤差放大管vt4基極提供的電位升高，使其集電極電流增大，管壓降uce4減小，從而加速對c8的充電。c8兩端電壓迅速升高，vt4集電極電位迅速降低，使脈沖寬度調制管vtl很快從截止轉為導通，并增加了導通時間。而復合開關管vt2、vt3則相應地延長了截止時間，使輸出的脈沖寬度變窄，使已升高的輸出電壓又降了下來。

反之，當輸出電壓下降時，其調節過程相同，方向相反，把下降的輸出電壓又升起來，從而保持輸出電壓的穩定。

晶體管在多種類型的開關電源中都可以作為開關調整器件，為了簡單起見，在此就不一一列舉了。
