晶體管放大器工作原理圖解

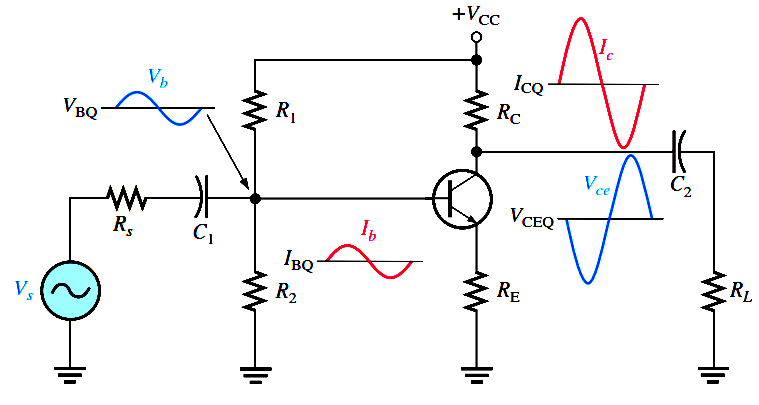

線性放大器提供信號放大而沒有任何失真，因此輸出信號是輸入信號的精確放大復制品。一個分壓器偏置晶體管，其正弦交流電源通過C1電容耦合到基極，負載通過C2電容耦合到集電極，如圖所示：晶體管放大器工作原理。耦合電容阻斷DC，從而防止內部源電阻Rs和負載電阻RL改變基極和集電極的直流偏置電壓。

理想情況下，電容器看起來與信號電壓短路。正弦源電壓使基極電壓在其直流偏置電平VBQ之上和之下正弦變化。由于晶體管的電流增益，所產生的基極電流變化產生較大的集電極電流變化。

晶體管放大器工作原理圖

隨著正弦集電極電流的增加，集電極電壓降低。集電極電流在其Q點值ICQ之上和之下變化，與基極電流同相。正弦集電極 - 發射極電壓在其Q點值VCEQ之上和之下變化，與基極電壓異相180°，如圖所示。晶體管總是在基極電壓和集電極電壓之間產生相位反轉。

圖形圖片

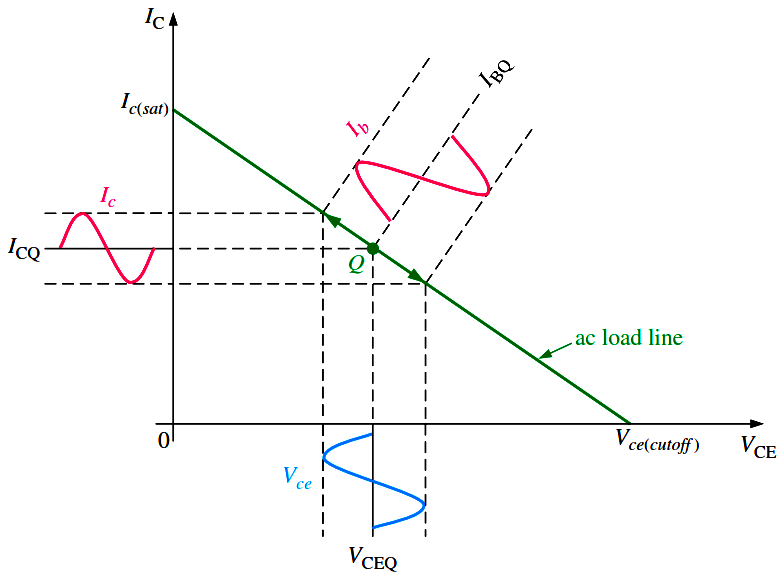

剛才描述的操作可以在交流負載線上以圖形方式說明，如下圖所示。基極上的正弦電壓產生的基極電流在交流負載線上的Q點之上和之下變化，如箭頭所示。

晶體管的放大器的負載線

圖： 放大器的圖形交流負載線操作，顯示基極電流，集電極電流和集電極 - 發射極電壓相對于其直流Q點值的變化。Ib和Ic在不同的尺度。

從基極電流的峰值，到IC軸以及向下到VCE軸投射的線表示集電極電流和集電極 - 發射極電壓的峰 - 峰變化，如圖所示。交流負載線與直流負載線不同，因為有效的交流集電極電阻是與RC并聯的RL，并且小于單獨的直流集電極電阻RC.
