晶體管觸摸開關電路集

觸摸開關是利用人手觸碰開關面板上的金屬片來完成開關動作，其工作原理大體可分為三種：利用人體導電的體電阻、利用人體感應的雜波信號、利用人體對地的泄漏電流等去觸發電路工作。

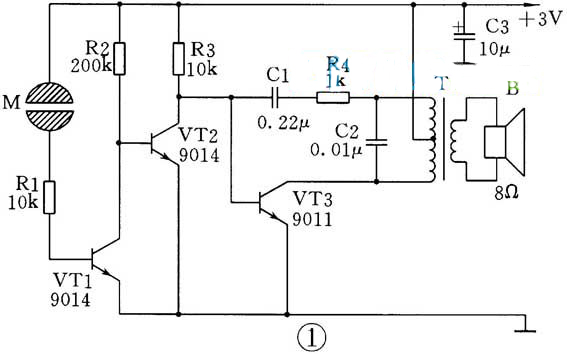

圖1是利用人體導電的體電阻來觸發電路工作的觸摸音響開關。VT1、VT2構成電子開關，VT3與變壓器T的初級繞組構成典型的電感三點式音頻振蕩器。M是一組觸摸電極片，當人手未觸碰M時，電阻R1上端被懸空，VT1處于截止?fàn)顟B(tài)，VT2導通，VT3基極被VT2對地短接，所以振蕩器停振不工作。當人手觸碰電極片M時，由于人體電阻的接入使M上下兩金屬片接通（因間隙很小，人體電阻為幾十至幾百千歐），VT1獲得基流導通，VT2截止，其集電極輸出高電平，即觸摸開關開通，VT3構成的振蕩器起振，揚聲器B就發出響亮的“嘟—”音頻叫聲。人手離開電極片M，VT1立即由導通態轉為截止態，電路回復到起始狀態，即觸摸開關關閉，B發聲停止。  本電路只有在人手按住電極片M時，電路才工作。故它適宜于兒童游藝玩具，如蒙著眼睛摸畫像人的鼻子等游戲，可將電極片粘貼在畫像人的鼻子上，當摸中了電路就會發聲。本電路所有元器件無特殊要求，T可用小型晶體管收音機里的輸出變壓器，M可用罐頭馬口鐵皮剪成圓片狀，直徑視游戲難度而定，直徑愈大就愈容易摸到，然后沿圓片直徑剪開成兩片，將其粘貼在塑料等絕緣板上，兩片電極相距愈近愈好，但不能相碰，絕緣板事先應開孔以便從電極片背后引出導線至電路板。

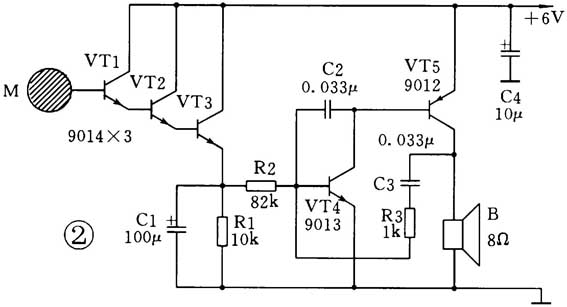

圖2利用人體感應的雜波信號來觸發電路工作的延遲型觸摸開關。VT1～VT3組成達林頓管用來放大人體感應的雜波信號，VT4、VT5組成簡單的互補型低頻振蕩器。延遲電路主要由R1、R2與C1阻容元件構成。平時，因VT1基極懸空，達林頓管VT1～VT3均處于截止態，VT4因得不到所需的基極偏流，故振蕩器停振，B無聲。當人手觸碰電極片M時，人體感應的雜波信號（主要是50Hz工頻交流信號及無線電磁波信號等）由M送至VT1的基極，信號的正半周作為VT1的基極偏流，使VT1進入放大態，雖然人體感應的雜波信號相當微弱，但達林頓管有著極高的放大倍數，它為3個管子β值的乘積。所以能使VT3迅速進入導通態，其發射極輸出高電平，一路經R2為振蕩器VT4提供工作所需的基極偏流，使振蕩器起振，B就發出報警聲響；另一路則向電容C1充電，因充電時間常數很小，使C1很快就充至電源電壓。人手離開M后，VT1～VT3立即恢復截止態，但C1儲存電荷可通過R2繼續向VT4發射結放電，使振蕩器仍能維持工作，當C1電荷基本放完，揚聲器B才停止發聲，電路回復到原先的靜止?fàn)顟B(tài)。電路延遲時間可通過調整C1或R1的數值來實現，一般不宜調動R2阻值，因R2的阻值大小不僅可改變延遲時間的長短，而且還會影響振蕩器的發聲頻率。    本電路由于設置了延遲功能，所以可用作觸摸報警器，M為需保護的金屬物品如門鎖等，一旦有人觸碰，電路將自動報警。C1在放電過程中其兩端電壓會不斷下降，因而能使報警聲響發生變調，更符合報警聲響的需要。

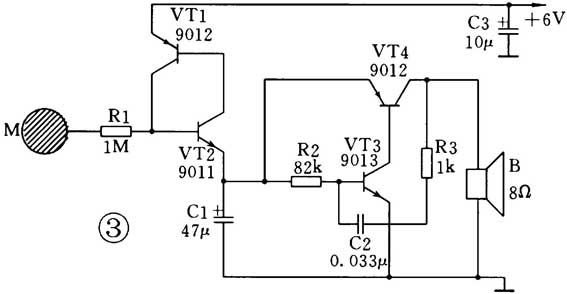

圖3也是一個利用人體感應的雜波信號工作的觸摸報警開關，該電路設計比較獨特，它具有自鎖功能，一旦人手觸碰M后，揚聲器B就會持續不斷地發出報警聲響，直至有關人員切斷電源為止。電路也十分簡單，但觸發靈敏度極高。VT1、VT2構成觸摸式模擬晶閘管電路，VT3、VT4為互補型低頻振蕩器。平時，模擬晶閘管關斷，VT3、VT4停振，B無聲。當人手觸碰電極片M時，人體感應的雜波信號經R1注入VT2的基極，經放大后由集電極輸出，反饋到VT1的基極，再經VT1放大，放大后信號由集電極輸出又輸入到VT2的基極，再進行放大……，周而復始，如此強烈正反饋使VT1、VT2迅速導通飽和，一旦進入導通態，電極片M就失去了控制作用，就好像單向晶閘管一旦導通，其門極就失去了控制作用，除非切斷陽極電源。本電路也如此，只要人手一碰M，VT1、VT2就迅速導通，VT3、VT4起振報警，如要電路停止工作，只有切斷電路工作電源。    本電路具有很高的觸發靈敏度，可用作觸摸報警器，實際使用時可在VT2的基極與發射極間并接一按鍵開關，作為解警開關，按下此開關因短接VT2的發射結，模擬晶閘管VT1、VT2可立即關斷。VT1、VT2要求漏電流盡可能小些，否則電路關不死。此電路剛接通電源時，因沖擊電流的影響會發聲不止，此時只要按一下解警按鈕，即可解除警報。

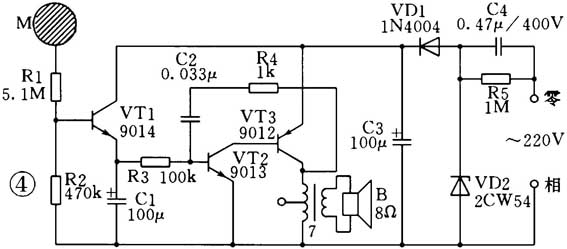

圖4是一個利用人體泄漏電流組成的觸摸報警開關，VD1、VD2、C4等組成電容降壓半波整流穩壓電路，輸出約6V直流電壓。VT2、VT3組成互補型低頻振蕩器，VT1為泄漏電流放大器。R1為安全隔離電阻。220V交流電的相線與零線必須按圖所示連接，否則電路不能正常工作。當人手觸摸M時，220V交流電經人體、M、R1、R2與大地構成回路，故人體泄漏電流經R1注入VT1的基極，使VT1迅速導通，互補振蕩器工作，B發聲報警。人手離開M后，VT1恢復截止，但C1儲存電荷可繼續維持振蕩器工作，隨著C1放電，報警聲響還會產生變調效果。    采用人體泄漏電流組成的觸摸開關必須要確保使用者的絕對安全，本電路R1為高阻值電阻器，流過人體的電流小于用試電筆測電的漏電流，所以是十分安全可靠的，為了進一步提高安全性，R1可用兩只    2.7MΩ高阻值電阻串聯代替。C4要求采用耐壓400V以上的聚丙烯電容器。

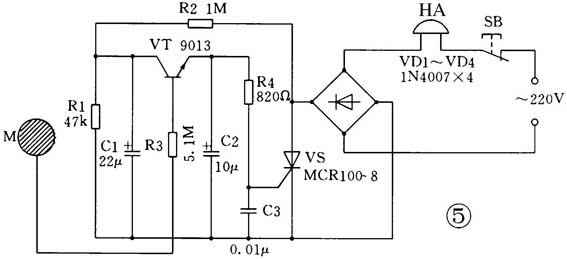

圖5也是一個采用人體泄漏電流組成的觸摸開關，其特點是它具有自鎖功能，一旦觸發電路將持續報警直至切斷電源為止。圖中HA為220V交流電鈴，VD1～VD4構成橋式整流，輸出直流電壓經R1、R2分壓，C1濾波為三極管VT供電。平時晶閘管VS處于關斷態，電鈴HA不響。當人手觸摸M時，人體泄漏電流經R3注入VT基極，使VT迅速導通，C1儲存的電荷就通過VT向C2泄放，使C2充電，因而使VS門極獲得正向觸發電壓而開通，所以有交流電流經HA，使HA工作報警。當VS導通后，由于R4取值很小，因此有漏電流經晶閘管VS的陽極與門極通過R4向C2充電，使C2兩端電壓維持不變，所以人手離開M后，VS仍能保持開通狀態，警鈴聲不息。只有按一下解警按鈕SB，使電路失電，才能使電路復位。

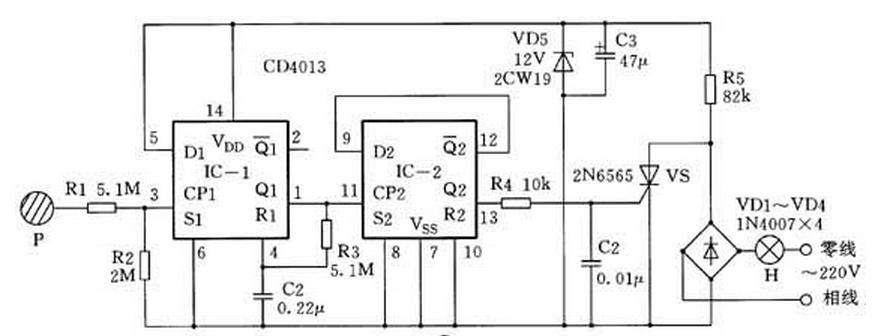

集成電路觸摸開關電路
