晶體二極管正負極判斷

二極管正負極判斷是二極管基本知識，但初學者卻不知道怎么辨識二極管正負極，原因在于目前市場上存在不同類型的二極管。對于二極管正負極的判斷，本文以晶體二極管為例。

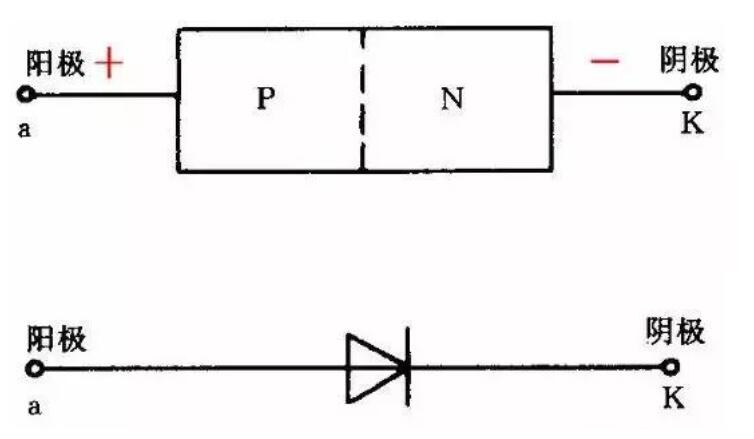

晶體二極管由一個PN結，兩條電極引線和管殼構成。在PN結的兩側用導線引出加以封裝，就是晶體二極管。晶體二極管的字母符號為V。PN結的導通方向是從P型半導體到N型半導體，即P到N導通（P為正極，N為負極） 。PN結正向導通，反向截至，具有單相導電的特性。

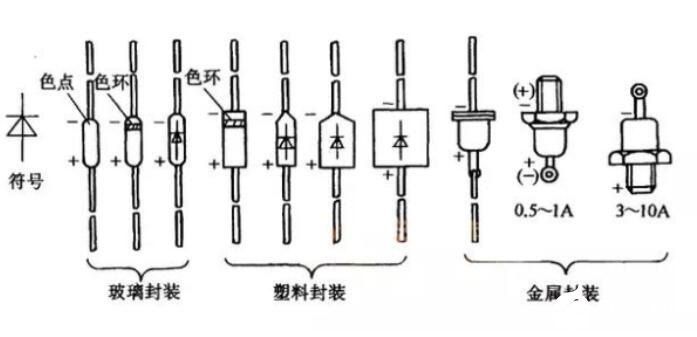

二極管封裝及其方向如下圖示：

印制板中通過PCB板上絲印來判別二極管方向的方法總結如下：

通常情況下：

1、有缺口的一端為負極；

2、有橫杠的一端為負極；

3、有白色雙杠的一端為負極；

4、三角形箭頭方向的一端為負極；

5、插件二極管絲印小圓一端是負極，大圓是正極。

6、插件發光二極管方孔為第一腳為正極。

晶體二極管圖形符號

晶體二極管的種類的確很多，但各自郡有不同的用途和特，性□為加以區分，它們的電路圖形符號是不一樣的，但是差異并不太大，看電路圖時應特別注意。

晶體二極管的電路圖形符號如圖所示，在電路中用hV“或”VD“表示。

如圖所示二極管圖形符號

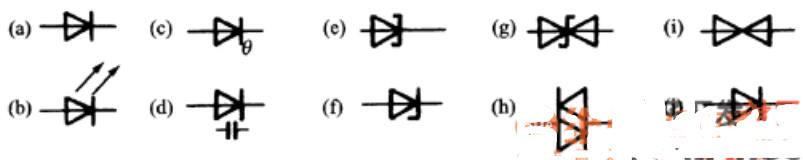

（a）二極管一般符號;（b）發光二極管;（c）熱敏二極管;（d）變容二極管;（e）隧道二極管;（f）隱壓二極管;（g）雙向擊穿二極管;（h）雙向二極管、交流開關二極管;（i）體效應二極管：（j）磁敏二極管
