晶體二極管的介紹-符號與工作原理解析

晶體二極管（CRYSTALDIODE）固態電子器件中的半導體兩端器件。這些器件主要的特征是具有非線性的電流、電壓特性。此后隨著半導體材料和工藝技術的發展，利用不同的半導體材料、摻雜分布、幾何結構，研制出結構種類繁多、功能用途各異的多種晶體二極管。制造材料有鍺、硅及化合物半導體。

1.什么是晶體二極管

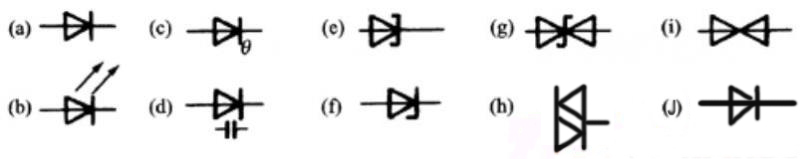

2.晶體二極管符號

3.晶體二極管工作原理

晶體二極管工作原理是一個由P型半導體和N型半導體形成的PN結，在其界面處兩側形成空間電荷層，并建有自建電場。當不存在外加電壓時， 由于PN結兩邊載流子濃度差引起的護散電流和自建。

電場引起的漂移電流相等而處于電平衡狀態。當外界有正向電壓偏置時，外界電場和自建電場的互相抑消作用使載流子的擴散電流增加引起了正向電流。當外界有反向電壓偏置時，外界電場和自建電場進一步加強， 形成在一定反向電壓范圍內與反向偏置電壓值無關的反向飽和電流10。當外加的反向電壓高到一定程度時，PN結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程，產生大量電子空穴對，產生了數值很大的反向擊穿電流，稱為極管的擊穿現象。

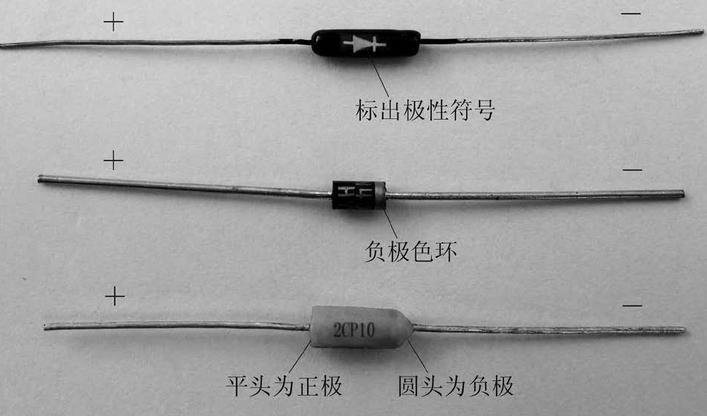

二極管的英文是DIODE，二極管的正、負二個端子，正端稱為陽極，負端稱為陰極。電流只能從陽極向陰極方向移動。些初學者容易產生這樣一 種錯誤認識：“半導體的半是一半的半；面二極管也是只有一半電流流動（這是錯誤的），所有二極管就是半導體”。其實二極管與半導體是完全不同的東西。我們只能說極管是由半導體組成的器件。半導體無論那個方向都能流動電流。

當外加的反向電壓高到一定程度時，PN結空間電荷層中的電場強度達到臨界值產生載流子的倍增過程，產生大量電子空穴對，產生了數值很大的反向擊穿電流，稱為二極管的擊穿現象。
