晶體二極管參數-晶體二極管的檢測方法詳解

晶體二極管參數

晶體二極管一般可用到十萬小時以上。但是如果使用不合理，他就不能充分發揮作用，甚至很快地被損壞。要合理地使用二極管，必須掌握他的主要參數，因為參數是反應質量和特性的。

最高工作頻率fM（MC）----二極管能承受的最高頻率。通過PN結交流電頻率高于此值，二極管接不能正常工作。

最高反向工作電壓VRM（V）----二極管長期正常工作時，所允許的最高反壓。若越過此值，PN結就有被擊穿的可能，對于交流電來說，最高反向工作電壓也就是二極管的最高工作電壓。

最大整流電流IOM（mA）----二極管能長期正常工作時的最大正向電流。因為電流通過二極管時就要發熱，如果正向電流越過此值，二極管就會有燒壞的危險。所以用二極管整流時，流過二極管的正向電流（既輸出直流）不允許超過最大整流電流。

晶體二極管的識別和簡易檢測方法

在使用前，通常先要判別極性，還要檢查它的好壞，否則電路不僅不能正常工作，甚至可能燒毀二極管和其他元件。前面介紹的一些二極管封裝上的符號或極性標記，我們可以作為依據。當封裝上符號或極性標記看不清或者沒有手冊可查時，也可以根據二極管的單向導電性來判斷它的好壞和極性。

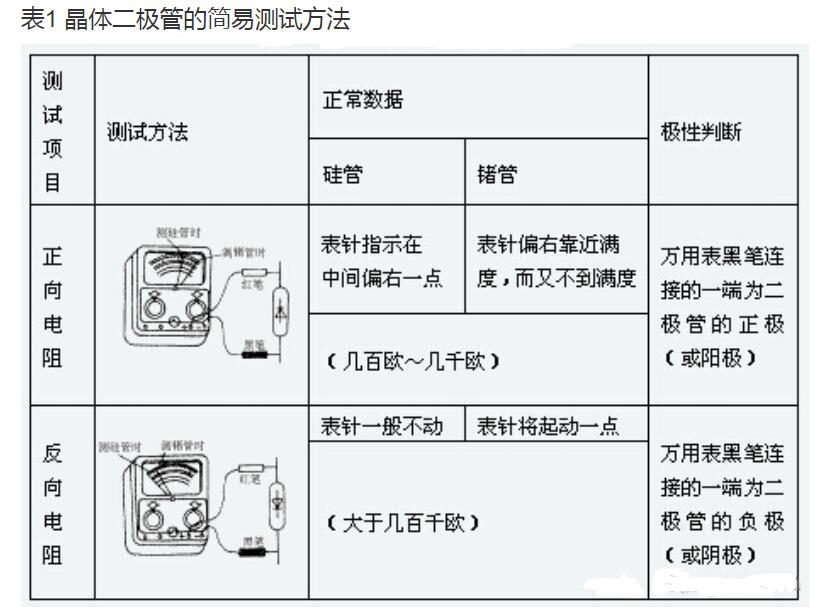

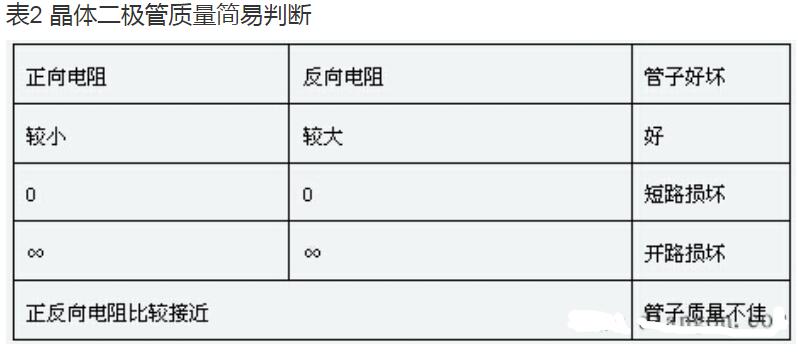

在通信生產實踐中，常用的電阻檔測量極間電阻來判斷。萬用表有兩個接線端，正接線端接紅表筆，負接線端接黑表筆。這部極性示意圖里必須注意，使用萬用表的電阻檔時，表內接入電池，萬用表的紅表筆接表內電池負極，輸出負電壓；黑表筆接電池正極，輸出正電壓。測試前要選好檔位，兩表筆短接后調零位。對于耐壓較低，電流較小的二極管如用r×1檔，流過二極管的電流太大，用r×10k檔，表內電池電壓太高，都可能會使二極管損壞。通常用r×100或r×1k檔來測量，具體方法和說明如表1和表2所示。

注：正、反向阻值的比較參照表1

要注意的是： 使用不同的萬用表測同一只二極管，獲得的阻值可能不同，這是由于萬用表本身特性不一樣；使用萬用表不同的電阻檔測二極管時，獲得的阻值也是不同的。例如用r×100檔測某一只2cz83d，正向電阻約500歐，反向電阻約320千歐，而改用r×1k檔，測得正向電阻約4千歐，反向時表頭指針幾乎不動。這是因為二極管是非線性器件， pn結的阻值是隨外加電壓變化的，而用萬用表測電阻時，各檔的表筆端電壓不一樣，所以用不同的電阻檔測同一只二極管，測得的阻值讀數就不一樣。
