筋膜槍燒mos管的原因分析

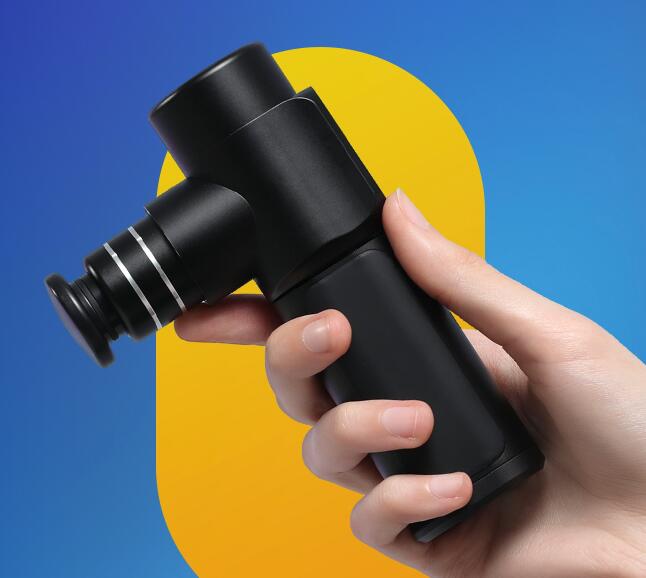

筋膜槍MOS

有刷筋膜槍的電機驅動板，主要是有兩種電壓，一種是12V控制板，一種是7.4V左右的。大部分是直接由單片機控制的

由于單片機控制的，所以在結電容上和開啟電壓有所要求，一般要求開啟電壓要在2V以內，否則MOS不能實現完全導通

當是使用7.4V電機，建議使用20V的MOS。更加容易驅動，內阻也更低。

問題：筋膜槍MOS為什么燒？

大部分筋膜槍 12V無刷電機的MOS會燒都是由于，電壓擊穿和電流擊穿。如何判定是電流擊穿還是電壓擊穿。

電壓擊穿，表面無傷痕。電流擊穿，直接熱擊穿MOS，表面呈現燒痕和擊穿。

電壓擊穿：12V的無刷電機，一般情況下，開機的尖峰電壓呈現為17V。在電機頂住人體的時候，持續堵轉，這個情況下

MOS的DS反向電壓是比較高的，做的不好電機，沒在電機的正負極加電容吸收尖峰，峰值可能會跑到36V。

電流擊穿：電機控制板上，持續的堵轉，會產生比較大的反向電流，這個時候要通過DS并一個快恢復二極管，使得堵轉能量泄放到地上去，如果不加可能會存在電流直接擊穿MOS的柵氧層，直接使得MOS導通無法受控。

當發現加了二極管后還是容易出現MOS擊穿的現象，且電壓也是正常的情況下，可以判定該MOS是存在一定的虛假電流。

應當選擇結電容在1000pF以上的。以為結電容和MOS的寄生二極管有正向關系，結電容越大，寄生二極管越強。EAS能力越強。

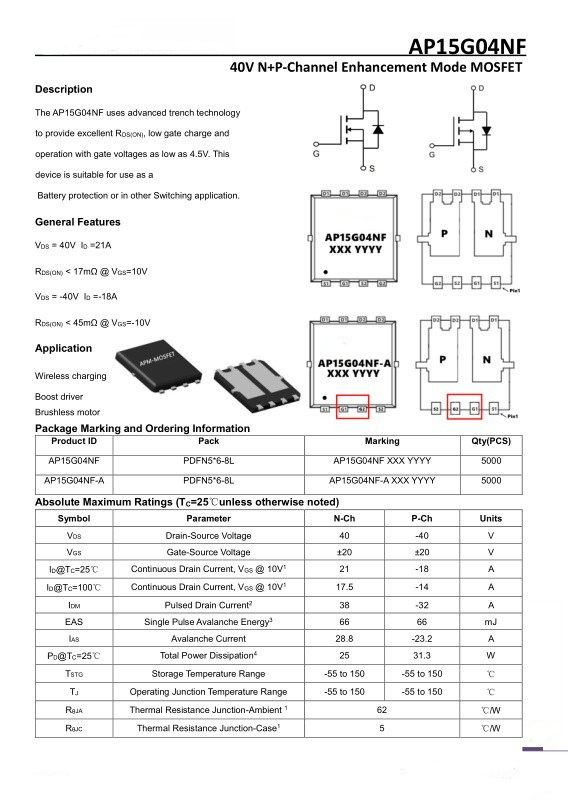

小型化口袋筋膜槍專用MOS，PDFN5*6 N+P-40V AP15G04NF，5*6 雙管MOS。

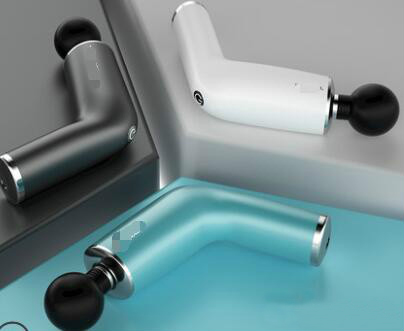

口袋筋膜槍

1、如何設置筋膜槍保護電流點！

2、如何降低筋膜槍MOS管溫度

3、筋膜槍小型化專利問題

4、筋膜槍鋰電池控制板小型化問題
