壹芯微作為國內專業生產電阻的生產廠家,生產技術已經是非常的成熟,進口的測試儀器,可以很好的幫組到客戶朋友穩定好品質,也有專業的工程師在把控穩定質量,協助客戶朋友解決一直客戶自身解決不了的問題,每天會分析一些知識或者客戶的一些問題,來出來分享,今天我們來說下比較簡單的貼片電阻識別方法,請看下方

要快速識別貼片電阻，那就必須知道什么是貼片電阻？貼片電阻就是金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上制成的電阻器。

如何快速識別貼片電阻，方法一：看圖

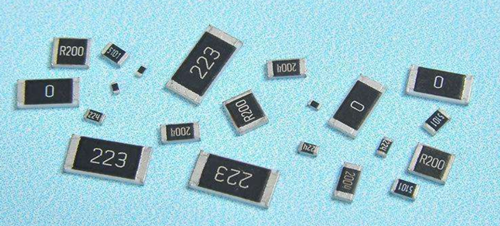

如圖正面主要是中間黑色帶電阻代碼，方便識別貼片電阻大小，兩頭是錫面，銀白色，方便焊接。背面中間是高純度氧化鋁基板，兩頭同樣是錫面。
特別提示：0603封裝以上的可以通過表面的代碼識別出貼片電阻的大小，但是0603以下的因為太小所以無法添加代碼，因此只有通過第二種辦法，借助萬用表測量阻值。
最簡單的一點，只要中間是黑色的一定是貼片電阻?。。?br/>方法二：萬用表識別貼片電阻
在沒法通過肉眼準確區分或者不能肯定是貼片電阻的時候，就要借助萬用表工具，將萬用表調到電阻檔，先選擇大一點的檔位，測試看是否有阻值顯示，如果有就表明這是貼片電阻，如果要測量準確的阻值，如果阻值顯示小，就調小檔位再測量；如果阻值顯示大，就調大檔位再測量。
如果要區分貼片電阻的封裝是多大的，熟悉的工程師可以一眼就看出來，但是就算不熟悉也沒關系，只要對照下面的封裝尺寸表估摸一下大小就知道具體的封裝了。

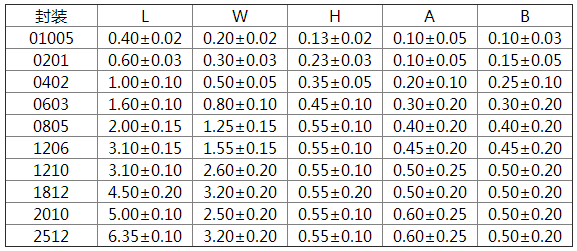

貼片電阻封裝尺寸表如下：
