繼電器的工作原理-技能參數與選用技巧

繼電器時很常用的低壓電器，這篇文章簡略談下一些關于繼電器的工作原理，技能參數和選用竅門，期望對咱們有所協助！

繼電器是一種電子操控器材，它具有操控體系（又稱輸入回路）和被操控體系（又稱輸出回路），通常運用于主動操控電路中，它實習上是用較小的電流去操控較大電流的一種“主動開關”。故在電路中起著主動調度、安全維護、改換電路等作用。

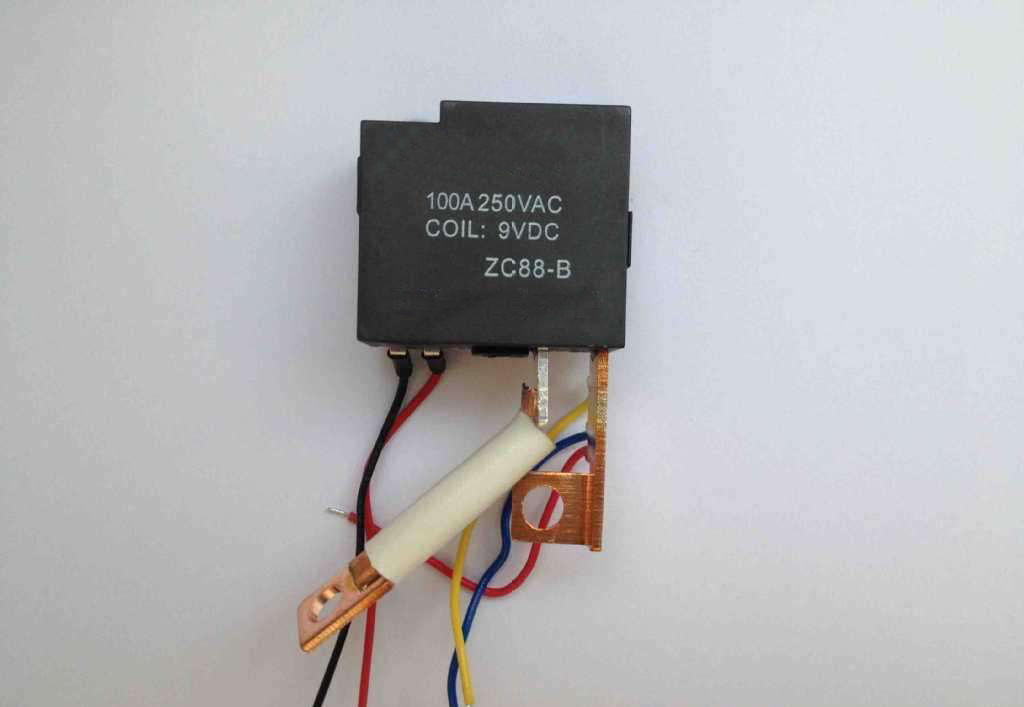

1.電磁繼電器的作業原理和特性

電磁式繼電器通常由鐵芯、線圈、銜鐵、觸點簧片等構成的。只需在線圈兩頭加上必定的電壓，線圈中就會流過必定的電流，然后發作電磁效應，銜鐵就會在電磁力招引的作用下打敗回來繃簧的拉力吸向鐵芯，然后股動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之不見，銜鐵就會在繃簧的反作用力回來正本的方位，使動觸點與正本的靜觸點（常閉觸點）吸合。這么吸合、開釋，然后抵達了在電路中的導通、堵截的意圖。關于繼電器的“常開、常閉”觸點，能夠這么來差異：繼電器線圈未通電時處于斷開狀況的靜觸點，稱為“常開觸點”；處于接通狀況的靜觸點稱為“常閉觸點”。

2.熱繼電器的作業原理和特性

熱繼電器，如JR系列熱繼電器是一種運用熱敏磁性資料查看和操控溫度的新式熱敏開關。它由感溫磁環、恒磁環、干簧管、導熱設備片、塑料襯底及別的一些附件構成。熱敏干簧繼電器不必線圈勵磁，而由恒磁環發作的磁力驅動開關動作。恒磁環能否向干簧管供應磁力是由感溫磁環的溫控特性挑選的。

3.固態繼電器的作業原理和特性

固態繼電器是一種兩個接線端為輸入端，另兩個接線端為輸出端的四端器材，基地選用隔絕器材完畢輸入輸出的電隔絕。

固態繼電器按負載電源類型可分為溝通型和直流型。按開關型式可分為常開型和常閉型。按隔絕型式可分為混合型、變壓器隔絕型和光電隔絕型，以光電隔絕型為最多。

此外多見的繼電器類型還有時刻繼電器（如JS11S時刻繼電器），基地繼電器（如常用到的JZC1-44基地繼電器）

繼電器首要商品技能參數

1.額外作業電壓

是指繼電器正常作業時線圈所需求的電壓。依據繼電器的類型紛歧樣，可所以溝通電壓，也可所以直流電壓。

2.直流電阻

是指繼電器中線圈的直流電阻，能夠經過全能表丈量。

3.吸合電流

是指繼電器能夠發作吸合動作的最小電流。在正常運用時，給定的電流有必要略大于吸合電流，這么繼電器才調安穩地作業。而關于線圈所加的作業電壓，通常不要跨過額外作業電壓的1.5倍，不然會發作較大的電流而把線圈焚毀。

4.開釋電流

是指繼電器發作開釋動作的最大電流。當繼電器吸合狀況的電流減小到必定程度時，繼電器就會康復到未通電的開釋狀況。這時的電流遠遠小于吸合電流。

5.觸點切換電壓和電流

是指繼電器容許加載的電壓和電流。它挑選了繼電器能操控電壓和電流的巨細，運用時不能跨過此值，不然很簡略損壞繼電器的觸點。

繼電器查驗

1.測觸點電阻

用全能表的電阻檔，丈量常閉觸點與動點電阻，其阻值應為0；而常開觸點與動點的阻值就為無量大。由此能夠差異出那個是常閉觸點，那個是常開觸點。

2.測線圈電阻

可用全能表R×十Ω檔丈量繼電器線圈的阻值，然后差異該線圈是不是存在著開路景象。

3.丈量吸合電壓和吸合電流

找來可調穩壓電源和電流表，給繼電器輸入一組電壓，且在供電回路中串入電流表進行監測。逐進程高電源電壓，聽到繼電器吸合聲時，記下該吸合電壓和吸合電流。為求精確，能夠試多幾回而求均勻值。

4.丈量開釋電壓和開釋電流

也是像上述那樣聯接查驗，當繼電器發作吸合后，再逐步下降供電電壓，當聽到繼電器再次發作開釋動態時，記下此刻的電壓和電流，亦可查驗多幾回而獲得均勻的開釋電壓和開釋電流。通常狀況下，繼電器的開釋電壓約在吸合電壓的十~50％，假定開釋電壓太小（小于1/十的吸合電壓），則不能正常運用了，這么會對電路的安穩性構成挾制，作業不牢靠。

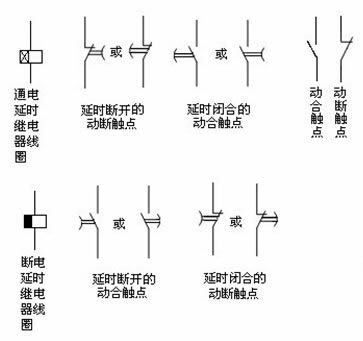

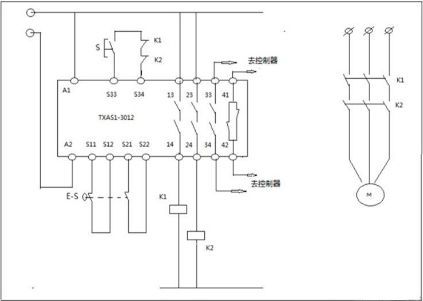

繼電器的電符號和觸點辦法

繼電器線圈在電路頂用一個長方框符號標明，假定繼電器有兩個線圈，就畫兩個并排的長方框。一同在長方框內或長方框旁標上繼電器的文字符號“J”。繼電器的觸點有兩種標明辦法：一種是把它們直接畫在長方框一側，這種標明法較為直觀。另一種是依照電路聯接的需求，把各個觸點別離畫到各自的操控電路中，通常在同一繼電器的觸點與線圈旁別離標明上一樣的文字符號，并將觸點組編上號碼，以示差異。繼電器的觸點有三種根柢辦法：

1.動合型（H型）線圈不通電時兩觸點是斷開的，通電后，兩個觸點就閉合。以合字的拼音字頭“H”標明。

2.動斷型（D型）線圈不通電時兩觸點是閉合的，通電后兩個觸點就斷開。用斷字的拼音字頭“D”標明。

3.改換型（Z型）這是觸點組型。這種觸點組共有三個觸點，即基地是動觸點，上下各一個靜觸點。線圈不通電時，動觸點和其間一個靜觸點斷開和另一個閉合，線圈通電后，動觸點就移動，使正本斷開的成閉合，正本閉合的成斷開狀況，抵達改換的意圖。這么的觸點組稱為改換觸點。用“轉”字的拼音字頭“z”標明。

繼電器的選用

1.先了解必要的條件

①操控電路的電源電壓，能供應的最大電流；

②被操控電路中的電壓和電流；
