繼電器并聯二極管的作用介紹

二極管是電子電路中常用的元件之一，它具有單向導電的特性，即電流只能從一個方向流過二極管。

二極管在整流電路、檢波電路、穩壓電路等各種調制電路中發揮著重要的作用。正是由于二極管等元件的發明，才有了今天豐富多彩的電子信息世界。

在許多控制電路中，我們可以看到繼電器上并聯了一個或兩個二極管。那么這些二極管的作用是什么呢？

一般來說，繼電器的控制方式是通過一個三極管來控制繼電器的開和關，繼電器線圈通電時閉合，繼電器線圈失電時斷開。

那么這個二極管的作用是什么呢？

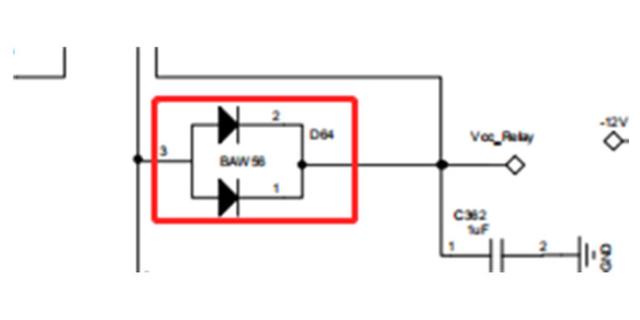

繼電器并聯二極管

當繼電器閉合時，電路進入工作狀態，此時線圈中會產生感應電動勢。

但是，當繼電器斷開的那一刻，根據電磁感應原理，電流不能突變，線圈產生的感應電動勢會對電路中的元件產生反向電壓。

如果反向電壓高于元件的反向擊穿電壓，可能會損壞電路中的元件。

為了防止元件損壞，可以將續流二極管并聯在線兩端。

當流過線圈中的電流消失時，線圈產生的感應電動勢通過二極管和線圈構成的回路做功而消耗掉，這樣就能起到續流保護的作用，從而保護電路中的其他元件不受到反向電壓的影響
