集成電路的分類與介紹

集成是發展的趨勢之一，對于集成，更多體現在電路方面。在這篇文章中，為增加大家對集成電路的認識，本文將對集成電路、集成電路的分類進行介紹。

一、集成電路簡介

半導體是指常溫下導電能力介于導體和絕緣體之間的材料，常見的半導體材料有硅、鍺、砷化鎵等。按照其制造技術，半導體市場由集成電路、光電器件、分立器件和傳感器四大類產品構成。由于集成電路占半導體產品總體銷售額的絕大多數，一般將集成電路產品粗略等同于半導體產品。

集成電路是一種微型電子器件或部件。采用一定的工藝將電路設計中需要實現的晶體管、二極管、電阻、電容、電感等元器件采用金屬導線互聯后將其制作在一小塊半導體晶片或介質基片上，然后封裝在一個管殼內，成為具有所需電路功能的微型結構。所有元器件在結構上已組成一個整體，電路體積大大減小，引出線和焊點的數量也大為減少，從而使電子元件的體積更加微小、功耗降低、可靠性提高、成本降低、便于大規模生產，為電子信息、通信、消費電子等行業的快速發展奠定了基礎。集成電路英文為 Integrated Circuit，也被稱為 IC。

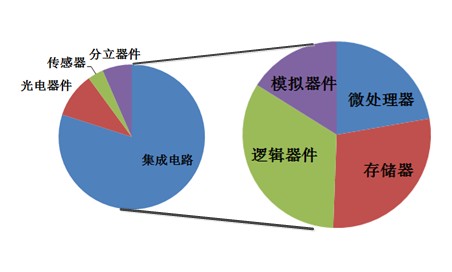

集成電路產品根據其設計及應用，可分為微處理器、存儲器、邏輯器件、模擬器件。半導體產品，集成電路分類說明如圖所示。

二、集成電路分類

(一)按功能結構分類集成電路按其功能、結構的不同，可以分為模擬集成電路、數字集成電路和數 / 模混合集成電路三大類。模擬集成電路又稱線性電路，用來產生、放大和處理各種模擬信號(指幅度隨時間邊疆變化的信號。例如半導體收音機的音頻信號、錄放機的磁帶信號等)，其輸入信號和輸出信號成比例關系。而數字集成電路用來產生、放大和處理各種數字信號(指在時間上和幅度上離散取值的信號。例如 VCD、DVD 重放的音頻信號和視頻信號)。

(二)按制作工藝分類集成電路按制作工藝可分為半導體集成電路和薄膜集成電路。膜集成電路又分類厚膜集成電路和薄膜集成電路。

(三)按集成度高低分類集成電路按集成度高低的不同可分為小規模集成電路、中規模集成電路、大規模集成電路、超大規模集成電路、特大規模集成電路和巨大規模集成電路。

(四)按導電類型不同分類集成電路按導電類型可分為雙極型集成電路和單極型集成電路，他們都是數字集成電路。雙極型集成電路的制作工藝復雜，功耗較大，代表集成電路有 TTL、ECL、HTL、LST-TL、STTL 等類型。單極型集成電路的制作工藝簡單，功耗也較低，易于制成大規模集成電路，代表集成電路有 CMOS、NMOS、PMOS 等類型。

(五)按用途分類集成電路按用途可分為電視機用集成電路、音響用集成電路、影碟機用集成電路、錄像機用集成電路、電腦(微機)用集成電路、電子琴用集成電路、通信用集成電路、照相機用集成電路、遙控集成電路、語言集成電路、報警器用集成電路及各種專用集成電路。

1. 電視機用集成電路包括行、場掃描集成電路、中放集成電路、伴音集成電路、彩色解碼集成電路、AV/TV 轉換集成電路、開關電源集成電路、遙控集成電路、麗音解碼集成電路、畫中畫處理集成電路、微處理器(CPU)集成電路、存儲器集成電路等。

2. 音響用集成電路包括 AM/FM 高中頻電路、立體聲解碼電路、音頻前置放大電路、音頻運算放大集成電路、音頻功率放大集成電路、環繞聲處理集成電路、電平驅動集成電路，電子音量控制集成電路、延時混響集成電路、電子開關集成電路等。

3. 影碟機用集成電路有系統控制集成電路、視頻編碼集成電路、MPEG 解碼集成電路、音頻信號處理集成電路、音響效果集成電路、RF 信號處理集成電路、數字信號處理集成電路、伺服集成電路、電動機驅動集成電路等。

4. 錄像機用集成電路有系統控制集成電路、伺服集成電路、驅動集成電路、音頻處理集成電路、視頻處理集成電路。

(六)按應用領域分集成電路按應用領域可分為標準通用集成電路和專用集成電路。

(七)按外形分集成電路按外形可分為圓形(金屬外殼晶體管封裝型，一般適合用于大功率)、扁平型(穩定性好，體積小)和雙列直插型。
