檢波二極管原理

檢波二極管具有結電容低，工作頻率高和反向電流小等特點，傳統上用于調幅信號檢波。

從輸入信號中取出調制信號是檢波，以整流電流的大小（100mA）作為界線通常把輸出電流小于100mA的叫檢波。鍺材料點接觸型、工作頻率可達400MHz，正向壓降小，結電容小，檢波效率高，頻率特性好，為2AP型。類似點觸型那樣檢波用的二極管，除用于檢波外，還能夠用于限幅、削波、調制、混頻、開關等電路。也有為調頻檢波專用的特性一致性好的兩只二極管組合件。

調幅信號是一個高頻信號承載一個低頻信號，調幅信號的波包（envelope）即為基帶低頻信號。如在每個信號周期取平均值，其恒為零。

若將調幅信號通過檢波二極管，由于檢波二極管的單向導電特性，調幅信號的負向部分被截去，僅留 下其正向部分，此時如在每個信號周期取平均值（低通濾波），所得為調幅信號的波包（envelope）即為基帶低頻信號，實現了解調（檢波）功能。

檢波二極管的作用

檢波二極管是用在檢波電路中的二極管。它的作用是利用其單向導電性將高頻或中頻無線電信號中的低頻信號或音頻信號取出來，廣泛應用于半導體收音機、收錄機、電視機及通信等設備的小信號電路中，其工作頻率較高，處理信號幅度較弱。

由于檢波二極管工作在高頻電路中。要求檢波二極管的結電容小。截止頻率高。一般用點接觸型二極管。檢波二極管廣泛應用于半導體收音機、收錄機、電視機及通信等設備的小信號電路中，處理信號幅度較弱。

廣義的檢波通常稱為解調，是調制的逆過程，即從已調波提取調制信號的過程。對調幅波來說，是從它的振幅變化提取調制信號的過程；對調頻波來說，是從它的頻率變化提取調制信號的過程；對調相波來說，是從它的相位變化提取調制信號的過程。 狹義的檢波是指從調幅波的包絡提取調制信號的過程。因此，有時把這種檢波稱為包絡檢波或幅度檢波。

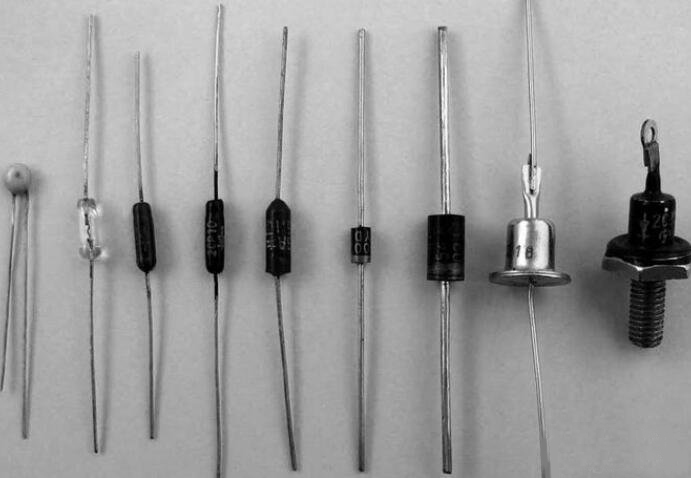

常用的國產檢波二極管有2AP系列鍺玻璃封裝二極管。常用的進口檢波二極管有1N34/A、1N60等。

檢波二極管的選用

檢波二極管一般可選用點接觸型鍺二極管，例如2AP系列等。選用時，應根據電路的具體要求來選擇工作頻率高、反向電流小、正向電流足夠大的檢波二極管。因檢波是對高頻波整流，二極管的結電容一定要小， 所以選用點接觸二極管。能用于高頻檢波的二極管大多能用于限幅、箝位、開關和調制電路。

檢波二極管一般選用2AP系列和進口的1N60、1N34、1534等型號的二極管。2AP系列二極管的型號較多，常用的2AP1-2AP7、2AP9。2AP11、2AP12-2AP17等，選擇檢波二極管時，主要考慮的是檢波二極管的工作頻率要滿足電路的要求。2AP1-2AP10的主要參數如表1所示，供選用時參考。

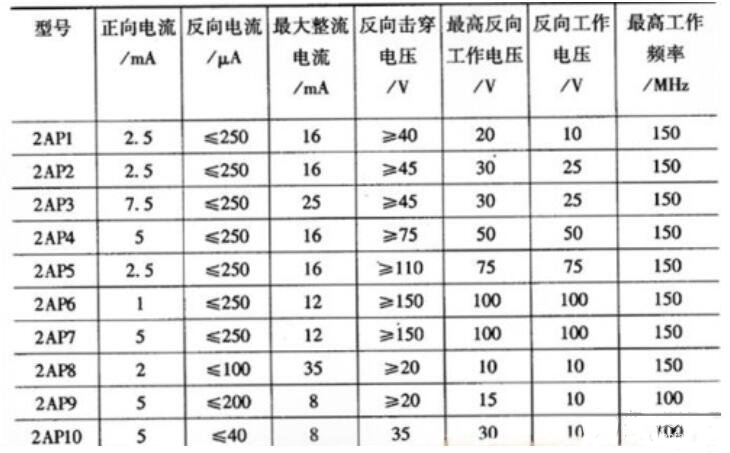

下表所示2AP1-2AP1O二極管主要參數:
