IGBT開關參數-雙脈沖測試波形詳情

一、IGBT開關參數定義

通過雙脈沖測試，可以得到IGBT的各項開關參數。

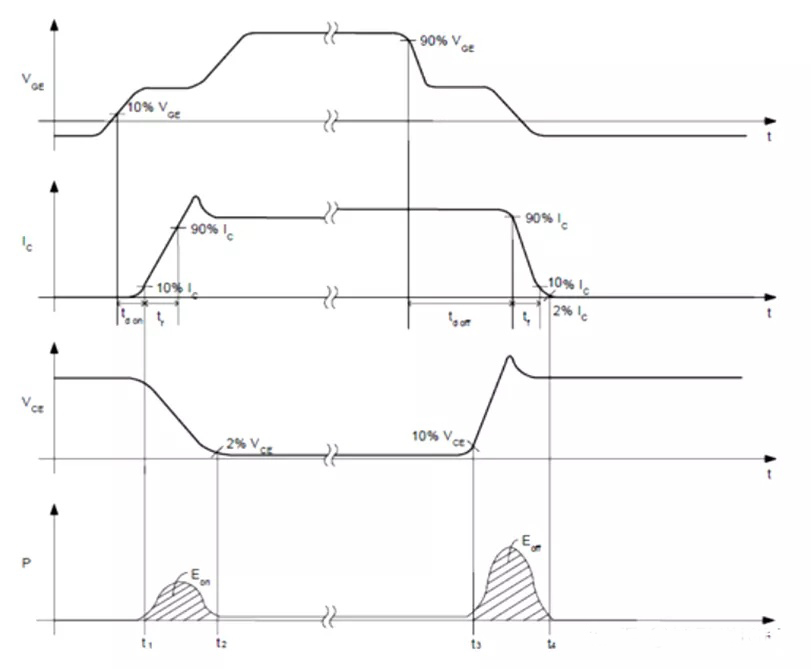

圖1 IGBT開關參數定義

如圖1所示，IGBT開關參數的定義如下：

開通延遲時間（td on）：IGBT開通時，從柵極電壓為Vge的10%開始,到集電極電流上升至Ic的10%為止，這一段時間被定義為開通延遲時間。

開通上升時間（tr）：IGBT開通時，從集電極電流上升至Ic的10%開始,到集電極電流上升至Ic的90%為止，這一段時間被定義為開通上升時間。

關斷延遲時間（td off）：IGBT關斷時，從柵極電壓為Vge的90%開始,到集電極電流下降到Ic的90%為止，這一段時間被定義為關斷延遲時間。

關斷下降時間（tf）：IGBT關斷時，集電極電流從Ic的90%下降到Ic的10%為止，這一段時間被定義為關斷下降時間。

開通損耗（Eon）：IGBT在一個單脈沖開啟過程中內部耗散的能量。即

對時間的積分，積分時間自集電極電流上升至Ic的10%的時刻起,至集電極-發射極電壓下降至Vce的2%為止（不同廠商對該百分比有不同定義，這里參照英飛凌標準）。如圖1所示，具體計算公式如下：

關斷損耗（Eoff）：IGBT在一個單脈沖中，關斷過程中內部耗散的能量。即

對時間的積分，積分時間自集電極-發射極電壓上升至Vce的10%的時刻起,至集電極電流下降至Ic的2%為止（不同廠商對該百分比有不同定義，這里參照英飛凌標準）。如圖1所示，具體計算公式如下：

二、雙脈沖測試波形分析

1、IGBT開通波形分析

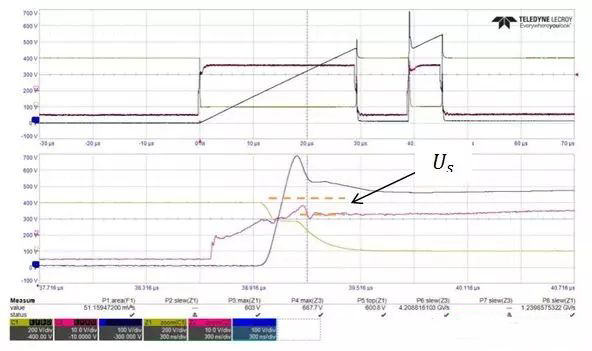

圖2 IGBT開通波形 C1通道（黃線）:Vce、 C2通道（紫線）:Vge、 C3通道（藍線）:Ic

如圖2所示為IGBT實測開通波形（二次開通時），需要關注的信息如下：

（1）Vce電壓變化情況

在IGBT正常開通波形中，當Ic開始上升時，Vce略有下降（如圖中橙線所示），下降到一定數值后保持不變，此時Vce的下降值由雜散電感Ls及di/dt決定，即

（可通過該方法計算線路的雜散電感大小）；當Ic上升到最大值時，Vce開始迅速下降。

（2）二極管的反向恢復電流的di/dt

續流過程中di/dt由外部電路決定，反向恢復過程中的di/dt由二極管決定（詳細分析見下篇）。

（3）二極管的反向恢復電流的峰值

二極管反向恢復電流的峰值決定了Ic的尖峰值的大小。

（4）電流拖尾震蕩問題

觀察反向恢復后電流是否有震蕩，拖尾有多長。拖尾震蕩情況將影響IGBT的實際使用頻率。

2、IGBT關斷波形分析

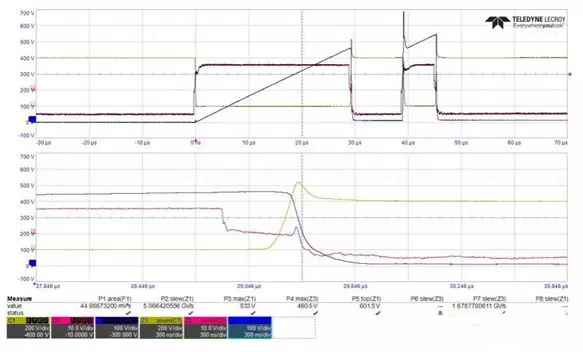

圖3 IGBT關斷波形 C1通道（黃線）:Vce、 C2通道（紫線）:Vge、 C3通道（藍線）:Ic

如圖3所示為IGBT實測關斷波形（第一次關斷時），需要關注的信息如下：

（1）關斷瞬間的電流值

實測過程中，通過對脈沖寬度的控制，使關斷瞬間的電流達到被測IGBT的標稱值，從而進行IGBT相關關斷參數的測量與計算。

（2）Vce的變化速率

關斷過程中dv/dt大小通常用于評估IGBT的性能，這個參數越大，說明能承受的增量越強。同時參數越大，IGBT器件應用時損耗越小，其能承受的工作頻率越高。

（3）Vce的峰值

Vce的電壓尖峰，是直流母線雜散電感Ls與di/dt的乘積，通過觀察這個尖峰，可以評估IGBT在關斷時的安全程度。Vce尖峰一般都客觀存在，在短路或者過載時，這個尖峰會達到最高值，比正常工作時要高得多，通常可以使用有源鉗位電路進行抑制。
