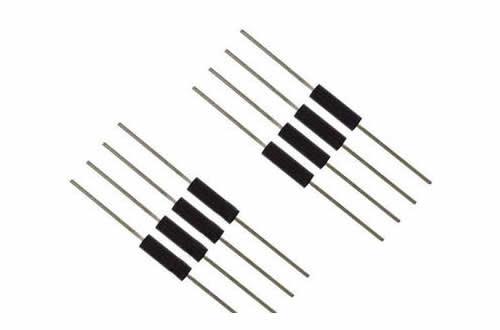

高壓二極管的好壞要怎么檢測

高壓二極管，檢測時，可用萬用表的R×10k檔測量其正、反向電阻值。正常的高壓二極管，其正向電阻值大于

200kΩ，反向電阻值為無窮大。若測得其正、反向均有一定電阻值，則說明該高壓二極管已軟擊穿損壞。

半導體二極管又稱晶體二極管，簡稱二極管（diode）；它只往一個方向傳送電流的電子零件。它是一種具有1

個零件號接合的2個端子的器件，具有按照外加電壓的方向，使電流流動或不流動的性質。

幾乎在所有的電子電路中，都要用到半導體二極管，它在許多的電路中起著重要的作用，它是誕生最早的半導

體器件之一，其應用也非常廣泛。

二極管的管壓降：硅二極管（不發光類型）正向管壓降0.7V，發光二極管正向管壓降為隨不同發光顏色而不同

。

高壓二極管與高壓硅堆有什么區別？高壓硅堆如何檢測好壞？

硅堆就是多個二極管串聯，再封裝。高壓硅堆內部是由多只高壓整流二極管（硅粒）串聯組成，檢測時，可用

萬用表的R×10k檔測量其正、反向電阻值。正常的高壓硅堆，其正向電阻值大于200kΩ，反向電阻值為無窮大

。若測得其正、反向均有一定電阻值，則說明該高壓硅堆已軟擊穿損壞。

另一種方法是：高壓硅堆有整流功能，將萬用表的量程開關撥至直流電壓檔250V或500V檔后，如圖1d所示串聯

高壓硅堆并接在220V交流電源上。由于高壓硅堆的整流作用，萬用表指針的偏轉反映了半波整流后的電流平均

值，因而高壓硅堆與萬用表就構成了一只半波整流式的交流電壓表。

當被測高壓硅堆按照正向接法連接時，萬用表讀數在30 V以上時即為合格。當按反向接法連接時，萬用表指針

應反向偏轉。若萬用表指針始終不動，則可能是高壓硅堆內部斷路，使電流不能通過萬用表，但也可能是高壓

硅堆已擊穿。短路時交流電壓雖能直接加于萬用表，然而由于交流電頻率為50 Hz，萬用表指針來不及擺動，

所以量程開關撥在直流電壓檔的萬用表總是處于零位上。

因此，判斷高壓硅堆短路和斷路，只要把萬用表的量程開關撥至交流電壓250 V或500 V檔，若讀數為220V交流

電壓值，則證明被測高壓硅堆短路，若此時讀數為零，則表明高壓硅堆內部已斷路。
