1、穩壓原理

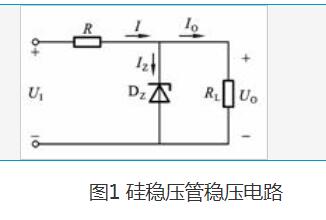

硅穩壓管穩壓電路如圖1所示。當穩壓管作業在反向擊穿狀況時，假定輸入直流電壓有不堅決或負載發作改動，將會使UO有改動的趨勢，這時Iz會發作劇烈改動，經過限流電阻R兩頭電壓的改動來抵償輸入電壓或負載的改動，然后抵達了安穩UO的意圖。

2、穩壓條件

圖1電路中穩壓管Dz能作業在反向電擊穿狀況的條件是：

3、限流電阻核算

在圖1所示電路中，使流過穩壓管的電流滿IZmin≤IZ≤IZM的條件時，穩壓電路才調正常作業。限流電阻的核算公式如下：

式中：UImax、UImin別離為輸入直流電壓的最大值和最小值；IZM是穩壓管最大容許作業電流，IZmin是最小安穩電流；IOmax、IOmin別離為輸出電流的最大值和最小值。
