MOS管是電子電路中常用的功率半導體器件,可以用作電子開關、可控整流等,是一種電壓驅動型的器件。
一、什么是MOS管

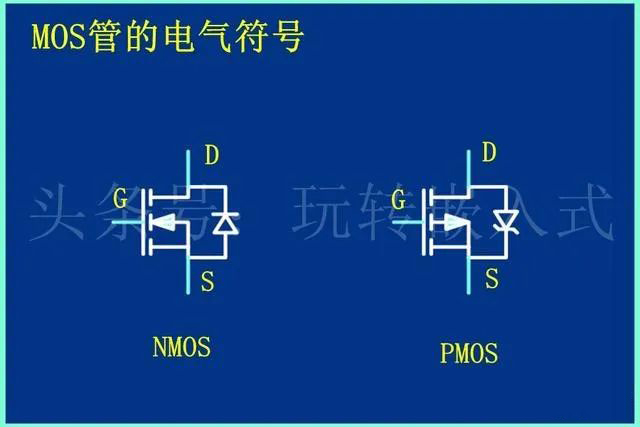

MOS管的全稱為金屬-氧化物半導體場效應晶體管,英文簡稱為MOSFET,具有三個電極,分別為:柵極G、源極S和漏極D,根據其半導體結構可以分為P-MOS和N-MOS。其電氣符號如下圖所示。

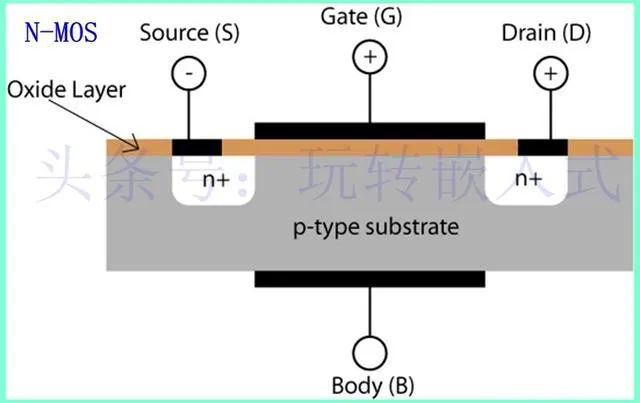

下面以NMOS為例分析其工作原理,在柵極G和源極S之間不加電壓的時候,在DS之間加正電壓時,D與襯底的P型半導體之間PN結反偏不通。當GS之間加正電壓后,絕緣層和G極之間感應出正電荷,絕緣層和P型半導體之間感應出負電荷。這時負電荷和P型半導體中的載流子的極性相反,會將D和S的N型半導體連接起來形成一條N型的導體溝道。NMOS半導體結構如下圖所示。

二、MOS管的驅動方式

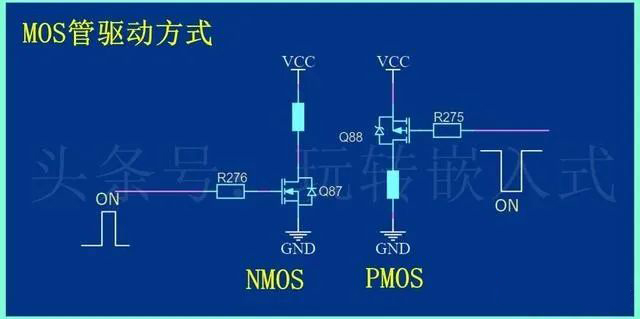

MOS管為電壓驅動型的半導體器件,對于NMOS而言,如果VGS>0,則NMOS導通;對于PMOS而言,如果VGS<0則,PMOS導通。其驅動電路示意圖如下圖所示。

對于單片機電路而言,我們建議不要直接用GPIO來驅動MOS,因為單片機的供電電壓以3.3V居多,輸出的高電平為3.3V,對于功率較大的MOS而言,可能無法使MOS管完全導通。所以,一般通過三極管來驅動MOS管,三極管是電流型的驅動器件。
三、MOS管的作用

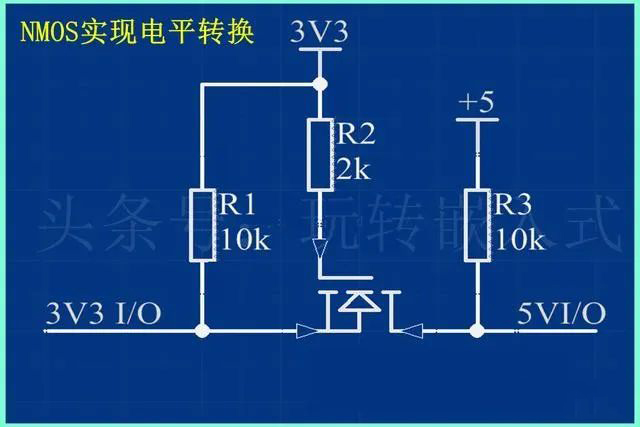

MOS管多被用作電子開關,用在控制控制回路中控制負載的通斷,也可以當作 可控整流 來實現交流變直流。這兩個最主要的應用,除此之外,還具有防反接開關和電平轉換的作用。電平轉換作用的原理圖如下圖所示。

上圖實現3.3V和5V電平的轉換,工作原理如下:
左側輸入3.3V時,VGS=0,MOS管不導通,右側輸出5V電平;
左側輸入0V時,VGS>0,MOS管導通,右側輸出0V;
右側輸入0V時,MOS的寄生二極管導通,左側輸出0V;
右側輸入5V時,VGS=0,MOS管不通,左側輸出3.3V;
由此實現了,電平的雙向轉換。
