2020-01-06 瀏覽:-功率MOS場效應晶體管基礎知識分析

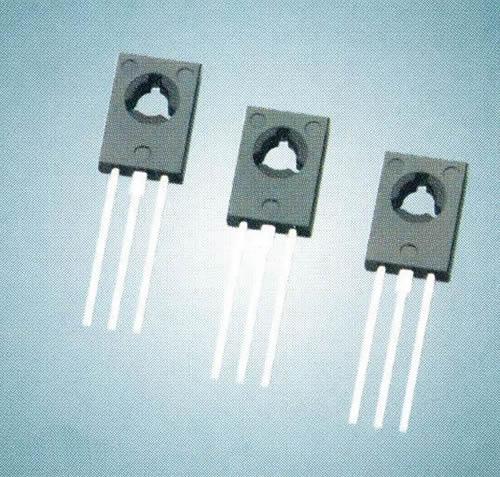

功率MOS場效應晶體管,即MOSFET,其原意是:MOS(Metal Oxide Semiconductor金屬氧化物半導體),F(xiàn)ET(Field Effect Transistor場效應晶體管),即以金屬層(M)的柵極隔著氧化層(O)利用電場的效應來控制半導體(S)的場效應晶體管。

分類
功率MOS場效應晶體管也分為結型和絕緣柵型,但通常主要指絕緣柵型中的MOS型(Metal Oxide Semiconductor FET),簡稱功率MOSFET(Power MOSFET)。結型功率場效應晶體管一般稱作靜電感應晶體管(Static Induction Transistor——SIT)。其特點是用柵極電壓來控制漏極電流,驅動電路簡單,需要的驅動功率小,開關速度快,工作頻率高,熱穩定性優于GTR,但其電流容量小,耐壓低,一般只適用于功率不超過10kW的電力電子裝置。
種類
功率MOS場效應晶體管的種類:按導電溝道可分為P溝道和N溝道。按柵極電壓幅值可分為;耗盡型;當柵極電壓為零時漏源極之間就存在導電溝道,增強型;對于N(P)溝道器件,柵極電壓大于(小于)零時才存在導電溝道,功率MOSFET主要是N溝道增強型。
結構

功率MOSFET的內部結構和電氣符號如圖1所示;其導通時只有一種極性的載流子(多子)參與導電,是單極型晶體管。導電機理與小功率mos管相同,但結構上有較大區別,小功率MOS管是橫向?qū)щ娖骷β蔒OSFET大都采用垂直導電結構,又稱為VMOSFET(Vertical MOSFET),大大提高了MOSFET器件的耐壓和耐電流能力。功率MOSFET為多元集成結構,如國際整流器公司(International Rectifier)的HEXFET采用了六邊形單元;西門子公司(Siemens)的SIPMOSFET采用了正方形單元;摩托羅拉公司(Motorola)的TMOS采用了矩形單元按“品”字形排列。
工作原理
截止:漏源極間加正電源,柵源極間電壓為零。P基區與N漂移區之間形成的PN結J1反偏,漏源極之間無電流流過。
導電:在柵源極間加正電壓UGS,柵極是絕緣的,所以不會有柵極電流流過。但柵極的正電壓會將其下面P區中的空穴推開,而將P區中的少子—電子吸引到柵極下面的P區表面
當UGS大于UT(開啟電壓或閾值電壓)時,柵極下P區表面的電子濃度將超過空穴濃度,使P型半導體反型成N型而成為反型層,該反型層形成N溝道而使PN結J1消失,漏極和源極導電。
基本特性
靜態特性

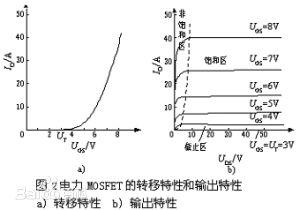

其轉移特性和輸出特性如圖2所示。
漏極電流ID和柵源間電壓UGS的關系稱為MOSFET的轉移特性,ID較大時,ID與UGS的關系近似線性,曲線的斜率定義為跨導Gfs
MOSFET的漏極伏安特性(輸出特性):截止區(對應于GTR的截止區);飽和區(對應于GTR的放大區);非飽和區(對應于GTR的飽和區)。電力MOSFET工作在開關狀態,即在截止區和非飽和區之間來回轉換。電力MOSFET漏源極之間有寄生二極管,漏源極間加反向電壓時器件導通。電力MOSFET的通態電阻具有正溫度系數,對器件并聯時的均流有利。
動態特性

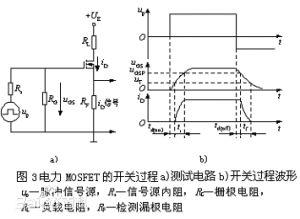

其測試電路和開關過程波形如圖3所示。
開通過程;開通延遲時間td(on) —up前沿時刻到uGS=UT并開始出現iD的時刻間的時間段;
上升時間tr— uGS從uT上升到MOSFET進入非飽和區的柵壓UGSP的時間段;
iD穩態值由漏極電源電壓UE和漏極負載電阻決定。UGSP的大小和iD的穩態值有關,UGS達到UGSP后,在up作用下繼續升高直至達到穩態,但iD已不變。
開通時間ton—開通延遲時間與上升時間之和。
關斷延遲時間td(off) —up下降到零起,Cin通過Rs和RG放電,uGS按指數曲線下降到UGSP時,iD開始減小為零的時間段。
下降時間tf— uGS從UGSP繼續下降起,iD減小,到uGS
關斷時間toff—關斷延遲時間和下降時間之和。
開關速度
MOSFET的開關速度和Cin充放電有很大關系,使用者無法降低Cin,但可降低驅動電路內阻Rs減小時間常數,加快開關速度,MOSFET只靠多子導電,不存在少子儲存效應,因而關斷過程非常迅速,開關時間在10—100ns之間,工作頻率可達100kHz以上,是主要電力電子器件中最高的。
場控器件靜態時幾乎不需輸入電流。但在開關過程中需對輸入電容充放電,仍需一定的驅動功率。開關頻率越高,所需要的驅動功率越大。
動態性能改進
在器件應用時除了要考慮器件的電壓、電流、頻率外,還必須掌握在應用中如何保護器件,不使器件在瞬態變化中受損害。當然晶閘管是兩個雙極型晶體管的組合,又加上因大面積帶來的大電容,所以其dv/dt能力是較為脆弱的。對di/dt來說,它還存在一個導通區的擴展問題,所以也帶來相當嚴格的限制。
功率MOSFET的情況有很大的不同。它的dv/dt及di/dt的能力常以每納秒(而不是每微秒)的能力來估量。但盡管如此,它也存在動態性能的限制。這些我們可以從功率MOSFET的基本結構來予以理解。

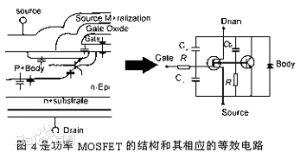

圖4是功率MOSFET的結構和其相應的等效電路。除了器件的幾乎每一部分存在電容以外,還必須考慮MOSFET還并聯著一個二極管。同時從某個角度看、它還存在一個寄生晶體管。(就像IGBT也寄生著一個晶閘管一樣)。這幾個方面,是研究MOSFET動態特性很重要的因素。
首先MOSFET結構中所附帶的本征二極管具有一定的雪崩能力。通常用單次雪崩能力和重復雪崩能力來表達。當反向di/dt很大時,二極管會承受一個速度非常快的脈沖尖刺,它有可能進入雪崩區,一旦超越其雪崩能力就有可能將器件損壞。作為任一種PN結二極管來說,仔細研究其動態特性是相當復雜的。它們和我們一般理解PN結正向時導通反向時阻斷的簡單概念很不相同。當電流迅速下降時,二極管有一階段失去反向阻斷能力,即所謂反向恢復時間。PN結要求迅速導通時,也會有一段時間并不顯示很低的電阻。在功率MOSFET中一旦二極管有正向注入,所注入的少數載流子也會增加作為多子器件的MOSFET的復雜性。
功率MOSFET的設計過程中采取措施使其中的寄生晶體管盡量不起作用。在不同代功率MOSFET中其措施各有不同,但總的原則是使漏極下的橫向電阻RB盡量小。因為只有在漏極N區下的橫向電阻流過足夠電流為這個N區建立正偏的條件時,寄生的雙極性晶閘管才開始發難。然而在嚴峻的動態條件下,因dv/dt通過相應電容引起的橫向電流有可能足夠大。此時這個寄生的雙極性晶體管就會起動,有可能給MOSFET帶來損壞。所以考慮瞬態性能時對功率MOSFET器件內部的各個電容(它是dv/dt的通道)都必須予以注意。
瞬態情況是和線路情況密切相關的,這方面在應用中應給予足夠重視。對器件要有深入了解,才能有利于理解和分析相應的問題。
對比
功率MOSFET場效應管從驅動模式上看,屬于電壓型驅動控制元件,驅動電路的設計比較簡單,所需驅動功率很小。采用功率MOSFET場效應作為開關電源中的功率開關,在啟動或穩態工作條件下,功率MOSFET場效應管的峰值電流要比采用雙極型功率晶體管小得多。功率場效應管與雙極型功率晶體管之間的特性比較如下:
1. 驅動方式:場效應管是電壓驅動,電路設計比較簡單,驅動功率小;功率晶體管是電流驅動,設計較復雜,驅動條件選擇困難,驅動條件會影響開關速度。
2. 開關速度:場效應管無少數載流子存儲效應,溫度影響小,開關工作頻率可達150KHz以上;功率晶體管有少數載流子存儲時間限制其開關速度,工作頻率一般不超過50KHz。
3. 安全工作區:功率場效應管無二次擊穿,安全工作區寬;功率晶體管存在二次擊穿現象,限制了安全工作區。
4. 導體電壓:功率場效應管屬于高電壓型,導通電壓較高,有正溫度系數;功率晶體管無論耐電壓的高低,導體電壓均較低,具有負溫度系數。
5. 峰值電流:功率場效應管在開關電源中用做開關時,在啟動和穩態工作時,峰值電流較低;而功率晶體管在啟動和穩態工作時,峰值電流較高。
6. 產品成本:功率場效應管的成本略高;功率晶體管的成本稍低。
7. 熱擊穿效應:功率場效應管無熱擊穿效應;功率晶體管有熱擊穿效應。
8. 開關損耗:場效應管的開關損耗很小;功率晶體管的開關損耗比較大。
