光電二極管與光電三極管檢測

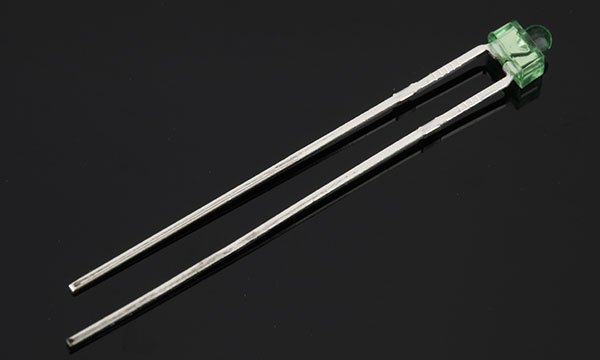

光電二極管、光電三極管是電子電路中廣泛采用的光敏器件。光電二極管和普通二極管一樣具有一個PN結，不同之處是在光電二極管的外殼上有一個透明的窗口以接收光線照射，實現光電轉換，在電路圖中文字符號一般為VD。光電三極管除具有光電轉換的功能外，還具有放大功能，在電路圖中文字符號一般為VT。光電三極管因輸入信號為光信號，所以通常只有集電極和發射極兩個引腳線。同光電二極管一樣，光電三極管外殼也有一個透明窗口，以接收光線照射。

光電二極管與光電三極管外殼形狀基本相同，其判定方法如下：

遮住窗口，選用萬用表R*1K擋，測兩管腳引線間正、反向電阻，均為無窮大的為光電三極管。正、反向阻值一大一小者為光電二極管。

光電二極管檢測：首先根據外殼上的標記判斷其極，外殼標有色點的管腳或靠近管鍵的管腳為正極，另一管腳為負載。如無標記可用一塊黑布遮住其接收光線信號的窗口，將萬用表置R*1 K擋測出正極和負極，同時測得其正向電阻應在10K~20K間，其反向電阻應為無窮大，表針不動。然后去掉遮光黑布，光電二極管接收窗口對著光源，此時萬用表表針應向右偏轉，偏轉角度大小說明其靈敏度高低，偏轉角度越大，靈敏度越高。

光電三極管檢測：光電三極管管腳較長的是發射極，另一管腳是集電極。檢測時首先選一塊黑布遮住起接收窗口，將萬用表置R*1       K擋，兩表筆任意接兩管腳，測得結果其表針都不動（電阻無窮大），在移去遮光布，萬用表指針向右偏轉至15K~35K，其向又偏轉角度越大說明其靈敏度越高。

檢測結果凡符合以上規律的光電二極管、光電三極管可初步認為其能滿足使用需要。
