分析肖特基二極管產品屬性和作用

在電子產品生產中，都會用到一種材料，它也因此被譽為電子行業的“生命之源”這種材料就是肖特基二極管，又稱肖特基勢壘二極管（簡稱SBD），它屬一種低功耗、超高速半導體器件。最顯著的特點為反向恢復時間極短（可以小到幾納秒），正向導通壓降僅0.4V左右。其多用作高頻、低壓、大電流整流二極管、續流二極管、保護二極管，也有用在微波通信等電路中作整流二極管、小信號檢波二極管使用。在通信電源、變頻器等中比較常見肖特基二極管。

一個典型的應用，是在雙極型晶體管BJT的開關電路里面,通過在BJT上連接Shockley二極管來箝位，使得晶體管在導通狀態時其實處于很接近截止狀態，從而提高晶體管的開關速度。這種方法是74LS，74ALS，74AS等典型數字IC的TTL內部電路中使用的技術。

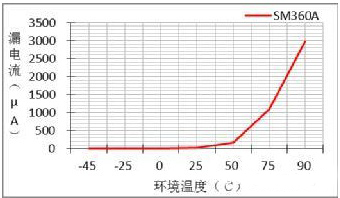

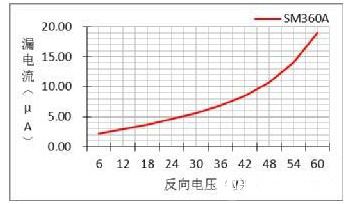

肖特基（Schottky）二極管的最大特點是正向壓降VF比較小。在同樣電流的情況下，它的正向壓降要小許多。另外它的恢復時間短。它也有一些缺點：耐壓比較低，漏電流稍大些。選用時要全面考慮。

肖特基二極管又稱肖特基勢壘二極管（簡稱SBD），它屬一種低功耗、超高速半導體器件。最顯著的特點為反向恢復時間極短（可以小到幾納秒），正向導通壓降僅0.4V左右。

其多用作高頻、低壓、大電流整流二極管、續流二極管、保護二極管，也有用在微波通信等肖特基（Schottky）二極管又稱肖特基勢壘二極管（簡稱SBD），它屬一種低功耗、超高速半導體器件。最顯著的特點為反向恢復時間極短（可以小到幾納秒），正向導通壓降僅0.4V左右。

電路中作肖特基二極管、小信號檢波二極管使用。在通訊電源、變頻器等中比較常見。供參考。我知道的一個應用是在BJT的開關電路里面,通過在BJT上連接Shockley二極管來箝位,使得晶體管在導通狀態時其實處于很接近截至狀態.從而提高晶體管的開關速度.這種方法是74LS,74ALS,74AS等典型數字ICTTL內部電路中使用的技術.三、晶體二極管晶體二極管在電路中常用“D”加數字表示，如：D5表示編號為5的二極管。

1、作用：二極管的主要特性是單向導電性，也就是在正向電壓的作用下，導通電阻很小；而在反向電壓作用下導通電阻極大或無窮大。正因為肖特基二極管具有上述特性，無繩電話機中常把它用在整流、隔離、穩壓、極性保護、編碼控制、調頻調制和靜噪等電路中。電話機里使用的晶體二極管按作用可分為：整流二極管（如1N4004）、隔離二極管（如1N4148）、肖特基二極管（如BAT85）、發光二極管、穩壓二極管等。

2、識別方法：二極管的識別很簡單，小功率二極管的N極（負極），在肖特基二極管外表大多采用一種色圈標出來，有些二極管也用二極管專用符號來表示P極（正極）或N極（負極），也有采用符號標志為“P”、“N”來確定二極管極性的。發光二極管的正負極可從引腳長短來別，長腳為正，短腳為負。

3、測試注意事項：用數字式萬用表去測二極管時，紅表筆接二極管的正極，黑表筆接二極管的負極，此時測得的阻值才是肖特基二極管的正向導通阻值，這與指針式萬用表的表筆接法剛好相反。
