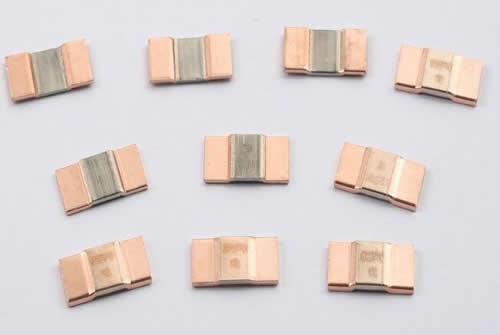

分流電阻的選擇與作用是什么

分流電阻是電流傳感是電子系統中的一項重要功能，但其復雜性往往被低估。準確地測量電流流動遠不如測量電壓那么容易，當試圖測量通過一個連接到相對高的電源電壓的負載的電流時，就更困難 了。這時候就需要電流敏感電阻，也是我們常說的分流電阻。由于分流電阻測量精度高、溫度系數低、成本較低而成為電流測量的首選技術。此外分流電阻低阻抗，小電壓通過分流電阻通常必須提高。這個任務通常是由一個電流感知放大器來完成的，它可以連接在低側或高側結構中。

然而，當分流電阻器使用在負載是由相對較高的電壓源驅動時，如在工業控制應用分流電阻器，感應電阻可以顯著增大，而不會使負載失去太多的驅動電壓。這些增加的分流電阻器會產生更大的電流感應電壓，相比之下，通過低阻抗并聯電阻的感應電流產生的電壓通常以毫歐姆或微歐姆測量。在大功率分流電阻器I業應用中，從電機控制到功率轉換，這些感應電壓通常可以高達幾伏。

然而，當分流電阻器使用在負載是由相對較高的電壓源驅動時，如在工業控制應用分流電阻器，感應電阻可以顯著增大，而不會使負載失去太多的驅動電壓。這些增加的分流電阻器會產生更大的電流感應電壓，相比之下，通過低阻抗并聯電阻的感應電流產生的電壓通常以毫歐姆或微歐姆測量。在大功率分流電阻器I業應用中，從電機控制到功率轉換，這些感應電壓通常可以高達幾伏。

分流電阻的選擇

分流電阻由于其特殊作用，在精密電子產品，如儀器，儀表，測量設備中使用時，應該特別注重電阻精度的選擇，如果精度不夠，可能導致分路通過的電流大小和預計數值差別過大，這樣直接導致測量結果出現較大誤差，就失去了測量的意義。同理其他精密電子產品，由于本身要求高，所以最好能選擇精度高的電阻器。

以4.7Kohm（千歐姆）阻值的電阻為例，市面上最普通的是5%精度的電阻，對一般用途上是可以滿足的，但是對于精密電子產品，分流電阻，采樣電阻，這些功能的產品來說遠遠不夠。應該選擇精度高的捷比信貼片電阻。精度可以根據要求選擇1%，0.1%精度，0.5%，0.25%，0.05%電阻，0.01%精度電阻。

同時，溫度系數即溫漂TCR，也是影響阻值變化，分流電流的重要參數，Kohm級的電阻如果溫漂TCR幾百PPM，和精度一樣，不能滿足高要求，根據產品要求選擇5PPM，10PPM，15PPM，25PPM，50PPM（關于TCR溫漂知識，請參閱捷比信電阻網）等。

如果分流電阻的阻值小于1歐姆，也就是毫歐級，那么可以選擇低阻值采樣級電阻，捷比信采樣電阻。阻值范圍在0.0005歐姆，0.5毫歐，到1000毫歐，1歐姆之間。
