總想用發光二極管自制一個小手電，體積越小越好，方便隨身攜帶。拆了幾個買來的小手電，發現體積最小的是用3伏電壓的紐扣電池直接給一只發光二極管供電，就是簡單的串聯電路，晚上在黑暗的樓道里開門的時候照個亮找鑰匙足夠了。

但是總感覺紐扣電池電量不足，亮度也不足以照亮樓梯，最好是只用1節7號或者5號電池，方便掛在鑰匙鏈上，使用的時候電量也足。

但是1節干電池電壓是1.5伏，達不到發光二極管的導通電壓（大約2.5伏），不能讓二極管發光，因此必須用一個升壓電路。我查了一些資料，找到一個最簡單的電路，除了發光二極管只要2個電子元件就夠了，現在拿出來跟大家分享。

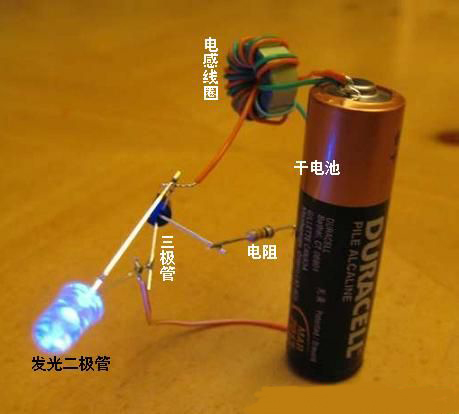

完成后的電路如下圖：1個電感線圈、1個電阻、1個三極管、1個發光二極管、1節干電池，焊接在一起，二極管就能夠發光了。

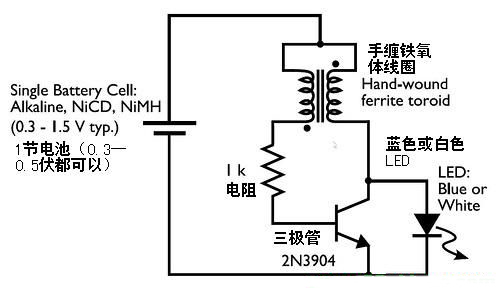

下面是電路圖：除了發光二極管，只需要1個1000歐姆的電阻、1個三極管（2N3904）這兩種電子元件就行了，還有一個電感線圈，需要自己動手繞制。

這個升壓電路，最難的就是電感線圈的繞制了，下面是具體制作步驟。

需要的材料：兩種不同顏色的導線、1個鐵氧體磁環。

取相同長度的兩種不同顏色的導線，如下圖一步步繞在磁環上，注意是雙股一起繞制的。

繞制完線圈，把不同顏色的兩個線頭擰在一起，用來接電池的正極。另外兩個線頭一個接發光二極管正極和三極管的集電極，另一個接三極管的基極。

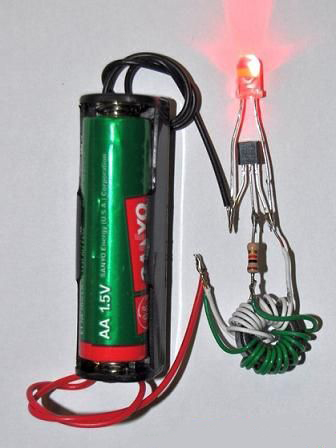

最后只要把這幾個元器件按照電路圖焊接到一起就行了，實際焊接方法參考本帖第一張圖片，或者下面這張照片。

怎么樣？這個升壓電路簡單吧？自制一個小手電是不是也不難？

我在網上搜索到的其它的升壓電路都比這個復雜，有些需要2只三極管，還另外需要1個二極管和1個電容。這個電路是最簡單的，不過還請電路高手來解釋一下原理。
