ESD是如何做保護的

在電路設計時，一般都是需要考慮ESD防護電路的設計的，否則就會非常容易導致電子產品輕易的就被電磁，靜電等干擾損壞。

通常設計電路時都會考慮到使用ESD保護元器件來作為基本的工具，但是怎么放，放哪里，放多少個就不是所有人都清楚了，或者有一個非常清晰的概念。

ESD保護電路主要的作用就是減少電壓和電流，只要成功的減少了，大部分的IC它自己內部的ESD保護就可以起到剩下要解決的ESD問題。

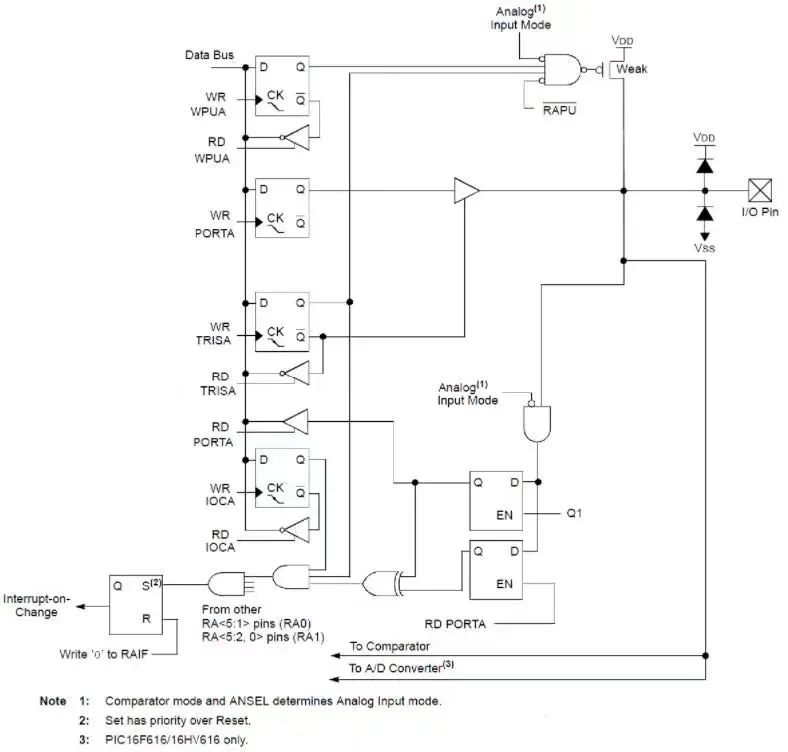

比如說下圖中的一個普通的PIC16控制器，這里顯示的是PIC16F616的內部框圖，可以看到它的I/O Pin的引腳左側有兩個二極管，它就是內部ESD保護電路。

在ESD作用期間，IC內部的ESD保護可能會達到一個非常高的電壓（比如說300V），這個時候如果沒有外部ESD保護的話，就會使得芯片IC內部的保護過載并導致損壞設備，所以如果在關鍵電路上加上了外部ESD保護，就可以起到保護電路的作用，減少電路板設備損壞的風險。

那ESD要如何去進行保護工作呢？這個可以根據實際情況進行相應的調整。

加串聯電阻

簡單的串聯一個電阻到整個ESD保護電路中，可以用于減緩信號的上升時間，并且也能起到改善電路的EMI和SI問題。

不過電阻的阻值選擇需要根據實際的IO引腳上的信號允許電流進行選擇，不能太大而使得信號受到影響。

引腳到地下拉一個電容

串聯一個電容，可以有效的降低相關電路峰值電壓，電容越大，提供的保護作用就越大，不過有個例外需要注意，就是低ESR（串聯電阻）大陶瓷電容可能會產生振鈴（信號發生反射和疊加，使得信號出現振蕩波形）。

并且引腳到地串聯一個電容，不是適用于所有的情況的，比如不可以把這種方法用于通信或者高速信號，因為電容的加入會使得整體的負載增加，進而對高速信號產生影響。

加入TVS二極管

這是ESD靜電保護中用的最多的方法，作用和齊納二極管（穩壓二極管）基本上相同，并且傳遞速率更快，浪涌額定值更高。

同樣的，可以在設計ESD保護電路的時候可以給TVS二極管加上串聯電阻，可以達到降低電流并保護TVS二極管的目的。
