二極管實用電路詳解-整流-檢波-穩壓-開關解析

所有二極管都具有單向導電性，但是不同的二極管也有各自的特點，分別應用在不同的電路中。下面分別對不同二極管的應用電路進行講解

1. 整流二極管

整流二極管通常應用在整流電路中，如半波整流電路、全波整流電路、橋式整流電路。由于市電220V為交流電壓，而很多電子產品只能工作在直流電壓條件下，由此在很多電子產品的交流輸入端采用整流二極管將交流電轉換為直流電，從而為電路中的元器件供電。

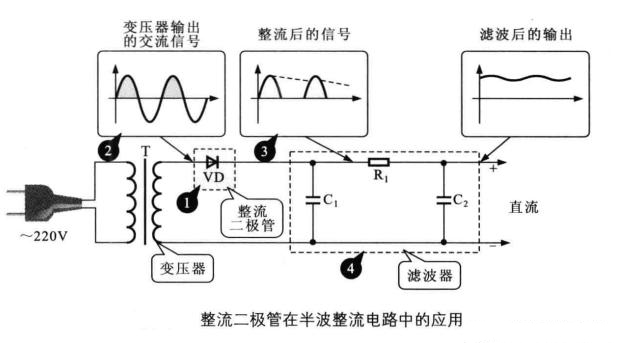

2. 整流二極管在半波整流電路中的應用。

見下圖

由于二極管的單向導電性，在交流電壓處于正半周時，二極管導通；在交流電壓處于負半周時，二極管截止。因而交流電經過整流二極管VD整流后，原來的交流波形變成了缺少半個周期的波形，稱之為半波整流，靜兒極管VD整流出來的脈沖電壓再經RC濾波器濾波后形成直流電壓。

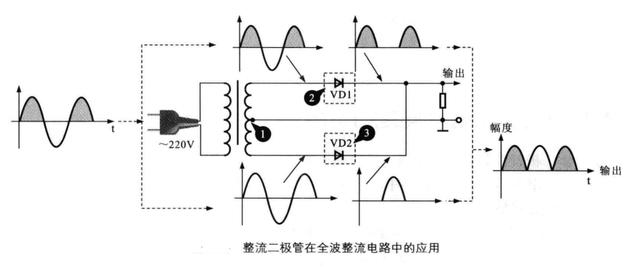

3. 整流二極管在全波整流電路中的應用

見下圖

該電路使用兩只整流二極管作為整流器件，變壓器次級線圈由抽頭分成上下兩個部分。整流二極管VD1對交流電的正半周電壓進行整流，VD2則對交流電的負半周進行整流，這樣最后得到兩個合成的電流。

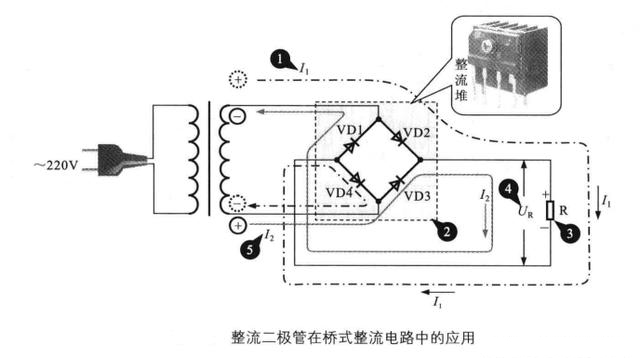

4. 整流二極管在橋式整流電路中的應用

見下圖

該電路采用四個整流二極管組成橋式整流堆來實現全波整流。在交流電的正半周，變壓器輸出上正下負電流I1，經VD2、負載R，VD4形成回路，負載上電壓UR為上正下負；在交流電負半周，變壓器輸出上負下正電流I2，經VD2、負載R，VD1形成回路，負載上電壓UR仍為上正下負；這樣整流堆輸入的是交流電壓，輸出的是直流電壓，從而實現了全波整流。

檢波二極管

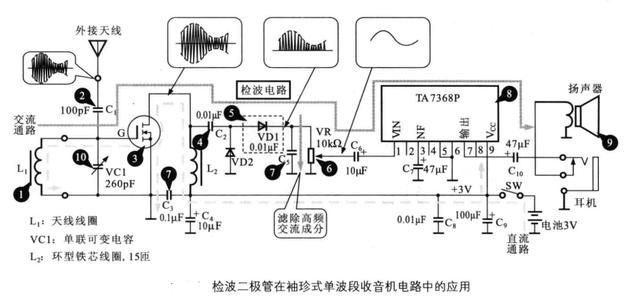

下圖是檢波二極管在袖珍式單波段收音機電路中的應用。

L1是繞在磁棒天線上的線圈，可直接感應無線電廣播信號，增加外接天線可提高接收的靈敏度，接收的信號經C1耦合到L1與VC1構成的并聯諧振電路上，改變VC1可改變接收的信號頻率。無線接收的信號耦合到高放場效應管的柵極。輸入到場效應管柵極的信號經放大后由漏極輸出，然后經耦合電容C2送入檢波電路，該信號是放大后的高頻載波信號，載波的包絡信號就是所傳輸的聲音信號。高頻載波信號由二極管檢波，信號經VD1時只剩下正半周的部分。VD1輸出的信號送到電位器VR上，其高頻信號通過C5短路到地，只有低頻信號由電位器輸出。雞樅高頻載波上將音頻信號（低頻）檢出來。經放大電路TA7368P進行放大，再去驅動揚聲器發聲或耳機輸出。

穩壓二極管

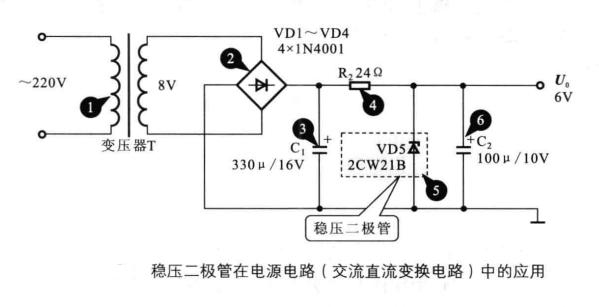

下圖是穩壓二極管在電路中的應用。

該電路在整流電路輸出端，接有限流電阻R2和一只穩壓二極管作為穩壓器件對輸出的直流電壓進行穩壓。交流220V電壓經變壓器降壓后輸出8V交流電，8V交流電經橋式整流電路VD1-VD4輸出約1V的直流電壓，再經C1濾波，R2限流，VD5穩壓，C2濾波后輸出6V穩定的直流電壓。

開關二極管

開關二極管在電路中作文電子開關，來實現對信號通道的控制。

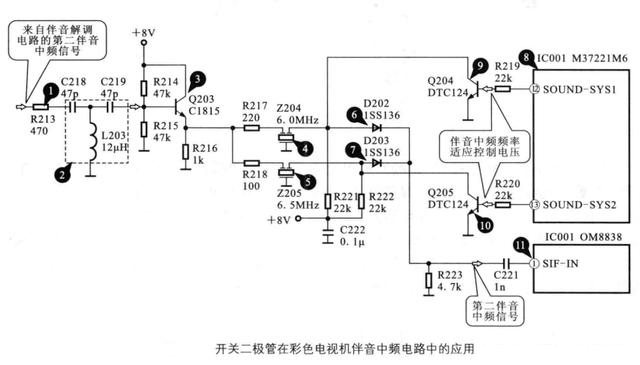

下圖是開關二極管在彩色電視機伴音中頻電路中的應用。。

不同國家或地區電視信號中的第二伴音中頻信號的頻率不同，電路中利用開關二極管進行選擇。去伴音通道的信號經R213后，經C218，L203,C219組成的高通濾波器，抑制視頻圖像信號，再經緩沖放大器Q203放大后，再經過第二個半音中頻的陶瓷濾波器（帶通濾波器）Z204 6.0MHz，Z205 6.5MHz送到第二伴音信號切換開關二極管D202，D203的正極，兩個開關二極管的正極分別由微控制器IC001 M37221M6通過兩個晶體管Q204，Q205進行控制，當接收PAL-D/K電視節目時，IC001的12腳輸出高電平，使Q204導通。D202正極為低電平呈反向偏置狀態，Z204帶通濾波器的輸出被阻斷，而D203呈正向偏置而導通。Z205的第二伴音中頻通過開關管D03送到IC201 QM8838的1腳，進行限幅和FM解調，從而解出伴音音頻信號。
