鉗位電路（ClampingCircuit）的作用是把整個信號幅值進行直流平移。最后的輸出波形與輸入波形的形狀不變，只是在輸入信號的基礎上增加了直流分量。該直流分量的大小取決于電路本身的具體參數。鉗位電路的應用也很多，在我們家里的彩色電視機里有它的身影。在其中它起到恢復電視亮度信號的直流分量。

鉗位二極管特性

1、二極管具有單向導電性，正向導通，反向不導通。半導體二極管導通時相當于開關閉合（電路接通），截止時相當于開關打開（電路切斷），所以二極管可作開關用。

2、二極管的鉗位是指利用二極管正向導通壓降相對穩定，且數值較小（有時可近似為零）的特點，來限制電路中某點的電位。

3、二極管是有一個P型半導體和一個N型半導體結合在一起形成的，中間會形成一個PN節，隔離正是由于PN節的作用。PN節處由于電子的漂移本身形成了一個內電場，當外加電壓產生的電場與內電場的方向相同時電流便能通過，否則就會被內電場抵消而被隔離。過大則會將PN節擊穿，是不容許的

負鉗位器

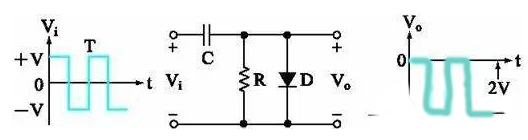

（1）簡單型

工作原理Vi正半周時，DON，C充電至V值，Vo=0V。Vi負半周時，DOFF，Vo=-2V。

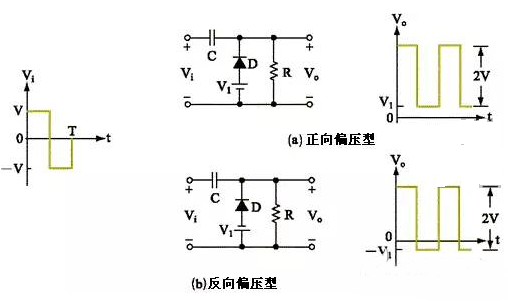

（2）加偏壓型

工作原理

Vi正半周時，二極管DON，C被充電至V值（左正、右負），Vo=+V1（a）圖或-V1（b）圖。

Vi負半周時，二極管DOFF，RC時間常數足夠大，Vo=VC+Vi（負半周）=2V。

正鉗位器

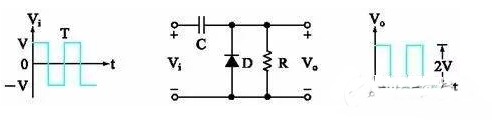

（1）簡單型

工作原理

Vi負半周時，DON，C充電至V值（左負、右正），Vo=0V。Vi正半周時，DOFF，Vo=VC+Vi（正半周）=2V。

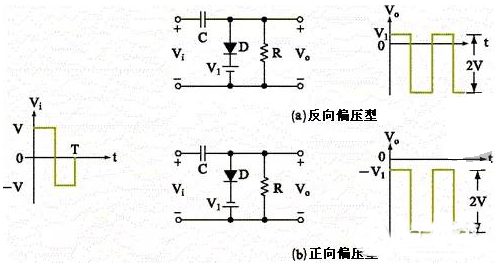

（2）加偏壓型

判斷輸出波形的簡易方法

1.由參考電壓V1決定輸出波形于坐標軸上的參考點。

2。由二極管D的方向決定原來的波形往何方向移動，若二極管的方向為

，則波形必須向上移動;若二極管的方向為，

則波形必須往下移動。

3決定參考點與方向后，再以參考點為基準，將原來的波形畫于輸出坐標軸上，即為我們所求。
