二極管恒壓降模型-導通狀態判斷詳情

二極管的恒壓降模型在實踐中使用是比較廣泛的。

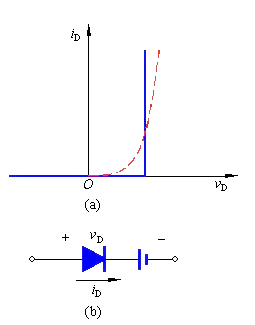

恒壓降模型

它對二極管伏安特性在一定程度上進行了合理的近似建模。

該模型中，使用一個理想二極管模型和直流電源串聯實現。理想二極管的單向導電決定了，恒壓降模型也是單向導電。在外加正向電壓時，只有大于0.7V（硅管）才會產生正向導通電流。

判斷二極管導通狀態

如何判斷電路中的二極管是否導通，其實靠的是試驗法。

先將電路中的二極管拿掉，計算原位置處兩端正向電壓；如果大于0.7v，那么把二極管再放回原位置的話，二極管必然是導通的。

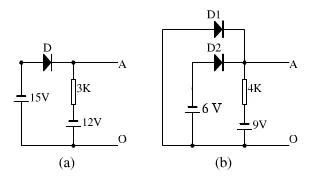

舉例：

(a)圖中,拿掉二極管D可知，D陽極電位為-15v，陰極電位為-12v，D正向電壓為-3v，故D不導通，AO兩端電壓為-12V。

(b)圖，同時拿掉D1，D2。

得到D1原位置處兩端電壓為0-（-9）=9v

得到D2原位置處兩端電壓為-6-（-9）=3v

兩個二極管都導通嗎？不一定！由于二極管導通后會導致電路中各點電位重新分配，所以將二極管接回原電路的時候要一個一個來。

D1兩端壓差有9V，比D2的壓差要高。我們就先將D1接回原電路，此時，A點電位是-0.7v，重新計算D2處兩端壓差為-6-（-0.7）=-5.3v?？吹搅税?，此時如果將D2接回電路是不導通的。

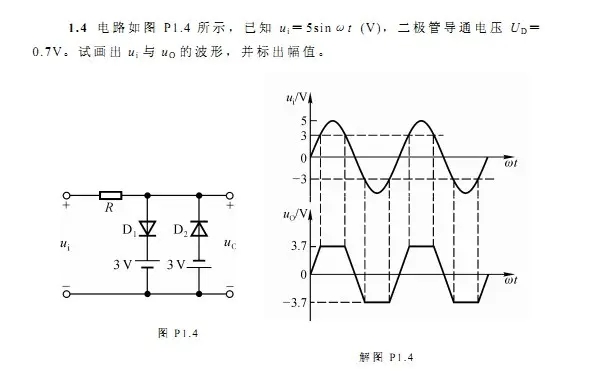

判斷輸出電壓波形

像這種題目，其實就判斷電路中，與Uo并聯的兩個二極管支路什么時候導通、截止。因為，二極管的導通變化會影響輸出電壓變化。

根據排列組合算法，總共有4種組合狀態：

組合 D1支路 D2 支路

1 導通 截止

2 截止 導通

3 導通 導通

4 截止 截止

分析如下：

1、D1在ui大于3.7v時導通，D2截止，此時uo=3.7v。

2、D2在ui小于-3.7v導通，D1截止，此時uo=-3.7。

3、D1D2同時導通的情況不存在。

4、D1D2在-3.7
