1. PN結的單向導電性

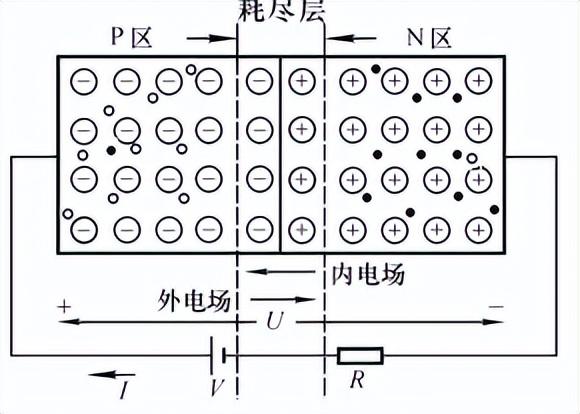

PN結正偏

PN結反偏

PN結加正向電壓導通（正偏）： 外電源形成外電場，使P區空穴越過耗盡層（即PN結）到達電源負極；N區自由電子越過耗盡層，到達電源正極，從而使PN結處于導通狀態。

PN結加反向電壓截止（反偏）： 外電源形成外電場，使N區空穴越過耗盡層（少數載流子）到達電源負極；P區自由電子越過耗盡層，到達電源正極，由于少數載流子由本征激發所得，數目比較少，通常認為PN結處于截止狀態。但是PN結是有電流流過的，即反向飽和電流Is，雖然數值很小，但它受溫度影響很大（大約溫度每升高10℃，反向電流增大一倍）。

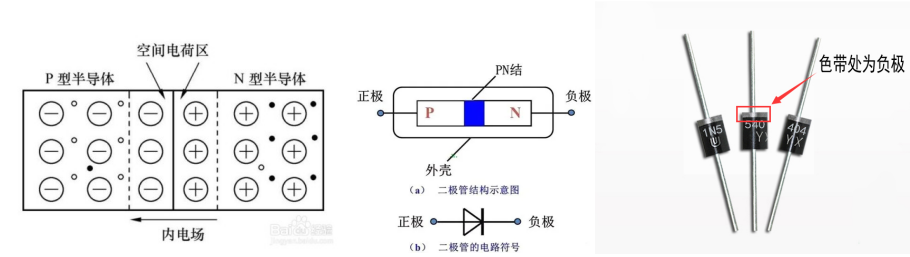

將PN結進行封裝，變成了二極管。PN結就是指中間的空間電荷區（也稱之為耗盡層）。

2. 二極管單向導通仿真

1）正向偏置

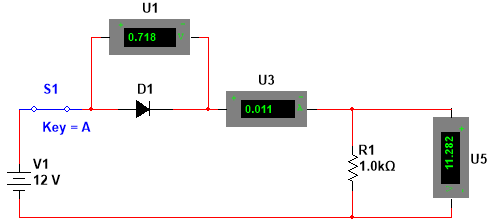

二極管正向偏置仿真電路圖

2）反向偏置

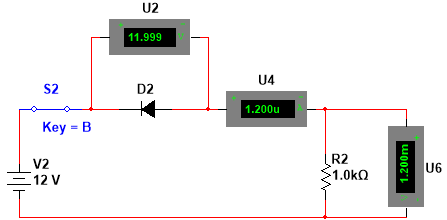

二極管反向偏置仿真電路圖

3. PN結的伏安特性曲線及表達式

表達式：

u 為PN結兩端的電壓降；i為流過PN結的電流；IS為反向飽和電流；UT=26 mV。

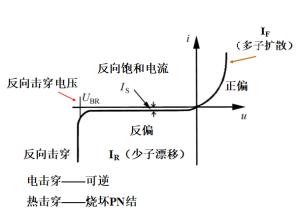

PN結的伏安特性曲線如圖：

4. 二極管伏安特性仿真

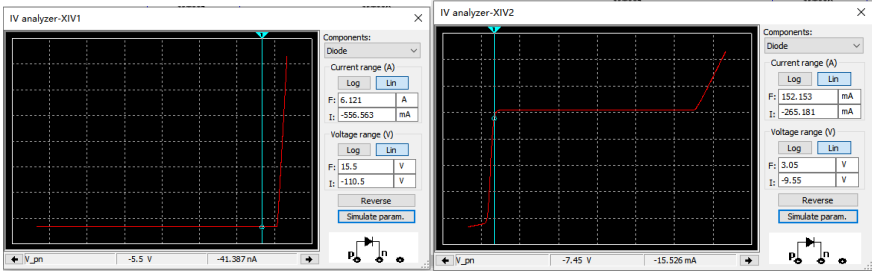

仿真結果如下：
