二極管的特性-性質以及作用介紹

(一)二極管是什么?

二極管是用半導體材料(硅、硒、鍺等)制成的一種電子元器件。它具有單向?qū)щ娦阅芴匦?具有正向特性和反向特性)，即給二極管陽極和陰極加上正向電壓時，二極管導通。當給陽極和陰極加上反向電壓時，二極管截止。因此，二極管的導通和截止，則相當于開關的接通與斷開。

二極管的符號如圖①所示，結構示意圖②，單向?qū)щ娦匀鐖D③，各類二極管的符號號如圖④，二極管的種類如圖⑤

圖①二極管的符號

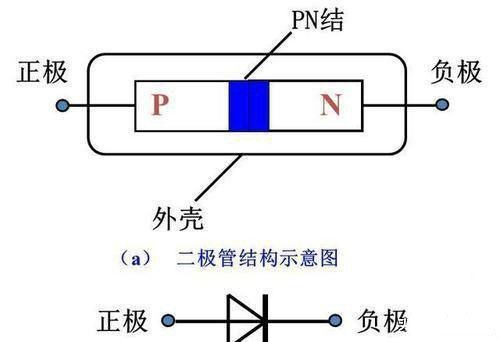

圖②二極管結構示意圖

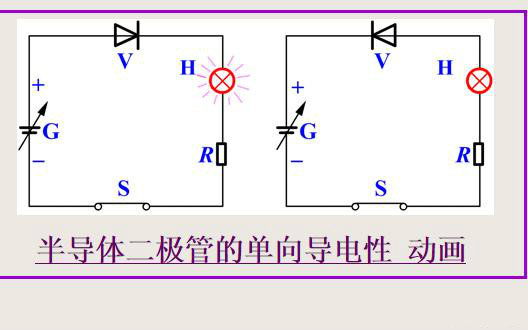

圖③二極管的單向?qū)щ娦?/p>

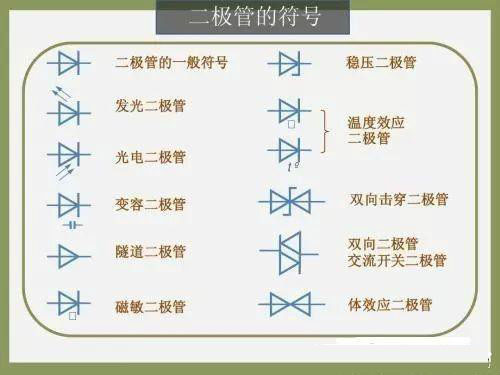

圖④各類二極管符號

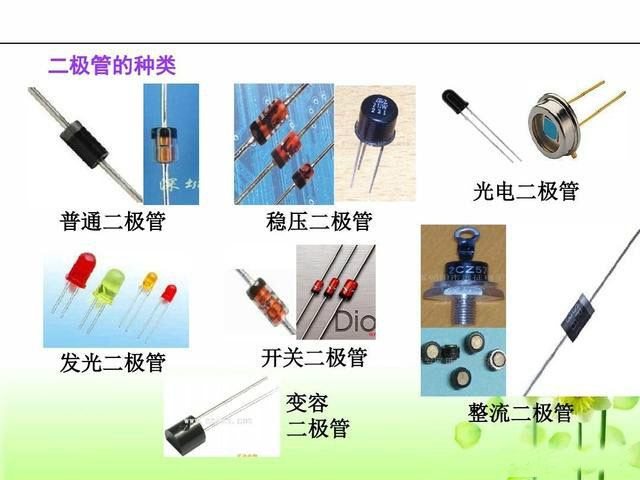

圖⑤二極管的種類

(二).二極管的作用是什么?

二極管的作用有: 整流電路，檢波電路，穩壓電路，各種調制電路等，主要都是由二極管來構成的。

(1)整流二極管: 將交流電源整流成為直流電流的二極管叫整流二極管。

(2)檢波二極管: 檢波二極管是用于把迭加在高頻載波上的低頻信號檢出來的器件，它具有較高的檢波效率和良好的頻率特性。

(3)穩壓二極管: 它是利用pN結反向擊穿時的電壓基本上不隨電流的變化而變化的特點，來達到穩壓的目的。

(4)開關二極管: 在脈沖數字電路中，用于接通和關斷電路的二極管叫開關二極管，它的特點是反向恢復時間短，能滿足高頻和超高頻應用的需要。

(5)變?nèi)荻O管: 變?nèi)荻O管是利用pN的電容隨外加偏壓變化這一特性制成的非線性電容元件，被廣泛應用于參量放大器，電子調諧器及倍頻器等微波電路中。

. (6)瞬態電壓抑制器TⅤs: 一種固態二極管，專門用于EsD保護。

(7)發光二極管: 可發紅黃白綠等單光色亮光。

(8)肖特基二極管: 其特長是:開關速度非常快，反向恢復時間特別短，因此，能制作開關二極管和低壓大電流整流二極管。

以上常用二極管除外，還有: 限帽用二極管、調制用、混頻用、pⅠN型、雪崩、江崎、快速關斷、阻尼、雙基極二極管等。
