為制造二極管，我們只能在隔離的區域內進行摻雜，而不是在整個圓片上進行摻雜。此外，還需要在器件上制作接觸和互連。本節講述怎樣利用光刻在圓片上制造微小精確的結構。光刻中，用具有精確限制結構的掩膜在各步工藝中阻擋圓片的某些部分。

  我們來看看怎樣制作簡單的二極管(圖1)，p型圖片覆蓋上一層氧化層，接著是一層光刻膠，如圖(a)，光刻膠是光敏有機化合物，通常旋涂到硅片上。經光照射會發生化學反應，對于正膠，顯影會去除曝光后的光刻膠。對于負膠，顯影會去除沒有曝光的部分。加上掩膜版，只有在掩膜版透明的地方光刻膠才會被曝光。然后顯影，在光刻膠上留下圖形。
  接下來，圓片放在離子注入機中。施主離子注入氧化層(后面會被去除)和襯底中。半導體被離子轟擊的地方成為n型。這樣，n+阱就在p型襯底上生成。注意施主的注入數目必須超過背景受主濃度，才能使注入區成為n型。
  下一步，生成新的氧化層，這一層用另一個掩膜來限制離子注入，生成p型歐姆接觸的p+層。
  生長另一層氧化層，再在圓片上旋涂一層光刻膠。采用第三層掩膜版，形成制作接觸的兩個孔，當生成下一層金屬時，通過前面剩下的氧化層和p型襯底絕緣。
  最后形成金屬圖形，制作p區和n區的電接觸。接觸通過氧化層上的通孔形成。

  圖1 是二極管制造中的光刻。

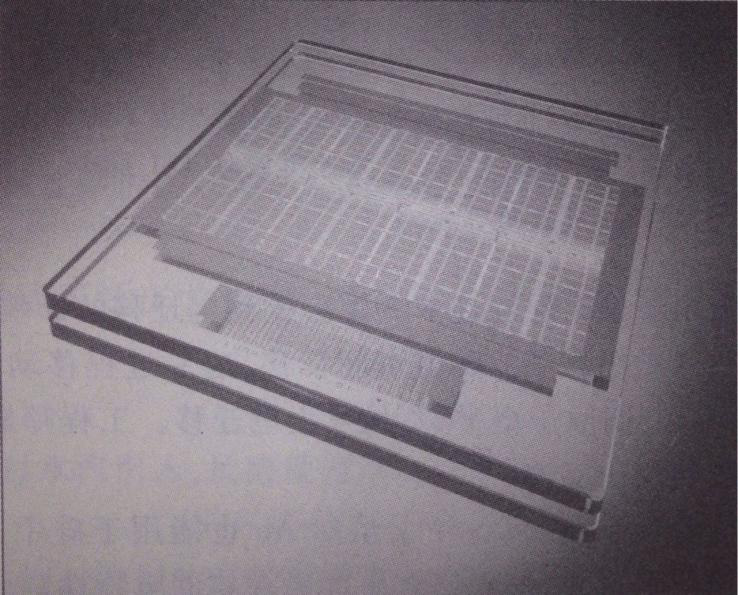

    圖2中是用來制作16M比特的存儲器芯片的其中一個掩膜。掩膜版制作的比較大，再經過投影縮小

圖2 16M比特的存儲器芯片的三個掩膜。掩膜版制作的較大，然后再投影縮小到最終的尺寸。
