電子元器件知識分析之二極管篇

整流二極管

知識介紹：一種將交流電能轉變?yōu)橹绷麟娔艿陌雽?dǎo)體器件。通常它包含一個PN結，有正極和負極兩個端子，具有單向?qū)щ娦裕饕糜诟鞣N低頻整流電路。

常用型號：1N5398、FR107、FR104、SB3B0、GN1M、US1K、US1M、US1J、MBR3100、FR106、IN4007、UF4007、MBR3100、1N5399、FR106、1N4007、HER107、1SR154-600TE25

整流橋

知識介紹：整流橋也叫橋堆，就是將整流管封在一個殼內，分全橋和半橋。全橋內含四個二極管，半橋內含兩個二極管，用兩個半橋可組成一個橋式整流電路，多用于大電流的整流。

常用型號：DB107S、GBU10M-BP、D15XB60、MB6S、D15XB80、D25SB60-T、KBJ1006、GBJ1506、GBJ1008、SR5100L、D3SB60、D25XB60、D2SB60、GBJ25J 、RS405M、TS4B05G、KBL406、KBJ2506、G5SBA80、GBJ606

開關二極管

知識介紹：開關二極管是二極管的一種，是為在電路上進行"開"、"關"而特殊設計制造的一類二極管。它由導通變?yōu)榻刂够蛴山刂棺優閷?dǎo)通所需的時間比一般二極管短，主要用于電子計算機、脈沖和開關電路中。

常用型號：BAV99、1N4148W、LL34、BAV99、BAW56、1N4148、LL4148SG、PMLL4148L、BAV99、L1SS181LT1G

快恢復二極管

知識介紹：快恢復二極管（FRD）是一種具有開關特性好、反向恢復時間短特點的半導體二極管，其反向恢復時間較短，正向壓降較低，反向擊穿電壓（耐壓值）較高。主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中，作為高頻整流二極管、續流二極管或阻尼二極管使用。

選型建議：選用時著重額定電流、反向電壓和反向恢復時間。

常用型號：ES1J、US1M-13-F、UF4007-E3/73、DSEC30-06A、US1J、BYV26C、RFN2L6STE25、ER106、FFA30U60DN

肖特基二極管

知識介紹：肖特基（Schottky）二極管是貴金屬（金、銀、鋁、鉑等）為正極，以N型半導體為負極，利用二者接觸面上形成的勢壘具有整流特性而制成的金屬-半導體器件。是一種快恢復二極管,它屬一種低功耗、超高速半導體器件。其顯著的特點為反向恢復時間極短（可以小到幾納秒），正向?qū)▔航祪H0.4V左右，多用作高頻、低壓、大電流整流。

常用型號：BAT54C、SB3150、BAT54A、SS36、SS14、MBR1100、MBR3100、SB1100、ER302

穩壓二極管

知識介紹：穩壓二極管，又叫齊納二極管。利用pn結反向電流可在很大范圍內變化而電壓基本不變的現象，達到穩壓作用的二極管。工作在反向擊穿區，主要作為穩壓器使用。

常用型號：1N4746A-TAP、、IN4749A、1N4756AM、BZX79-C15、SMAZ5V1-13-F、SMAZ20-13-F、TZM5246B-GS08、BZT52C15、BZT52C18、1N5408、ZMM22、ZMM5V1、LEDZ5.6BT1G、DDZ15、SMAJ4747A、BZT52C9V1、UDZVTE-1710B、KDZV18B、1N5948B、1N5240B

檢波二極管

知識介紹：檢波（也稱解調）二極管的作用是利用其單向?qū)щ娦詫⒏哳l或中頻無線電信號中的低頻信號或音頻信號取出來，它的接觸面積小，不能通過大的電流，結電容也較小，頻率特性好，適用于高頻信號的檢波。

瞬態電壓抑制二極管

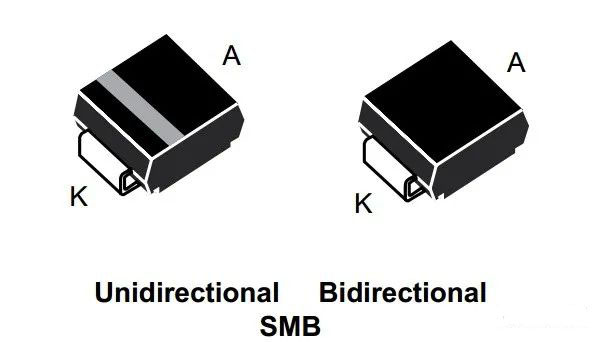

知識介紹：瞬態二極管（TVS），是一種二極管形式的高效能保護器件。當TVS二極管的兩極受到反向瞬態高能量沖擊時，它能以10的負12次方秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩梗崭哌_(dá)數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件，免受各種浪涌脈沖的損壞。

選型建議：

1.為滿足IEC61000-4-2國際標準，TVS管必須達到可以處理最8kV(接觸)和15kV(空氣)的ESD沖擊

2.最大峰值脈沖功耗PM是TVS能承受的最大峰值脈沖功耗值。另外，峰值脈沖功耗還與脈沖波形、持續時間和環境溫度有關，如果電路內出現重復性脈沖，應考慮脈沖功率的累積，有可能損壞TVS。

3.VRWM應等于或略高于電路的正常工作電壓，VBR不能小于電路的最大允許工作電壓。

觸發二極管

知識介紹：觸發二極管相當于兩個反方向并聯的二極管，是一種雙方向皆可導通的二極管。常用來觸發雙向可控硅 ，在電路中作過壓保護等用途。

選型建議：在實際應用中，應選擇轉折電流Ibo小、轉折電壓偏差△Ub小的觸發二極管

變?nèi)荻O管

知識介紹：變?nèi)荻O管也稱為壓控變?nèi)萜鳎歉鶕?jù)所提供的電壓變化而改變結電容的半導體，反偏電壓愈大，則結電容愈小。在高頻調諧、通信等電路中作可變電容器使用

選型建議：選用變?nèi)荻O管時，要注意結電容和電容變化范圍。使用變?nèi)荻O管時，要避免變?nèi)荻O管的直流控制電壓與振蕩電路直流供電系統之間的相互影響，通常采用電感或大電阻來作兩者的隔離。另外，變?nèi)荻O管的工作點要選擇合適，即直流反偏壓要選適當。一般要選用相對容量變化大的反向偏壓小的變?nèi)荻O管。

氣體放電管

知識介紹：氣體放電管采用陶瓷密閉封裝，內部由兩個或數個帶間隙的金屬電極，充以惰性氣體（氬氣或氖氣）構成，電路外加電壓過高時，氣體擊穿放電。常用于多級保護電路中的第一級或前兩級，起泄放雷電暫態過電流和限制過電壓作用。

選型建議：防雷電路的設計中，氣體放電管的直流擊穿電壓、沖擊擊穿電壓、通流容量等參數為關鍵因素。設置在普通交流線路上的放電管，要求它在線路正常運行電壓及其允許的波動范圍內不能動作，則它的直流放電電壓應滿足：min(ufdc)≥1.8UP。式中ufdc直流擊穿電壓，min(ufdc)表示直流擊穿電壓的最小值。UP為線路正常運行電壓的峰值。

常用型號：RA-362M-V7

開關二極管、快恢復二極管、肖特基二極管、穩壓二極管、瞬態電壓抑制二極管
