電阻器的符號-工作原理-類型及應用

電阻器

電阻器被認為是所有電子電路中使用最多和最重要的部件。看看電子領域的電阻器的工作原理，符號，類型和應用情況。

我們知道任何電子電路的基本思想都是電流。這也進一步分為兩種 - 導體和絕緣體。導體允許電子流動，而絕緣體則不允許。但是我們想要通過它們的電量取決于電阻器。如果高壓通過諸如金屬的導體，則整個電壓通過它。如果引入電阻器，則可以控制電壓和電流的量。

因此，“阻力可以定義為某種東西讓電流流過它的容易程度”。

導體的電阻低于絕緣體。電阻器用于控制電路的量被稱為電阻。

什么是抵抗？

抵抗的定義是基于德國物理學家Georg Simon Ohm給出的歐姆定律。

歐姆定律指出，電阻兩端的電壓[V]與流過它的電流[I]成正比。在這里，它的阻力[R]是比例常數。

因此，V = I * R.

抵抗單位

電阻的SI單位是歐姆[?]。歐姆的較高倍數和亞數值是千歐[KΩ]，兆歐[MΩ]，毫歐等等。

因此，電阻可以定義為使1安培的電流流過電路所需的電壓。如果電路需要100伏特來制作1安培流量，則電阻為100歐姆。

電阻器的符號

電阻器是2端子無源器件，符號如下。

電阻器的符號圖

電阻器的工作原理

電阻器的工作可以用流過管道的水的相似性來解釋。考慮允許水流過的管道。如果管道直徑減小，水流量將減少。如果通過增加壓力來增加水的力，則能量將作為熱量消散。管道的頭端和尾端的壓力也會有很大差異。在該示例中，施加到水的力類似于流過電阻的電流。施加的壓力可以與電壓相似。

電阻串聯和并聯電路

可能存在兩個或更多個電阻器應連接在電路中的情況。最簡單的連接方式是串聯和并聯方式。

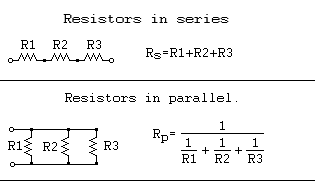

在串聯連接中，電阻器將以串聯路徑連接，并且流過電阻器的電流將是相同的。電阻兩端的電壓等于每個電阻兩端的電壓之和。這是串聯連接的電阻器圖。三個電阻器R 1，R 2和R 3串聯連接。總電阻R total由下式給出

R total = R 1 + R 2 + R 3

電阻串聯和并聯

在并聯連接中，電阻器將處于并聯路徑中，并且跨每個部件施加的電壓將是相同的。電阻兩端的電流將等于每個電阻兩端的電流之和。上圖顯示了電阻的并聯連接。三個電阻器R 1，R 2和R 3并聯連接。總電阻R total由下式給出

1 / R total = 1 / R 1 + 1 / R 2 + 1 / R 3。

因此，R total = R 1 * R 2 * R 3 / R 1 + R 2 + R 3

功率耗散在電阻器中

電阻的功耗由公式給出

功率，P = IA 2 * R = V * I = V 2 / R

第一個等式是從焦耳的第一定律得到的，而另外兩個是從歐姆定律得到的。

電阻的類型

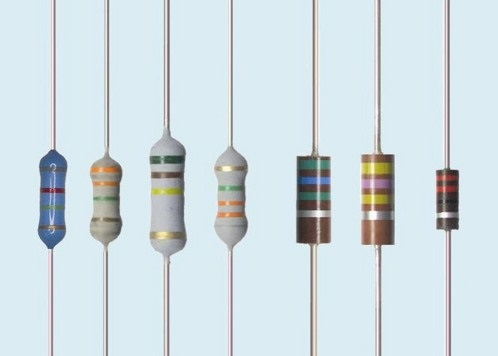

最常用的電阻看起來都一樣。它們看起來像一個側面有彩色條紋的小蟲子。有許多類型的電阻可用。最常見的一種陶瓷棒由內部銅線纏繞而成。銅匝數和銅的厚度決定了元件的電阻。轉彎越多，厚度越小，阻力越大。還有一些帶有螺旋碳圖案的電阻器，而不是銅繞組。這種電阻器用于制造較小值的電阻器。讓我們仔細看看所有電阻器。

1. 繞線電阻器

帶有銅線的陶瓷棒的電阻稱為繞線電阻。這種電阻具有電感效應，因為它們具有銅繞組。即使導線以交替的反轉狀態纏繞在一起，也會產生電感。因此，使用不同類型的繞組。一種類型的繞組稱為扁平薄成形器方法，其有助于在很大程度上減小線圈的橫截面積。還有其他類型的繞組稱為Ayrton-Perry繞組和雙線繞組。一些線繞電阻器具有鋁制外殼，因此它們可以連接到散熱器，散熱器散熱。

2. 碳組合電阻器

它們是通常的電阻器，具有圓柱形的電阻元件。電阻元件是碳粉和陶瓷的混合物。借助樹脂將該混合物保持在一起。該混合物嵌有線引線。然后將其連接到由鉛制成的導線上。可以通過稱為顏色編碼的方法找到電阻器的值，該方法被涂在電阻器的外部主體上。

如果碳濃度增加，則組分的電阻降低。現在這種類型的電阻器并不常用。雖然這種電阻非常可靠，但它們的過熱和過壓特性并不那么可靠。

3. 碳膜

這種類型的電阻適用于在一定溫度范圍內工作的電路。通過在絕緣基板上沉積碳膜來制造電阻器。它們的工作溫度范圍為-55°C至155°C。電壓范圍從100伏到650伏不等，電阻從1Ω到10MΩ。

4. 薄膜和厚膜電阻器

這種類型的電阻器是現在使用的流行的表面貼裝器件電阻器的主干。這些名稱區分了將薄膜施加到圓筒上的方式。該

對于薄膜電阻器，使用真空沉積方法將電阻材料包括在絕緣基板上。這種類型的電阻器通常用于制造印刷電路板。這種類型的電阻器可以產生精確的電阻，因為可以控制其整個制造過程。

厚膜也以與薄膜相同的方式生產。但他們也有一些額外的化合物，如玻璃和絲網印刷液。

它們的溫度范圍和價格都各不相同。薄膜比厚膜更貴。

5. 金屬膜電阻器

這種類型的電阻器是通過涂覆鎳鉻[NiCr]制成的。制作這種電阻的過程類似于薄膜電阻的過程。不同之處在于使用的化合物。

6. 電流表分流電阻

這是用于電流檢測的最獨特的電阻器類型。它有四個端子，用于毫歐和微歐范圍。雖然它們用于測量小電流，但如果允許電流通過分流機構，它們也可用于測量高電流。通過這種機制，電流根據其上的電壓降來測量。

分流機構由兩個黃銅塊組成。它們之間是低溫合金電阻合金條。螺栓擰入塊中的大螺栓形成電流連接。

還有其他類型的電阻，如引線排列電阻，柵極電阻等。還有可變電阻器，如抽頭電阻器，金屬氧化物變阻器（MOV）和應變計。

顏色編碼

通過顏色編碼找出電阻的值。電阻器的外殼上有一條顏色帶。以下是確定電阻值的步驟。

1. 所有電阻器都有三個色帶，然后是一個空格，然后是第四個色帶。第四個顏色帶是棕色，紅色，金色或銀色。

2. 要讀取顏色，請將其轉到左邊三個連續顏色的位置，然后是空間和其余顏色。

3. 左邊的前兩個顏色表示該值的前兩位數字。第三種顏色代表數字乘數。也就是說，它表示你必須將前兩個數字相乘多少。因此，如果前三種顏色的電阻為棕色，黑色和紅色，則電阻值為10 * 100 = 1000歐姆或1K。

4. 最后一個頻段，在空格后表示電阻的容差。這表示電阻器的精度范圍。因此，除了上面的三種顏色，如果第四種顏色是金色，則意味著你的公差在+/- 5％之間。因此，電阻的實際值可以在950歐姆和1K之間。

5. 還可以有五種顏色的電阻器。如果是這樣，前三個表示數字，第四個表示乘數，第五個表示公差的百分比。這表明可以從5色電阻器獲得更精確的電阻器值。

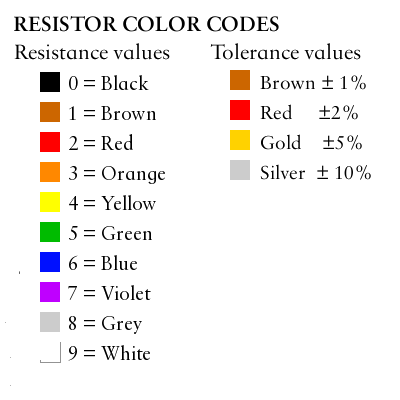

看看下面給出的顏色及其相關數字。

電阻器的顏色編碼

電阻器的應用

雖然電阻會造成電力浪費，但它在我們的日常生活中有很多優點和應用。

1. 電阻是燈泡工作的主要成分之一。當電流通過燈泡的燈絲時，由于它的尺寸較小，它會變得非常熱，因此會變亮。雖然這種機制浪費了大量電力，但我們不得不用它來獲取光線。現在使用的燈比舊的熒光燈高效。

2. 類似的長絲工作是我們一些常用家用電器的主要成分，如電熱水壺，電暖器，電淋浴，咖啡壺，烤面包機等。

3. 可變阻力的應用對我們也有幫助。我們的電視，收音機，揚聲器等都是基于這個原則。
