電阻的基本知識介紹

電子電路一共有八大金剛：電阻、電容、電感、二極管、三極管、場效應管、可控硅、光電耦合器。

這些都是廣泛應用于電子電路的基本元件

本篇文章介紹第一個元件：電阻

.電阻

電阻是物質中阻礙電子流動的能力，即電阻值，單位Ω。 電阻器是對電流流動有一定阻抗力的器件。為了表述更方便，通常將電阻器簡稱為電阻。

1.1 電阻的種類

1. 色環電阻器

色環電阻器就是在其表面用不同的顏色的環來表示阻值等參數的電阻器，如圖1.1所示。

常用的有4色環和5色環電阻器。對于4色環電阻，前3環代表阻值，最后一環代表誤差。對于5色環電阻器，前4環代表阻值，最后一環代表誤差。

在色環電阻器中，緊靠電阻器一端的色環為第一環，露著電阻本色多的一環為末環。

由于只有金色環和銀色環代表誤差，因此只要是金環或銀環必為末環。關于如何讀取色環信息的方法會在本節內容的“電阻器識別”章節給出。

色環電阻器

圖1.1：色環電阻器

2. 貼片電阻器

貼片電阻器又名片狀電阻器，表面安裝電阻。貼片電阻器主要有矩形和圓形兩種形狀。常用的貼片電阻器為黑色扁平小方塊，兩邊的引腳焊片呈銀白色，如圖1.2所示。

貼片電阻器具有體積小，重量輕，電性能穩定，可靠性高，裝配成本低，機械強度高和高頻特性優越的特點。

貼片電阻器

圖1.2：貼片電阻器

3. 水泥電阻器

水泥電阻器是一種繞線電阻，將電阻繞于無堿性耐熱瓷件上，外面加上防腐蝕耐熱耐濕材料固定而成。一般情況下，外部填充物為水泥，故稱水泥電阻器。

水泥電阻器具有耐高功率，散熱性好，穩定性好，耐震的特點。常用于過流檢測，保護電路，音頻功率放大的電路中。

水泥電阻器

圖1.3：水泥電阻器

4. 排阻

排阻又名網絡電阻器，排阻是將多個電阻器按一定順序封裝在一起而制成的符合電阻器。

排阻分為直插式和貼片式。

直插式排阻通常都有一個公共端，在其表面用一個小白點表示。常見的直插式如圖1.4所示。

排阻有A-I ，共9種不同的型號，每種不同的型號器其內部電路均不相同。排阻的型號均可在排阻表面的標識上讀出。

貼片式排阻有8P4R（8引腳4電阻）和10P8R（10引腳8電阻）兩種。貼片式電阻如圖1.5所示。

排阻具有方向性，與色環電阻相比具有整齊、少占空間的優點。

直插式電阻器

貼片式

5. 保險電阻器

保險電阻器又名熔斷電阻器。保險電阻器在電路中起著保險絲和電阻的雙重作用，主要應用于電源輸出電路中。保險電阻一般電阻比較小，功率也比較小。當電路發生短路故障時，電路會出現過流情況，保險電阻器的溫度會很快上升，這時電阻會受熱而熔斷，起到保護作用

6. 敏感電阻器

敏感電阻器的阻值會隨著外部環境因素的變化而變化，下面將介紹幾種在電子電路中廣泛應用的敏感電阻器

光敏電阻器：光敏電阻器受光后，其阻值會變小。光敏電阻器在無光時，其按電阻一般大于1500Ω。

NTC 熱敏電阻器：阻值隨溫度升高而減小。

PTC 熱敏電阻器：阻值隨溫度升高而升高

壓敏電阻器：當壓敏電阻器兩端的電壓達到一定臨值，其阻值會急劇減小。

1.2 電阻型號命名方法

電阻的命名方法,一般有4部分組成,包括主稱、材料、分類、序號。

1.主稱,如果該位置為R則表示電阻,該位置是W則表示是電位器。

2.材料,T表示碳膜,S表示有機實心,J表示金屬膜,Y表示氧化膜等。

3.分類,1表示普通,3表示超高頻,5表示高溫,8表示高壓等。

4.序號,用數字表示,表示同類產品中的不同的型號。

在電路原理圖中，電阻器通常用大寫字母“R”表示，保險電阻器用“RX”，“F” 或“XD” 表示，熱敏電阻用”RM”表示。

1.3 電阻器的識別

1. 直標法

直標法是將電阻值的標稱值用數字和文字符號按一定組合規律標在電阻體上

為了防止小數點在印刷不清時引起誤會，故將小于1的值放在字母后面。如0.22Ω=R22，2.2Ω=2R2，2200Ω=2K2，2210000Ω=2M21.

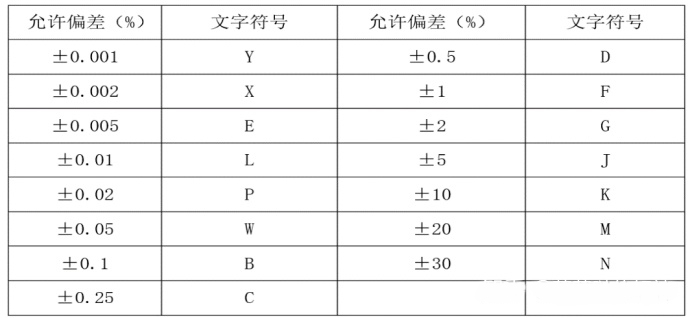

如圖電阻器阻值的允許誤差則由字母表示。

圖1.6：表示誤差的文字符號

2. 色標法

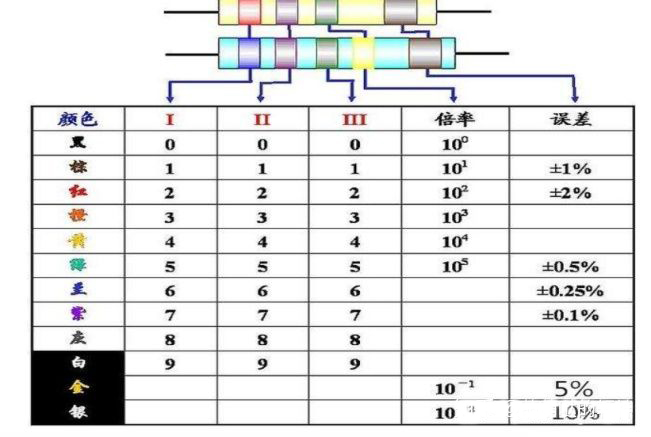

如圖，電阻器除了直接標注外，還可用色環來表示。

圖1.7：色環法表示電阻

若有一個電阻采用四色環表示。其第一色環是十位數，第二色環是個位數，第三色環為應乘位數，第四色環為誤差率。

3. 數碼標法

在電路圖上用三位數字來表示元器件標稱阻值的方法被稱為數碼標示法。該法常見于貼片電阻器上。

在三位數字中，從左往右的前兩位為有效數字，第三位數字表示因在有效數字后所加0的個數。如“103”表示10*103，“334”表示33*104.

1.4 電阻主要參數

1. 標稱阻值與誤差

電阻器上所標注的數值代表標稱阻值，為了方便規范生產，不是任一種阻值都可以生產。電阻器的阻值按其精度主要分為四大系列，分別為E-6,E-12,E-24,E-96。

電阻器的允許誤差是指實際阻值與廠家標注阻值間的誤差，實際值在誤差允許范圍之內的都被稱為合格電阻器。

2. 額定功率

電阻的額定功率指電阻正常工作時能長期連續工作并能滿足性能要求的最大功率。超過這個值，電阻會因為過分發熱而燒毀。

3. 最高工作電壓

最高工作電壓指電阻器在長時間工作時不會使其過熱或被擊穿時的工作電壓。若電壓超過該值，電阻器內部可能會出現火花，導致電路性能偏差。

4. 高頻特性

電阻器在高頻工作下，電阻器將會變成一個直流電阻串聯分布電感，并聯分布電容的原件。這時要考慮電阻器的固有電感與固有電容對電路的影響。

1.5 電阻的應用

1. 降壓

若某個用電器的額定電壓小于電源電壓時，為了使其正常工作，可以將電阻與用電器串聯，讓電阻承擔一部分電壓來確定用電器可以正常工作。那么這個電阻器就叫做降壓電阻器。

2. 限流

限流電阻是由電阻串聯于電路中，用以限制所在支路電流的大小，以防電流過大燒壞所串聯的元器件。同時限流電阻也能起分壓作用。

3. 信號隔離

當電路中的某一點需要多個信號輸入時，通常用一個高阻值電阻器將這幾個輸入信號隔開，以防止這些信號互相干擾

1.6 電阻器檢測

在檢測電阻時為了提高精度，應依據被測電阻的標稱阻值來選合適的量程。對于指針式萬用表，由于歐姆擋刻度非線性，只有表盤中間的刻度較為精確，因此在測量時應盡可能選擇合適的量程使表針指向刻度盤中間部位。

由于人體是有一定阻值通導性的，因此在測大于10kΩ的電阻時，手不要碰觸表筆和引腳部分。
