電源模塊中幾種過流保護的方式普及

隨著電源模塊廣泛應用在各個領域的電子設備，在使用過程中難免會因為其他的因素而導致出現過流、過壓或者短路等現象，為了保護產品性能，電源模塊都會設計有過流及短路保護功能。下面淺談下幾種過流保護的方式。

第一種：額定電流下垂型

打嗝式，自恢復。原理是檢查電路看看有沒有出現過流，然后反饋給控制電路關閉輸出，過一定的時間如果還檢查出過流，再反饋控制，直到過流消失。

第二種：恒流型

產品保持一個恒定的電流值，由于電流值比滿載大，所以設計功率余量就要比標稱的大。

第三種：恒功率型

當出現過流時，輸出功率保持不變，電流變大，就通過減少輸出電壓來保護。

過流保護是當輸出短路或過載時，對電源模塊或負載進行保護。過流保護原理是當電網中發生相間短路故障時，電流會突然增大，電壓突然下降，按線路選擇性的要求，整定電流繼電器的動作電流的。當線路中故障電流達到電流繼電器的動作值時，電流繼電器動作按保護裝置選擇性的要求，有選擇性地切斷故障線路。

對于電路過流保護一般控制方法關斷式或者限流式，過流電路一般是用熔斷絲限流保護或者采取采樣電阻獲取電路信號。保險絲限流保護廣泛應用于開關電源、電源模塊等電路當中，保險絲有自恢復和不可恢復的，PPTC就屬于不可恢復的一種，保險絲的工作原理是電流發生異常時候，當功率升高到一定的強度時候，電流導致溫度過熱保險絲熔斷，輸入電路斷開。

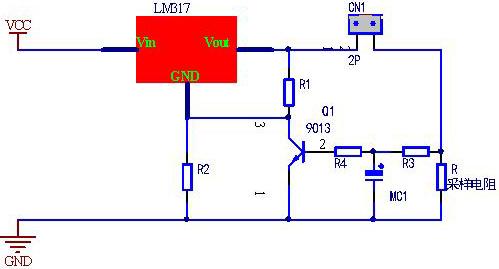

采樣電阻獲取限流信號保護，如上圖是LM317限流保護電路，2P的連接器接負載，其中R是采樣電阻，一旦電流過大，電容MC1充電，充電大于達到三極管9013的導通電壓，LM317的輸出電壓降至它的基準電壓之下，也可就是1.25V左右，從而保護負載。

過電流保護主要包括短路保護和過載保護兩種類型。短路保護的特點是整定電流大、瞬時動作。電磁式電流脫扣器、繼電器及熔斷器常用作短路保護元件。過載保護的特點是整定電流較小、反時限動作。熱繼電器、延時型電磁式電流繼電器常用作過載保護元件。
