電源電路設計，MOS管防反接和降壓電路解析

NMOS防反接電路原理圖

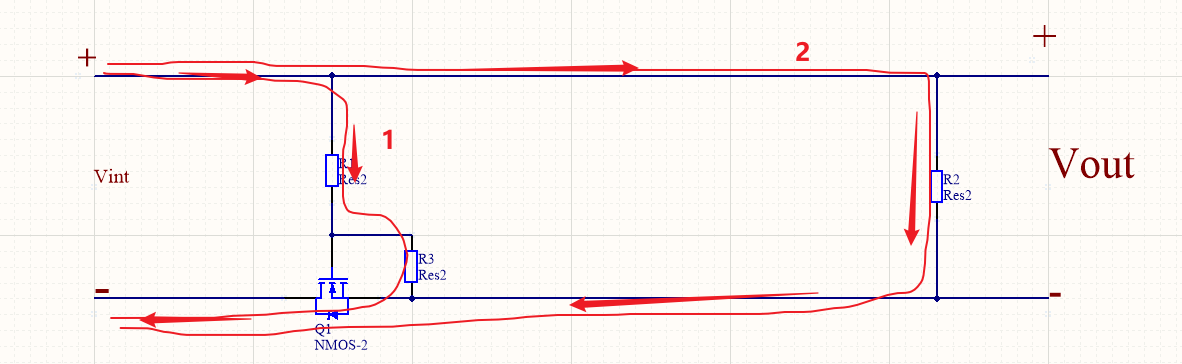

上圖表示電源插頭沒有插反的情況，當電流從Vint的正極流入以后，先經過1號回路，經電阻R1,R3以及NMOS的體二極管回流到地，此時體二極管的壓降可以忽略，那么電阻R1和R3分壓后,R3上分得的電壓也就是MOS管的GS間電壓大于MOS管的導通電壓，因此，MOS管導通，大電流（圖中2號線）流經負載R2，經MOS回流到地，此時的MOS管壓降非常低，滿足了大電流的要求。

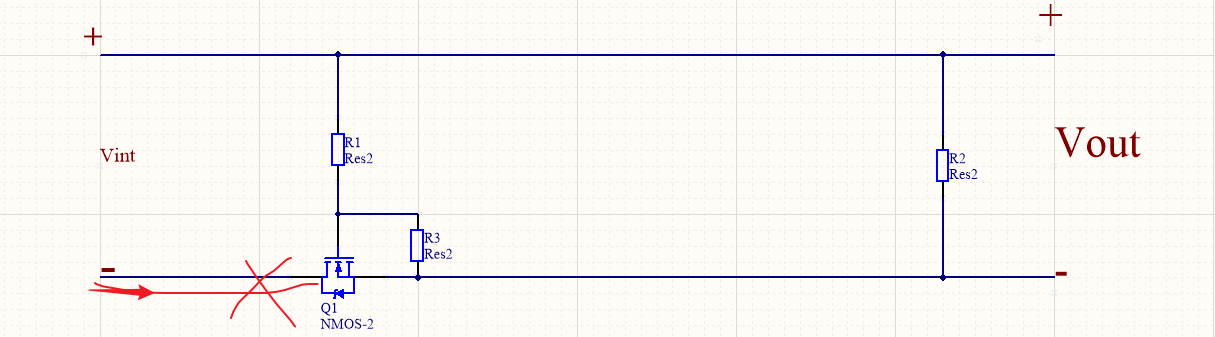

上圖表示電源插頭插反的情況，當電流從Vint的負極流入時，電流會被MOS管的漏極反向截止擋住，這是因?yàn)镸OS管的GS極之間沒有電壓導致，因此整個電路都是開路，成功的保護了整個后級電路。

上面介紹的是用NMOS來做防反接電路，當然PMOS也是可以用來做防反接電路的，原理基本和NMOS一樣。不過PMOS一般是用在電源端，應用與供地的電路。

MOS管降壓穩壓電路

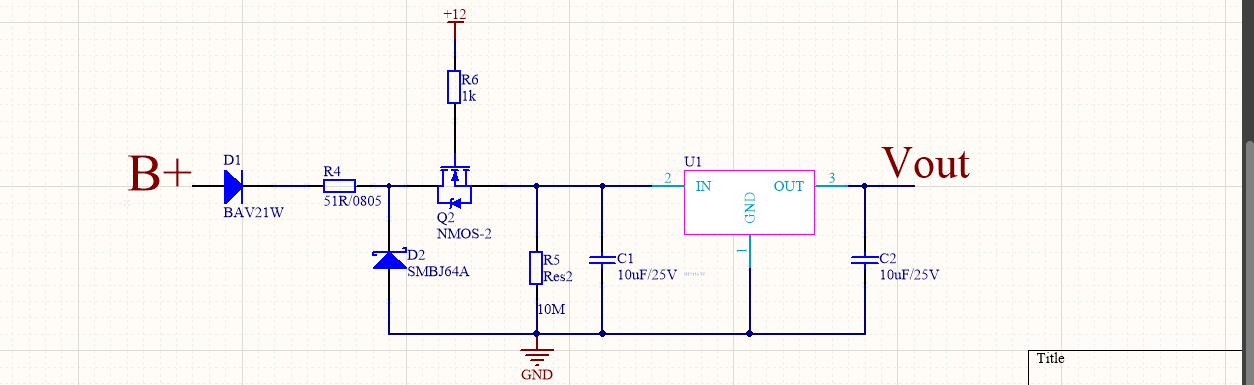

上圖是一個非常經典的低成本MOS管降壓電路。下面具體分析一下：

NMOS管Q2在這里其關鍵作用，用來降壓穩壓。它是工作于放大區的。假設NMOS管Q2的Vgs值為2.5V,那么NMOS管Q2的源極輸出電壓為12V-2.5=9.5V左右，這個時候B+這邊的電壓發生一定范圍的跳動也是沒關系的，NMOS管Q2的輸出不會受影響。其中要考慮的就是NMOS管Q2的DS間耐壓值是否承受的了。

當負載電流較大時，我們需要考慮此時的NMOS管Q1也會存在很大的功率，發熱量會很大，因此layout要注意做好散熱。
