電容的串聯和并聯區別介紹

首先大概說一下結論，兩個相同容值和耐壓值的電容，并聯之后：耐壓值不變，容值增加。C=C1+C2.串聯之后：耐壓值為兩電容之和，容值減小1/C=1/C1+1/C2.

電容串聯是電子電路中常用的一種連接方式，將元器件的首尾相連，形成一個閉合的電路。在電容串聯中，就是將兩個或多個電容器的連接方式改為首尾相連，從而形成一個串聯電路。這種串聯電路可以起到改變電路的電容值、耐壓值，電感值和阻抗等參數的作用，常被用于濾波、諧振、旁路等電路中。在串聯電路中，電容的連接方式非常重要，因為不同的連接方式會對電路的性能產生不同的影響。因此，在電路設計中，需要根據實際需要選擇合適的電容串聯方式，以達到預期的效果。

電容并聯：將電子元器件的首端與首端相連、尾端與尾端相連，從而形成并聯電路。這是電子技術中一種常見的電路連接方式，可以增加電容的容值。

那么電容的串聯和并聯有什么區別呢？下面我們一起來看下電路圖，可以更加容易理解：

電容并聯：

當兩個電容并聯后它們的耐壓值為兩者耐壓中最低的那個值（以電壓最低的那個電容的耐壓值為準），但是電容的容量為兩個電容的容值之和。因此可以得出：電容并聯容量增加，耐壓不變或者變小。

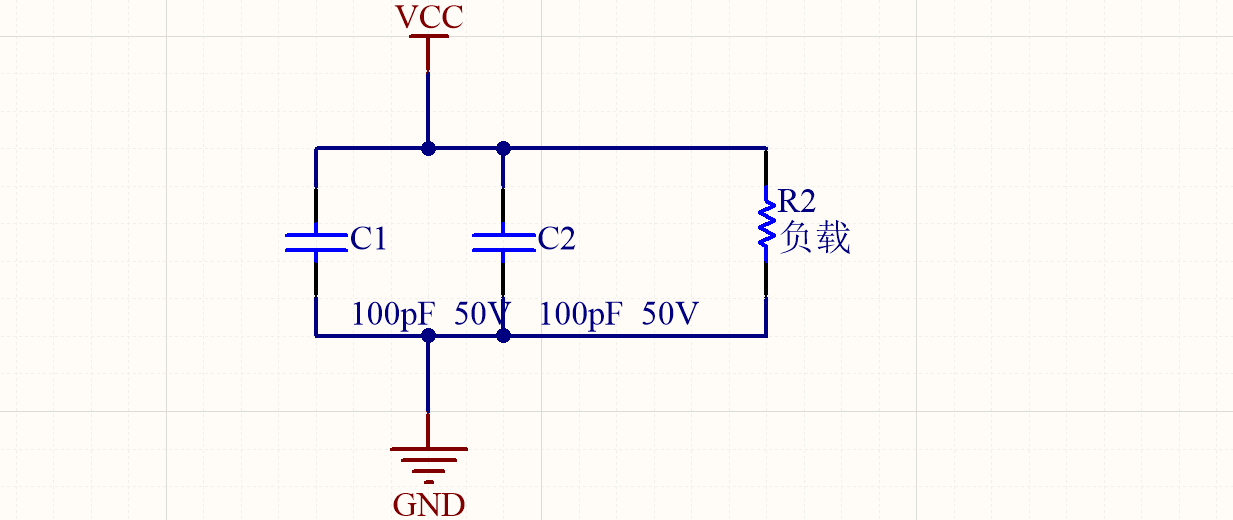

如上圖，就是 電容并聯后的簡易電路，C1為100pF/50V的耐壓，C2為100pF/50V的耐壓，經過并聯形成回路后，t它的容量是200pF，耐壓值是50V。

得出結論，電容并聯：各電容容量相加，耐壓以最小的為準。

電容串聯

當兩個電容串聯后，它們的耐壓值為兩者耐壓值之和，容量為兩電容的倒數之和1/C=1/C1+1/C2.

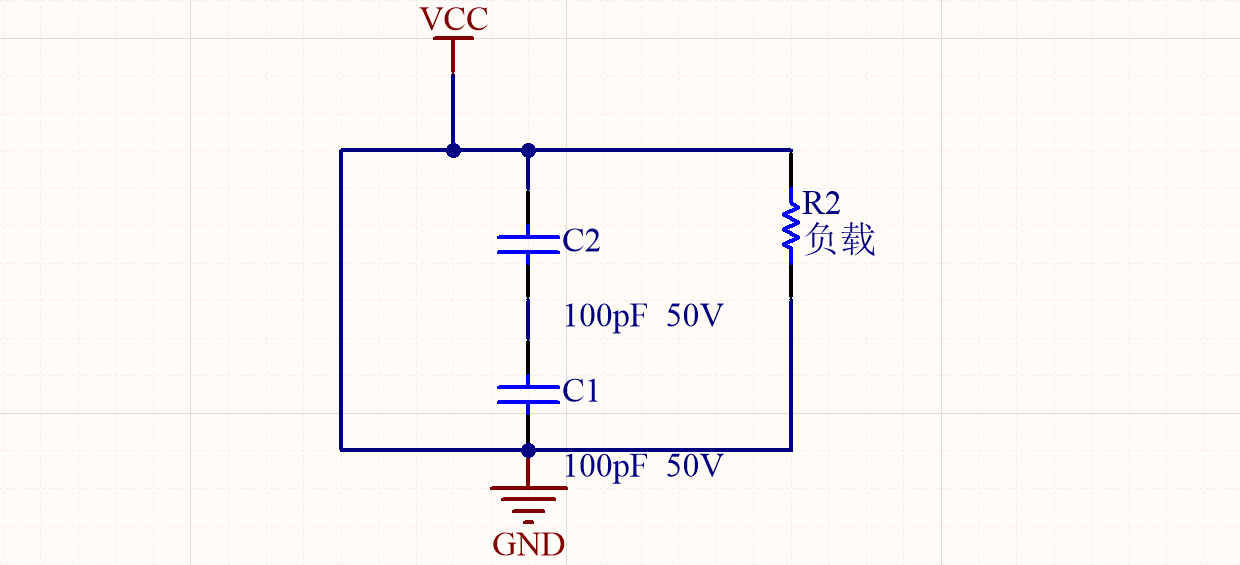

如上圖，是兩個電容串聯的簡易電路，C1為100pF/50V的耐壓，C2為100pF/50V的耐壓，經過串聯形成回路后，它們的容量是50pF,耐壓是100V。

得出結論：電容串聯電路：電容串聯的個數越多，電容量越小，但它們的耐壓值越大，關系式為：1/C總= 1/C1+1/C2…1/Cn。

所以，并聯電容的主要作用是增加它們容量值，串聯電容的主要作用是減小它們容值，來提高耐壓值；在實際電路中電容串聯用的較少，并聯用的比較多，一般用作濾波電路。但是濾波電路會選用一大一小容值的電容類型，目的并不是為了提高容值，而是為了更好的濾波效果。濾掉高頻和低頻干擾。
