單向TVS管與雙向TVS管怎么區分

瞬態抑制二極管（Transient Voltage Suppressor）簡稱TVS，是一種二極管形式的高效能保護器件。當tvs管的兩極受到反向瞬態高能量沖擊時，它能以10的負12次方秒量級的速度，將其兩極間的高阻抗變?yōu)榈妥杩?，吸收高達數千瓦的浪涌功率，使兩極間的電壓箝位于一個預定值，有效地保護電子線路中的精密元器件，免受各種浪涌脈沖的損壞。它具有響應時間快、瞬態功率大、漏電流低、擊穿電壓偏差、箝位電壓較易控制、無損壞極限、體積小等優點。 tvs管有單向與雙向之分，單向tvs管的特性與穩壓二極管相似。

TVS管工作原理：

器件并聯于電路中，當電路正常工作時，它處于截止?fàn)顟B(tài)（高阻態），不影響線路正常工作，當電路出現異常過壓并達到其擊穿電壓時，它迅速由高阻態變?yōu)榈妥钁B(tài)，給瞬間電流提供低阻抗導通路徑，同時把異常高壓箝制在一個安全水平之內，從而保護被保護IC或線路；當異常過壓消失，其恢復至高阻態，電路正常工作。

TVS允許的正向浪涌電流在TA＝250C，T＝10ms條件下，可達50～200A。雙向TVS可在正反兩個方向吸收瞬時大脈沖功率，并把電壓鉗制到預定水平， 雙向TVS適用于交流電路，單向TVS一般用于直流電路。可用于防雷擊、防過電壓、抗干擾、吸收浪涌功率等，是一種理想的保護器件。耐受能力用瓦特（W）表示。

TVS二極管可以很方便地與其它器件集成在一個芯片上，現有很多將EMI過濾和RFI防護等功能與TVS管集成在一起的器件，不但減少設計所采用的器件數目降低成本，而且也避免PCB板上布線時易誘發的伴生自感。

從而確保后面的電路元件免受瞬態高能量的沖擊而損壞。 TVS的反應速度絕對比RC回路快的多，抑制反向的用單向TVS， 有交流的用雙向TVS。

tvs單/雙向區別：

1.單向用在直流。雙向用在交流；

2.單向TVS管的特性與穩壓二極管相似，雙向TVS管的特性相當于兩個穩壓二極管反向串聯；

3.極間電容Cj單向的比雙向的大。以LRC的為例，單向的電容C有65PF，雙向的只有15PF;

4.USB數據線上全部用的雙向；

5.電流曲線不同。單方向的TVS管的電路符號與普通的穩壓管相同，其正向特性與普通二極管相同，反向特性為典型的PN結雪崩器件。雙向二極管正反向都是典型的PN結雪崩器件。

區分TVS管的單雙向方法：

1、看型號

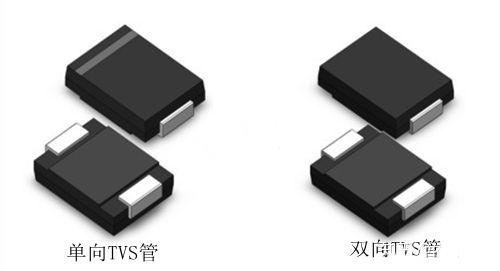

單從型號表面我們就可以判斷，雖然不同品牌命名方式不同，但都有規律，列如下圖優恩的TVS管，單向的TVS管表面有一橫線，雙向的TVS管是沒有橫線的。

2、看規格書

雙向為雙向?qū)?/p>

單向為單向?qū)?/p>

3、萬用表測

測量二極管的檔位，單向一邊通，雙向2邊都有電壓；

測直流，雙向?qū)ΨQ，單向只有反向是雪崩擊穿特性，一般1mA下測。
