單向可控硅性能檢測有哪幾種方法?

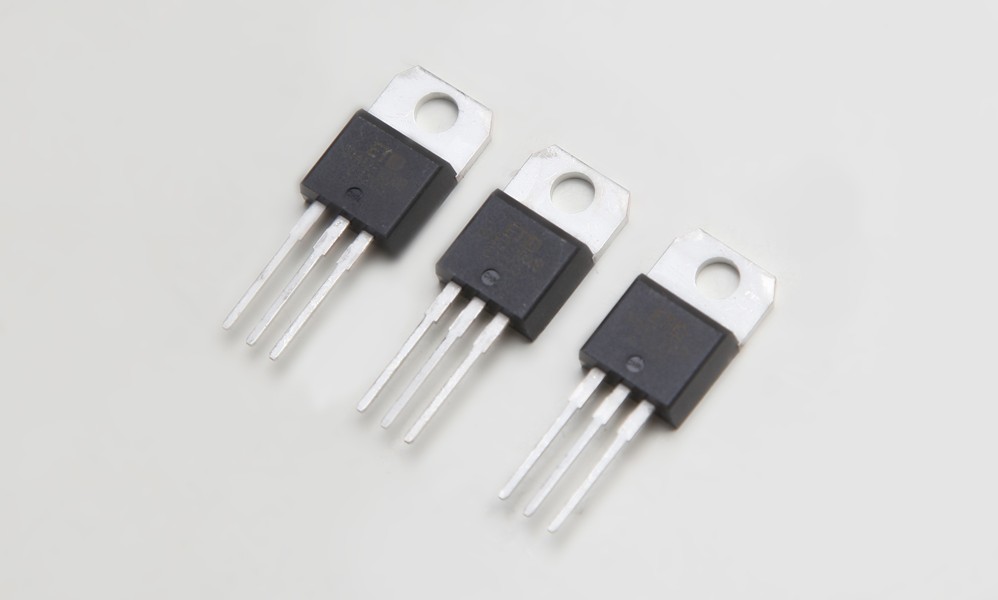

單向可控硅性能檢測有哪幾種方法？單向可控硅是一種可控整流電子元件，能在外部控制信號作用下由關斷變為導通，但一旦導通，外部信號就無法使其關斷，只能靠去除負載或降低其兩端電壓使其關斷。

單向可控硅是由三個PN結PNPN組成的四層三端半導體器件與具有一個PN結的二極管相比，單向可控硅正向導通受控制極電流控制；與具有兩個PN結的三極管相比，差別在于可控硅對控制極電流沒有放大作用。

可控硅質量好壞的判別可以從四個方面進行。第一是三個PN結應完好；第二是當陰極和陽極間電壓反向連接時能夠阻斷，不導通；第三是當控制極開路時，陽極和陰極間的電壓正向連接時也不導通；第四是給控制極加上正向電流，給陰極和陽極加正向電壓時，可控硅應當導通，把控制極電流去掉，仍處于導通狀態。

用萬用表的歐姆擋測量可控硅的極間電阻，就可對前三個方面的好壞進行判斷。具體方法是：

用R×1k或R×10k擋測陰極和陽極之間的正反向電阻（控制極不接電壓），此兩個阻值均應很大。電阻值越大，表明正反向漏電電流愈小。如果測得的阻值很低，或近于無窮大，說明可控硅已經擊穿短路或已經開路，此可控硅不能使用了。

用R×1k或R×10k擋測陽極和控制極之間的電阻，正反向測量阻值均應幾百千歐以上。

用R×1k或R×100擋，測控制極和陰極之間的PN結的正反向電阻在幾千歐左右，如出現正向阻值接近于零值或為無窮大，表明控制極和陰極之間的PN結已經損壞。反向阻值應很大，但不能為無窮大。正常情況是反向阻值明顯大于正向阻值。

萬用表選電阻R×1擋，將黑表筆接陽極，紅表筆仍接陰極，此時萬用表指針應不動。紅表筆接陰極不動，黑表筆在不脫開陽極的同時用表筆尖去瞬間短接控制極，此時萬用表電阻擋指針應向右偏轉，阻值讀數為10歐姆左右。如陽極接黑表筆，陰極接紅表筆時，萬用表指針發生偏轉，說明該單向可控硅已擊穿損壞。
