單向和雙向TVS管的對比區別

單向的TVS管有正負極的區別，使用方法與穩壓管方法一致 ，雙向的TVS無正負極區別。單向TVS用表測試時和普通二極管特性接近，也是單向導通，正向導通約0.6V壓降，方向低壓時無窮大，超過其雪崩電壓才導通，雙向TVS相當于兩只特性一致的單向TVS復合，普通表測都不導通。下面小編為大家準備的單雙管的比例區別：

一、用萬用表測：

測量二極管的檔位，單向一邊通，雙向2邊都有電壓；

測直流，雙向對稱，單向只有反向是雪崩擊穿特性，一般1mA下測。

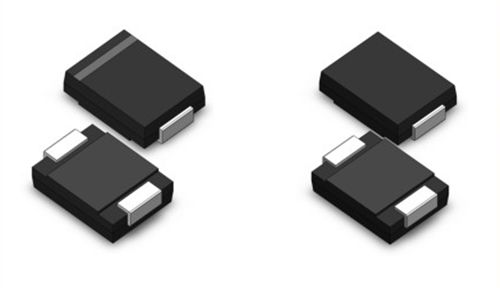

4.所有TVS管放大后會有根陰極線，它是用來區分二極管的正負極的，與單雙向無關。

二、單/雙向使用上的不同點：

1、單向用在直流。雙向用在交流；

2、TVS管有單向與雙向之分，單向TVS管的特性與穩壓二極管相似，雙向TVS管的特性相當于兩個穩壓二極管反向串聯；

3、極間電容Cj單向的比雙向的大，以LRC的為例，單向的電容C有65PF，雙向的只有15PF;

4、USB數據線上全部用的雙向；

5、電流曲線不同。單方向的TVS管的電路符號與普通的穩壓管相同，其電壓－電流特性曲線如圖3所示，其正向特性與普通二極管相同，反向特性為典型的PN結雪崩器件，雙向二極管正反向都是典型的PN結雪崩器件。

在TVS管選型方面還是需要專業工程師指導，經過參數領域分析后針對性選型比較安全。
