單相電機為什么要加電容-單相電機的電容如何選

一、單相電機為什么要加電容？

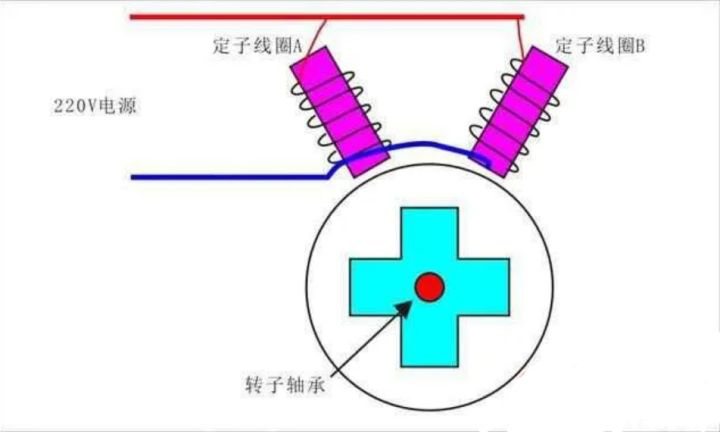

1.兩個線圖同時得電

對于單相異步電動機來說，只有一路交流電。同時接在定子線圖A和B時（線圈通電產生磁場，吸引轉子進行轉動），會有什么情況發生呢？對，沒錯，轉子可能順時針轉動，也可能逆時針轉動。這種電機不能用于實際生產中。

2.兩個線圈得電有先后順序

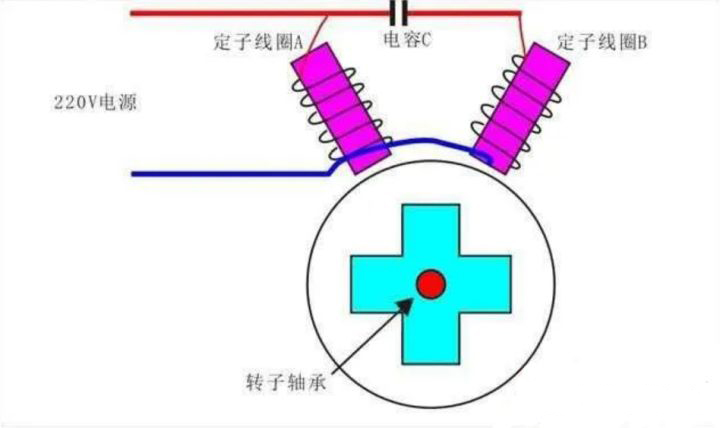

還是上面的電機模型圖，如果我讓線圈A先得電，線圈B后得電，那么轉子肯定是逆時針轉動。同理，順時針轉動。

這樣電機的方向就確定了，不會出現可左可右的情況。

可喜的是，我們的電源是交流電，對于交流電來說，電流超前或滯后采用電感或電容就動實現，電機本身就是電感了，只能通過電容來實現了。

雖然說叫啟動電容，但這個電容主要是用來移相，也就是讓線圈得電順序不一樣。

以上也就說明了為什么要加啟動電容的原因了。

單相電機單靠運行繞組是無法實現正常啟動的，必須加裝啟動繞組再通過電容裂相，來幫助電機啟動。在設計上，有的電機啟動后會通過離心開關斷開啟動繞組和電容的回路，單靠運行繞組來工作。而有的電機，則沒有離心開關，在電機啟動后，啟動繞組會作為副繞組和電容繼續幫助電機正常運轉。

有的電機還在啟動電容的基礎上安裝了運行電容，一般比啟動電容小，其目的是為了提高電機力矩，和副繞組配合幫助主繞組完成運轉。其實這也可以理解為在普通電容運轉電機的內部多加了一個啟動電容。

二、單相電機的電容怎么選

單相電機工作電容的計算公式：GC=1950I/Ucos∮（微法）

I：電機電流

U：?jiǎn)蜗嚯娫措妷?/p>

cos∮：功率因數，取0.75

1950：常數

如果取單相電為220Vrms

則GC=1950I/Ucos∮=1950P/(U^2)cos∮=1950*P/(220*220)*0.75≈0.03*P(uF)

其中P為電機功率

算出單相電機工作電容后，起動電容按工作電容的1-4倍（啟動電容越大則啟動電流越大，對外面電網干擾也越大）、啟動扭矩增大，啟動越快。

反之，如果啟動電容越小則啟動電流越小（對外面電網干擾也越小）、啟動扭矩越小，啟動越慢。耐壓必須大于交流輸入電壓最大峰值（220Vrms*1.414≈311），可取400V耐壓或更高的耐壓。
