導通電阻Rds(ON)低至0.67歐姆的MOSFE介紹

導通電阻Rds(ON)是場效應管（MOSFET）的一項重要參數，是工作時MOSFET漏極D和源極S之間的電阻值，單位是歐姆。對于同類MOSFET器件，Rds(ON)數值越小，工作時的損耗（功率損耗）就越小，所以實際應用中要求Rds(ON)越小越好。

由于能源日趨緊張，越來越多的均需要超低Rds(ON)，例如ORing、熱插拔操作、同步整流、電機控制與蓄電池保護等，以便降低I2R損耗并提高效率。然而，具備類似Rds(ON)的一些同類器件，由于在縮小晶圓單元間隔的同時，其SOA(評估MOSFET耐受性的性能)和最大ID額定電流將會被降額或折中。

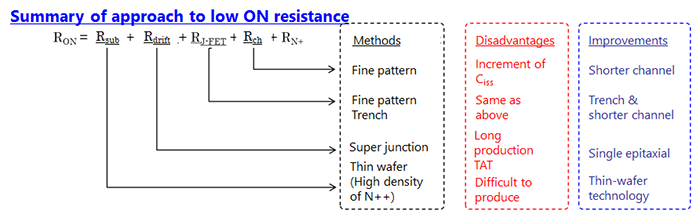

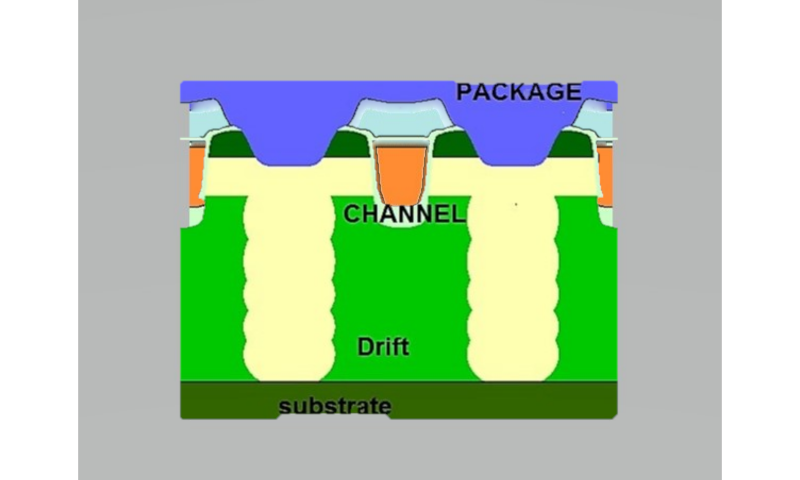

導通電阻Rds(ON)原理

日前推出了型號為PSMNR58-30YLH的業界超低導通電阻MOSFET，其最大Rds(ON)僅僅0.67歐姆，最大額定漏極電流可達380A。該參數對電機控制應用尤為重要，因為電機堵轉的瞬間會產生超大電涌，MOSFET必須承受這些電涌，才能確保安全可靠運行。

雖然目前也有廠商宣稱提供類似器件，但是他們的最大ID電流是計算出的，不是測試數據。Nexperia的半導體產品實測持續電流能力高達380安培，并且100%最終生產測試的持續電流值高達190安培。

一般來說，降低Rds(ON)要通過增大封裝尺寸來實現。值得注意的是，PSMNR58-30YLH采用采用獨特的銅夾結構，兩種封裝形式LFPAK56(Power-SO8)、LFPAK33(Power33)均能吸收熱應力，提升質量和可靠性，而且4引腳LFPAK56封裝的安裝尺寸僅30平方毫米，管腳間距1.27毫米。

目標應用上，PSMNR58-30YLH MOSFET憑借低Rds(ON)、高額定ID，以及毫不折中的SOA等級、質量和可靠性，能充分滿足汽車、充電樁、光伏發電、風力發電等苛刻環境需求，是無刷直流(BLDC)電機控制（全橋式三相拓撲），ORing服務器電源、熱插拔操作和同步整流，蓄電池保護，以及手機快速充電和直流負荷開關應用設計的理想選擇。
