一. 電容作用：電容在模擬信號電路中也同樣存在阻力，這種阻力叫做容抗(Xc),值的大小Xc=1/(2πfc)，它的大小跟電容值和頻率成反比，用在模擬電路中，主要耦合信號，平滑電平，微分. 積分. 移相.啟動等，用在直流供電電路中主要是濾波. 旁路. 儲能. 振蕩等。

二. 電容的諧振頻率(FR)和容抗(Zc)：當線路中的頻率很高時，電容不僅是電容性質，還存在等效串聯電感(ESL)和等效串聯電阻(ESR)。

諧振頻率和容抗計算公式

電容工作在諧振頻率以上呈感性，在諧振頻率以下呈容性，在諧振頻率時容抗最低，所以在設計時就要針對電路性質選擇諧振頻率與電路相近的電容，在一些頻率變化大的電路中，通常選擇諧振頻率低的大電容和諧振頻率高的小電容混合使用。

三. 電容在耦合電路中作用：

電容耦合電路

電路中C1是輸入耦合，C2是輸出耦合，耦合電容的大小及諧振頻率根據電路的信號頻率來選擇，如高頻0.001-0.1UF，音頻1-22UF，當然這只是一參考值，主要根據實際調試效果來選擇合適的電容值。

三. 電容在開關電源電路中的作用和選型：

開關電源電路

圖中C1是大容量高耐壓電解電容如(100UF/400V)，由于這個位置工作頻率低(50/60HZ)，電容的作用是為了獲得一個相對平滑電壓，所以對電容的要求能滿足耐壓.

溫度和容量足夠大就可以了，而圖中C52.

C54就要求更嚴格了，由于開關電源(也包括DC/DC電源)大多工作頻率在100KHZ-500KHZ的方波或矩形波狀態，其中含有大量的高次諧波(頻率從幾百K到數十MHZ)，一般電容在這種情況下失去了吸收高次諧波的能力而呈感性，在選擇時一定要考慮電容的頻率特性要求低ESR和低ESL。

五. 電容在RC無源濾波電路中的應用：

RC濾波電路

在低通濾波電路中的作用是將高頻濾掉讓低頻信號加在負載端，根據容抗Xc=1/(2πfc)，頻率越高阻值越小將高頻信號濾掉。 而在高通濾波電路中電容相當高頻耦合電容，頻率越高阻值越小。 不讓低頻信號通過讓高頻信號加在負載端。

六. 電容在RC串聯濾波電路的應用：

RC串聯電路

在RC串聯電路中總阻抗Z=R+Xc(=1/(2πfc)，Z(總阻抗)的大小跟頻率和電容值有關，在高頻RC電路中有一個轉折頻率F0=1/(2πRC)，當信號頻率大于轉折頻率時，容抗值就基本為0了，電路總阻抗是一個穩定值R，即Z=R，當信號頻率低于轉折頻率時總阻抗(Z=R+Xc)是隨頻率變化的。

七. 電容在RC并聯濾波電路的應用：

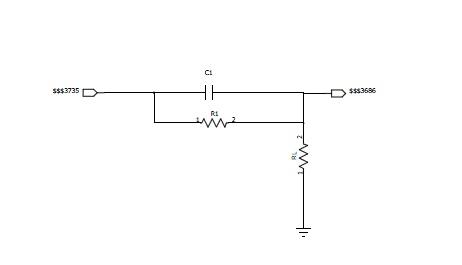

RC并聯濾波電路

在RC并聯電路中總阻抗1/Z=1/R+1/Xc，Z(總阻抗)的大小跟頻率和電容值有關，在RC并聯濾波電路中也有一個轉折頻率F0=1/(2πRC)，當信號最低頻率大于轉折頻率時，容抗值就基本為0了，電容相當短路，當信號頻率遠遠低于轉折頻率時電容可以忽略，總阻抗Z=R，當信號頻率從稍低于轉折頻率逐漸向遠遠低于轉折頻率過渡，這時的總阻抗 (1/Z=1/R+1/Xc)也是逐漸變化的。

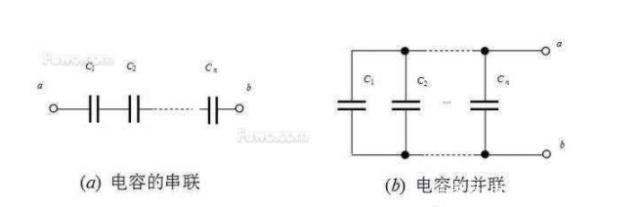

八. 電容的并聯和串聯：

電容串聯：1/C總=1/C1+1/C2+1/C....，電容并聯：C總=C1+C2+C3.....
