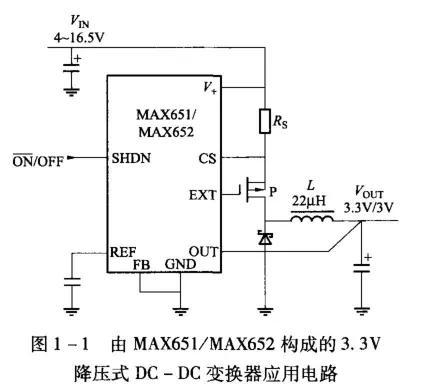

由MAX651/MAX652構成的3V/3.3V降壓式DC - DC變換器應用電路如圖1所示。電源輸入電壓4~16.5V。

圖1

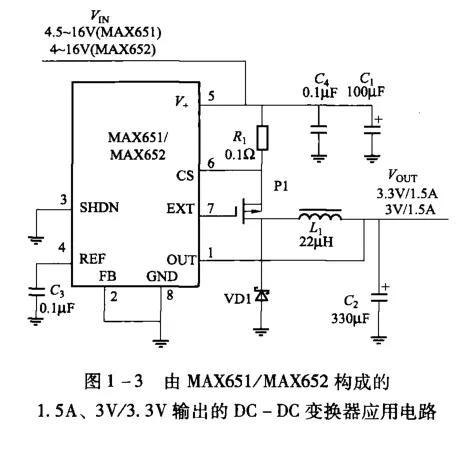

由MAX651/MAX652構成的1.5A、3V/3.3V輸出的 DC–DC變換器應用電路如圖2所示。為了消除由于大電流和快速功率開關波形所引起的噪聲輻射，將快速續流二極管的陽極、輸入濾波電容和輸出濾波電容接地端所引起的接地噪聲降低到最小，這些接地應連接到一個采用PCB制作好的接地板上。另外，從外部分壓器輸出端連接到FB端的引線應最短，從V+到GND之間所連接的0.1uF的濾波電容應盡可能地靠近這兩端之間。

圖2

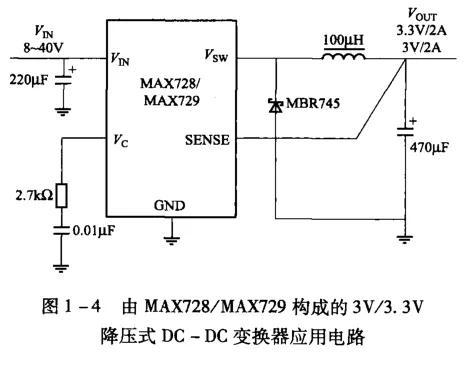

由MAX728/MAX729構成的3V/3.3V降壓式DC-DC變換器應用電路如圖3所示。該應用電路的輸人電源電壓可高達40V，工作頻率可高達100kHz，輸出電流可高達2A，靜態工作電流僅為8.5mA。采用該芯片構成應用電路時外部僅需要4個元器件。

圖3

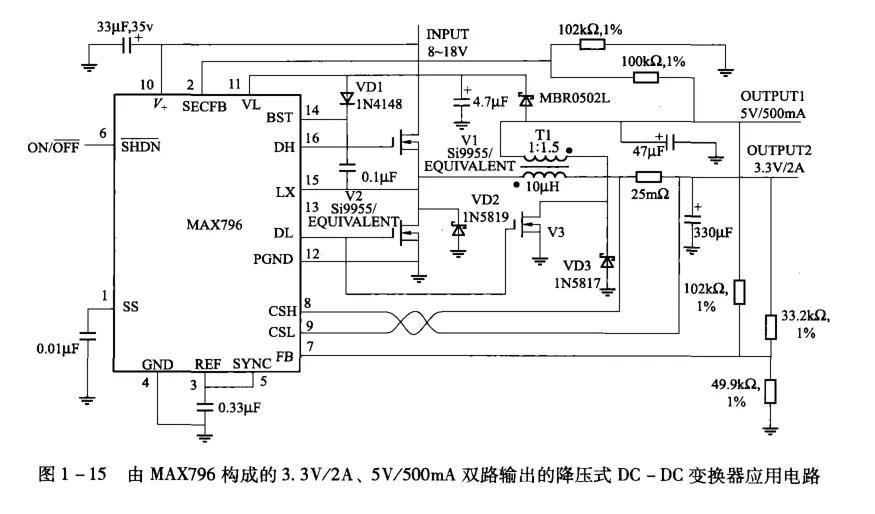

由MAX796構成的3.3V/2A、5V/500mA雙路輸出的降壓式DC-DC變換器應用電路如圖4所示。該應用電路的輸入電源電壓范圍為4.5~30V，轉換效率可高達95% ,輸出電流可高達10A，工作頻率可設置為150kHz或300kHz，靜態工作電流僅為375uA。另外，該應用電路具有關閉模式的微功耗狀態，且電流僅為1uA。

圖4

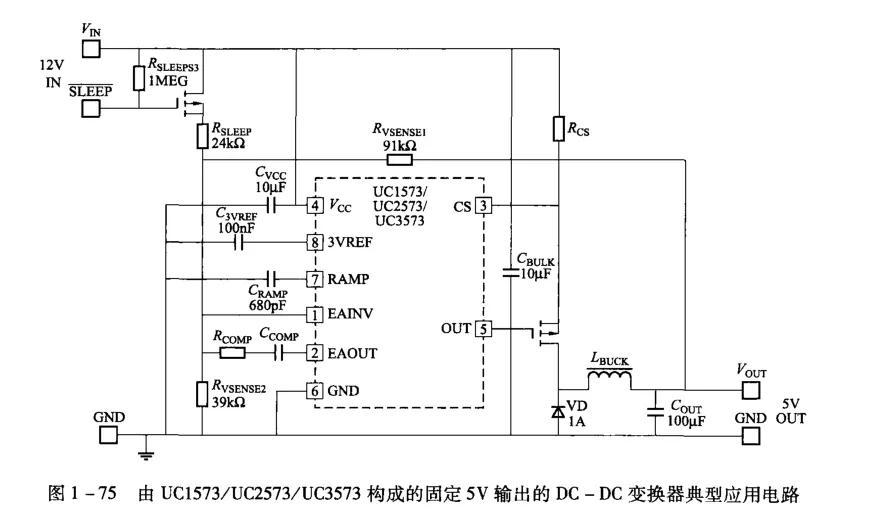

由UC1573/UC2573/UC3573構成的固定5V輸出的 DC- DC變換器典型應用電路如圖5所示。該應用電路的輸入電源電壓范圍為4.75 ~30V，工作頻率可通過改變電容Cramp的容量而在10 ~200kHz的范圍內調節。該電路具有電流反饋控制模式、欠壓關閉保護功能和微功耗的睡眠工作模式。

圖5

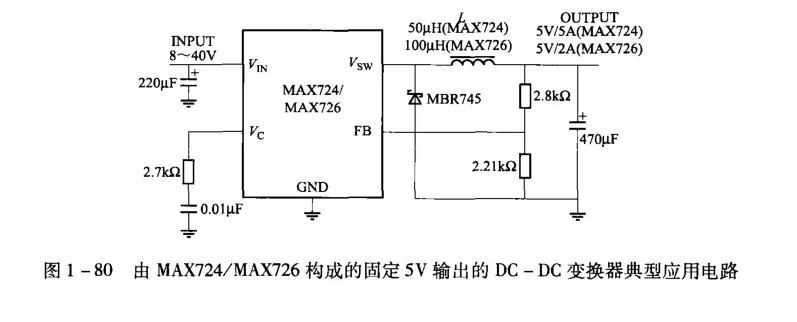

由MAX724/MAX726構成的固定5V輸出的 DC-DC變換器典型應用電路如圖6所示。該應用電路的輸入電源電壓可高達40V，輸出電流對于MAX724為5A，對于MAX726為2A，工作頻率可高達100kHz，靜態工作電流僅為8.5mA。

圖6

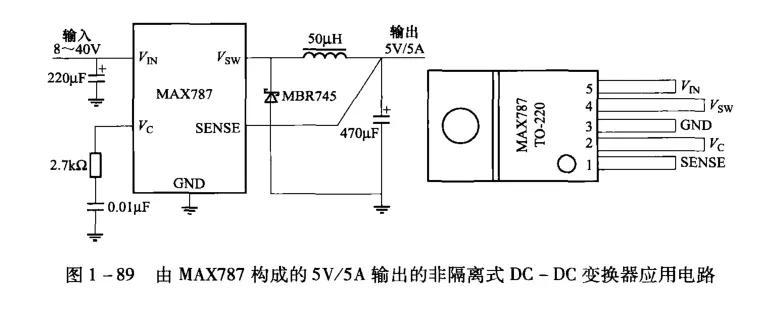

由MAX787構成的5V/5A輸出的非隔離式DC- DC變換器應用電路如圖7所示。該應用電路的輸入電源電壓范圍為4.5~ 30V，負載調整率為±0.4%，線性調整率為0.06%/V，轉換效率可高達96%，工作頻率可在150kHz/300kHz之間進行設置，靜態工作電流僅為1.2mA。該應用電路具有可控制式軟啟動功能和工作電流僅為1uA的關閉控制功能。

圖7

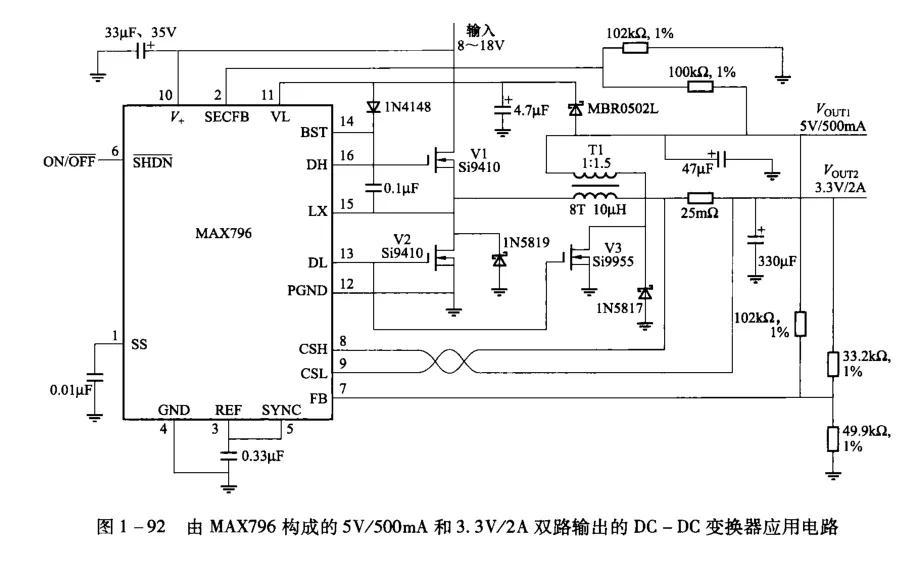

由MAX796構成的5V/500mA和3.3V/2A雙路輸出的DC-DC變換器應用電路如圖8所示。

圖8
