電氣絕緣電阻測試規范-標準和方法

絕緣電阻測試屬于電氣設備的例行試驗，是以國家計量標準為依據，用于檢查電氣設備絕緣缺陷的方法之一。

比如，電纜絕緣電阻的測量是檢查電纜絕緣是否受潮、臟污或存在局部缺陷。如果電纜受潮或有局部缺陷，它的絕緣電阻顯著降低。同時在測試電氣絕緣電阻之前必須將被測設備從各方面斷開電源，并將被測設備對地放電。測量人員必須與帶電部分保持足夠的安全距離。

下面我們以施工現場對用電設備、設施的絕緣電阻進行測試為實例來分析一下。

建筑施工現場使用的機械設備中，絕大部分都是以電作為能源的，隨著機械化施工水平的提高，使用電動機械，接觸電氣設備的人越來越多，而這些人的安全用電知識和技能水平又相對偏低，不能辨識危害和危險，在遇到觸電事故后又缺乏及時有效的急救措施，因此在安裝使用電氣設備過程中易發生觸電傷亡事故。據統計每年因觸電事故死亡人數都占到全部事故死亡人數7％以上，經濟損失更大，加強施工現場安全用電，防止觸電事故的發生刻不容緩。

從事施工現場安全管理工作多年的人士，在現場檢查發現很多用電設備、設施工作環境很差，經常和水、泥漿打交道，由于維修保養不及時，破損、老化嚴重，造成用電設備、設施絕緣性能下降，而現場電工對這些用電設備、設施不能定期進行絕緣電阻測試，如果這類用電設備、設施保護裝置性能差的話，操作人員工作過程中極容易造成直接觸電事故。因此，良好的絕緣是保證設備和線路正常運轉的必要條件，也是防止觸電傷亡事故的重要措施。

一、電氣絕緣電阻測試內容

施工現場主要測試電氣設備、設施和動力、照明線路的絕緣電阻。

二、電氣絕緣電阻測試儀器

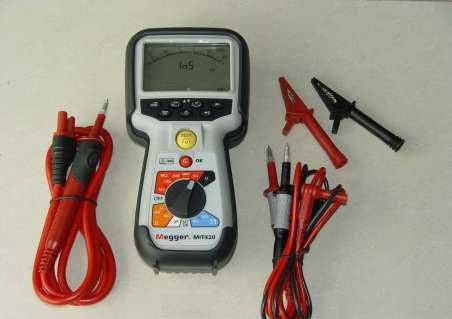

測試設備或線路的絕緣電阻必須使用兆歐表（搖表），不能用萬用表來測試。兆歐表是一種具有高電壓而且使用方便的測試大電阻的指示儀表。它的刻度尺的單位是兆歐，用ΜΩ表示。在實際工作中，需根據被測對象來選擇不同電壓等級和阻值測量范圍的儀表。而兆歐表測量范圍的選用原則是：測量范圍不能過多超出被測絕緣電阻值，避免產生較大誤差。施工現場上一般是測量500V以下的電氣設備或線路的絕緣電阻。因此大多選用500V，阻值測量范圍0----250ΜΩ的兆歐表。兆歐表有三個接線柱：即L（線路）、E（接地）、G（屏蔽），這三個接線柱按測量對象不同來選用。

三、電氣絕緣電阻測試方法

1、照明、動力線路絕緣電阻測試方法

線路絕緣電阻在測試中可以得到相對相、相對地六組數據。首先切斷電源，分次接好線路，按順時針方向轉動兆歐表的發電機搖把，使發電機轉子發出的電壓供測量使用。搖把的轉速應由慢至快，待調速器發生滑動時，要保證轉速均勻穩定，不要時快時慢，以免測量不準確。一般兆歐表轉速達每分鐘120轉左右時，發電機就達到額定輸出電壓。當發電機轉速穩定后，表盤上的指針也穩定下來，這時指針讀數即為所測得的絕緣電阻值。

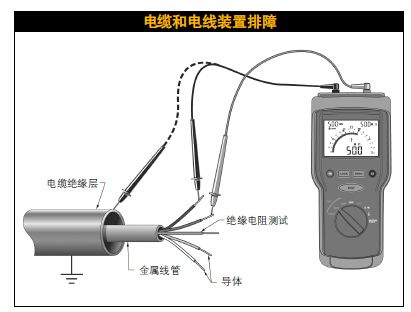

測量電纜的絕緣電阻時，為了消除線芯絕緣層表面漏電所引起的測量誤差，其接線方法除了使用“L”和“E”接線柱外，還需用屏蔽接線柱“G”。將“G”接線柱接至電纜絕緣紙上。

2、電氣設備、設施絕緣電阻測試方法

首先斷開電源，對三相異步電動機定子繞組測三相繞組對外殼（即相對地）及三相繞組之間的絕緣電阻。搖測三相異步電動機轉子繞組測相對相。測相對地時“E”測試線接電動機外殼，“L”測試線接三相繞組。即三相繞組對外殼一次搖成；若不合格時則拆開單相分別搖測；測相對相時，應將相間聯片取下。

四、電氣絕緣電阻測試規范與標準

1、現場新裝的低壓線路和大修后的用電設備絕緣電阻應不小于0.5ΜΩ。

2、運行中的線路，要求可降至不小于每伏1000Ω。

3、三相鼠籠異步電動機絕緣電阻不得小于0.5ΜΩ。

4、三相繞線式異步電動機的定子絕緣電阻值熱態應大于0.5ΜΩ、冷態應大于2ΜΩ，轉子絕緣電阻值熱態應大于0.15ΜΩ、冷態應大于0.8ΜΩ。

5、手持電動工具帶電零件與外殼之間絕緣電阻值：Ⅰ類手持電動工具應大于2ΜΩ、Ⅱ類手持電動工具應大于7ΜΩ、Ⅲ類手持電動工具應大于1ΜΩ。

6、變壓器一、二次繞組之間及對鐵芯的絕緣電阻值應大于2ΜΩ。

五、需要進行絕緣電阻值測試的幾種情況

1、新安裝的用電設備投入運行前；

2、長期未使用的設備或停用3個月以上再次使用前；

3、電機進行大修后或發生故障時；

4、移動用電設備（如：磨石機、潛水泵、打夯機、平板振動機、軟管振動機等）在現場第一次使用前；

5、手持電動工具除了在第一次使用前要測試，以后每隔一段時期定期測試；

6、安全隔離變壓器（如：行燈變壓器）在使用前。

六、絕緣電阻值測試時應注意的問題

1、測量電氣設備的絕緣電阻時，先切斷電源，然后將設備充分放電。

2、儀表應放置在水平位置。

3、兆歐表的測量引線應使用絕緣良好的單根導線，且應充分分開，不得與被測量設備的其它部位接觸。

4、測量電容量較大的電機、電纜、變壓器及電容器應有一定的充電時間，搖動一分鐘后讀值，測試完畢后將設備放電。

5、不能用兩種不同電壓等級的兆歐表測同一絕緣物，因為任何絕緣物所加的電壓不同，造成絕緣體產生物理變化不同，使絕緣體內泄漏電流不同，從而影響到測量的絕緣物電阻值不同。

6、測試應在良好的天氣下進行，周圍環境溫度不低于5℃為宜。
