電路識圖-三極管放大電路識圖的介紹

三極管放大電路包括三極管單級放大電路、三極管雙級放大電路、負反饋型三極管放大電路。熟悉這些放大電路的構成和功能，并且掌握它們的工作原理，是進行整機電路識圖的基礎。

一、三極管單級放大電路識圖

三極管單級放大電路在電子電路中是應用最多的單元電路。三極管單級放大電路有共基極放大器、共發射極放大器、共集電極放大器三種。

區別這三種放大器的最簡單方法就是查看放大管的交流接地引腳，就可以確認放大器的種類，比如，放大管的發射極交流接地，則該放大器就是共發射極放大器。

1、共發射極放大器

共發射極放大器是應用最廣泛的放大器。所謂的共發射極放大器就是信號輸入和信號輸出都要依靠發射級完成的放大器。下圖是一種典型的共發射極放大器。在該放大器內，VT是放大管，C1時輸入信號耦合電容，C2是輸出信號耦合電容，R1，R2和VT基極的直流偏置電阻，R3是VT的集電極負載電阻，VCC是供電電壓，Ui是輸入信號，U0是輸出信號。

1）直流偏置

供電電壓VCC通過R1，R2分壓后，加到VT的基極，為基極提供直流偏置電壓，流過R1的電流分兩路到地：一路通過R2到地，另一路通過VT的發射結到地。

2）信號放大過程

輸入信號Ui經C1耦合到VT的基極，使VT的基極電流隨Ui變化而變化，致使VT的集電極電流隨之變化，并且變化量是基極電流的一定倍數，集電極電流在R3兩端產生隨之變化的壓降，而VCC減去這個壓降就是VT的集電極電壓，因此，該電壓與輸入信號電壓相位相反，也就是說，該放大器屬于反相放大器。

通過以上分析可知，共發射極放大器不僅有電流放大功能，而且還有電壓放大功能。

2、共集電極放大器

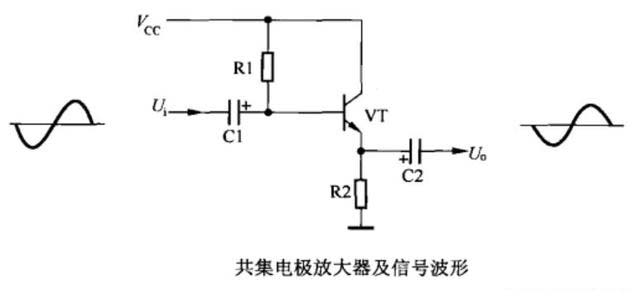

共集電極放大器也是應用十分廣泛的一種放大器。下圖所示是一種典型的共集電極放大器。在該放大器內，BT是放大管，C1是輸入信號耦合電容，C2是輸出信號耦合電容，R1是VT基極的直流偏置電阻，R2是VT的發射極電阻，VCC是供電電壓，Ui是輸入信號，U0是輸出信號。

前面我們介紹過，放大器那個極交流接地，該放大器就屬于哪類放大器，但是上圖中VT的集電極并未接地，他怎么就是共集電極放大器呢？這是因為VCC的內阻較小，并且電源兩端都會接有大容量的濾波電容，所以電源在交流狀態下相當于短路。因此，VT的集電極是通過電源VCC及其濾波電容接地的。

1）直流偏置

供電電壓VCC通過R1限流加到VT的基極，為基極提供直流偏置電壓，基極電流的回路是：VCC-R1-VT的發射結-R2-地。

2）信號放大

輸入信號經C1耦合到VT的基極，使VT的基極電流隨輸入信號變化而變化，致使VT的發射極電流隨之變化，并且變化量為放大倍數+1，發射極電流在R2兩端產生隨之變化的壓降，該壓降經C2耦合后得到交流輸出信號，該信號與輸入信號的相位相同，所以該放大器也叫射極跟隨放大器，簡稱射極跟隨器。

通過以上分析可知，共集電極放大器的輸入信號是從放大器的基極、發射極之間輸入的，輸出信號取自發射極，該放大器僅有電流放大功能，沒有電壓放大功能。

由于共集電極放大器具有輸入阻抗高，輸出阻抗低的優點，所以在多級放大電路中，通常利用共集電極放大器將前級和后級放大器進行隔離，由它對信號進行緩沖放大，以免前、后級放大器互相影響。又因共集電極放大器具有電流放大功能，所以不僅串聯穩壓電源采用此類放大器，而且有的多級放大電路的末級放大器也采用此類放大器。

3、共基極放大器

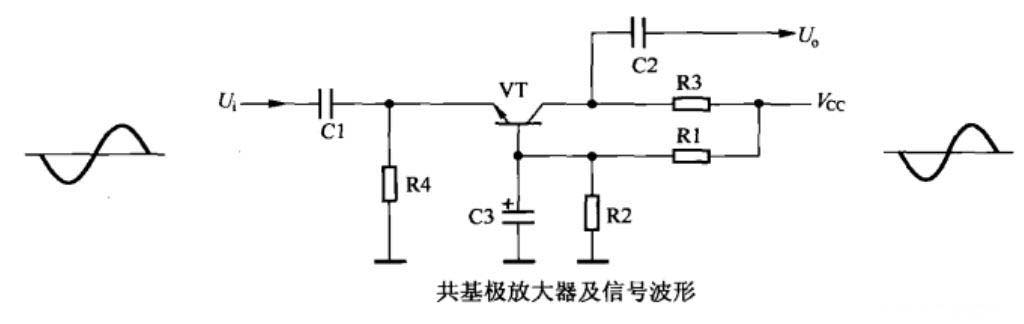

共基極放大器的應用較前兩種放大器要少得多。下圖是一種典型的共基極放大器。

在該放大器內，VT是放大管，C1是輸入信號耦合電容，C2時輸出信號耦合電容，C3是基極的交流接地電容，R1，R2是VT基極的直流偏置電阻，R3是VT的集電極負載電阻，R4是VT的發射極電阻，VCC是供電電壓，Ui時輸入信號，Uo是輸出信號。

1）直流偏置

供電電壓VCC通過R1,R2分壓后，加到VT基極，為基極提供直流偏置電壓，流過R1的電流分兩路到地：一路是通過R2到地，另一路通過VT的發射結,R4到地。

2）信號放大

輸入信號經C1耦合到VT的發射極，使VT的發射極電流隨輸入信號的變化而變化，致使VT的集電極電流隨之變化，集電極電流在R3兩端產生隨之變化的壓降，而VCC減去該壓降就是VT的集電極電壓，因為集電極電壓隨輸入信號電壓同步變化，所以相位相同，輸入信號經C2耦合后得到交流輸出信號。

共基極放大器具有高頻特性好的優點，但也存在輸入阻抗小和輸出阻抗大的缺點。因此，該放大器主要應用在高頻信號放大電路。

二、三極管兩級放大電路識圖

三極管兩級放大電路就是由兩個三極管構成的放大電路。此類電路也是最常見的放大電路。根據前、后級放大器的耦合方式的不同，兩級放大器有阻容耦合、直接耦合、變壓器耦合和光電耦合器耦合四種。

1、阻容耦合方式

阻容耦合方式就是后級放大器的輸入端通過電容與前級放大器的輸出端相接。阻容耦合放大電路具有兩級放大器的直流工作點互不影響、放大倍數高、信號傳輸損失小等優點，但也存在不能放大直流信號和結構相對負載、不便于集成等缺點。

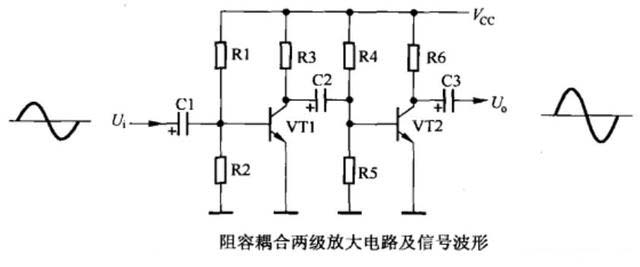

下圖所示是一種典型的阻容耦合兩級放大電路。該電路內的VT1，VT2是放大管，C1~C3是低頻信號耦合電容，Ui是輸入信號，Uo是輸出信號。

1）直流偏置

R1，R2是放大管VT1的基極偏置電阻，為它的基極提供偏置電壓；R4，R5是放大管VT2的基極偏置電阻，為它的基極提供偏置電壓。

2）信號放大

輸入信號Ui經C1耦合到放大管VT1的基極，經其倒相放大后，再利用C2耦合到VT2的基極，利用VT2再次倒相放大，通過C3耦合后得到交流輸出信號Uo。

2、直接耦合方式

直接耦合方式就是后級放大器的輸入端直接接在前級放大器的輸出端上。直接耦合放大電路放大倍數高，而且可以放大直流信號，并且有利于電路集成，但放大器間的直流工作點相互影響，容易出現零點漂移等異常現象。

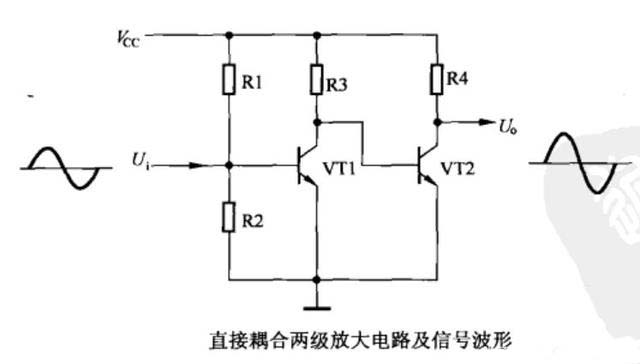

下圖所示是一種典型的直接耦合兩級放大電路。該電路內的VT1,VT2是放大管，Ui是輸入信號，Uo是輸出信號。R1，R2是放大管VT1的基極偏置電阻，為它的基極提供偏置電壓；R3不僅是VT1的集電極負載電阻，而且是VT2的基極偏置電阻，為它的基極提供偏置電壓。

3、變壓器耦合方式

變壓器耦合方式就是后級放大器的輸入端通過變壓器接在前級放大器的輸出端上。變壓器耦合放大電路主要應用在需要冷、熱地隔離或需要提升驅動電流的場合。

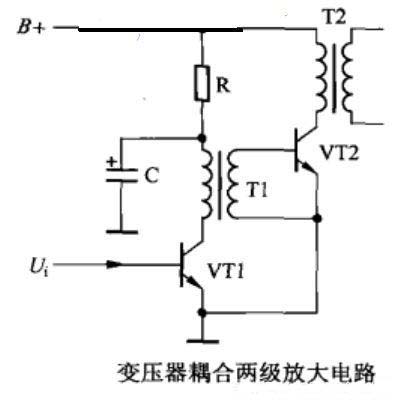

下圖所示是一種典型的彩色電視機行激勵電路。該電路內的VT1是行激勵管，VT2是行輸出管，Ui是行激勵信號，R是行激勵電路的供電限流電阻，C是濾波電容，T2是行輸出變壓器。

行激勵信號Ui經VT1的基極，通過VT1倒相放大后，再利用行激勵變壓器T1變換為電壓較低，但電流較大的激勵信號，驅動行輸出管VT2工作在開關狀態。

4、光電耦合器耦合方式

光電耦合器耦合方式就是后級放大器的輸入端通過光電耦合器接在前級放大器的輸出端上。光電耦合器耦合放大電路主要應用在需要冷熱地隔離的場合。

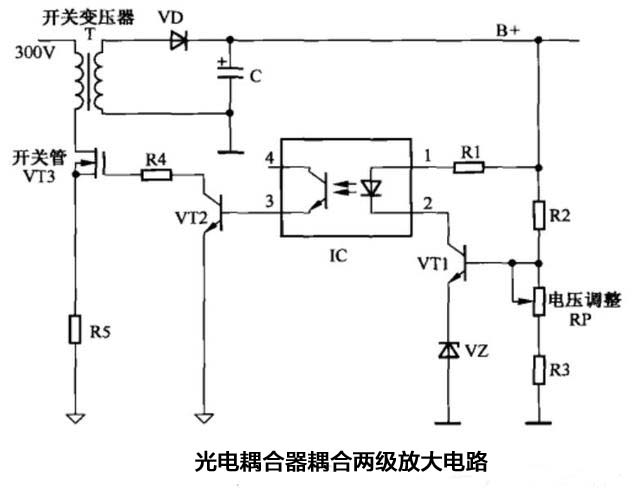

下圖所示是一種典型的開關電源的穩壓控制電路。該開關電源的誤差取樣方式采用了直接取樣方式，也就是該電源是通過對冷地測的直流電壓進行取樣，再通過熱地側的調寬管控制開關管的導通時間，來實現穩壓控制。

當B+電壓升高時，升高的B+電壓不僅通過R1使為IC的1腳提供的電壓增大，而且通過R2，RP,R3取樣后的電壓升高，該電壓加到VT1的基極，由于VT1的發射極由穩壓管VZ提供基準電壓，所以VT1因基極輸入電壓升高而導通加強，它的集電極電流增大，使IC內的發光二級管發光加強，與它對應的光敏三極管因受光加強而導通加強，使調寬管VT2導通加強，開關管VT1導通時間縮短，開關變壓器T存儲能量下降，B+電壓下降到正常值。反之控制過程相反。這樣通過IC的耦合，將冷地端的誤差取樣放大信號傳遞給熱地端的調寬電路，從而控制開關管的導通時間，實現穩壓控制。

三、負反饋型三極管放大電路識圖

1、反饋電路與構成

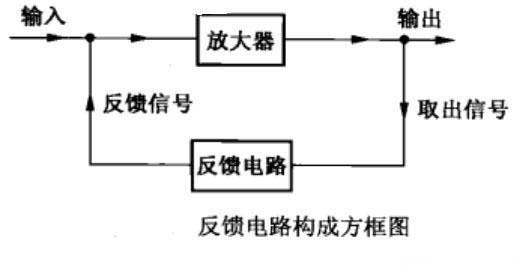

將放大器的一部分輸出量（電壓或電流）送回輸入端的過程就是反饋，而傳送反饋量的電路就是反饋電路。典型的反饋電路構成見下圖所示。

若反饋量與輸入量的相位相同，使放大倍數增大的反饋稱為正反饋；若反饋量與輸入量的相位相反，使放大倍數減小的反饋稱為負反饋。由于正反饋用于電路產生振蕩，負反饋用于提高放大電路的工作性能，所以放大電路主要采用負反饋。

2、負反饋電路的分類

放大器采用的負反饋電路有并聯電流負反饋、并聯電壓負反饋、串聯電流負反饋、串聯電壓負反饋四種。若負反饋量與輸出電壓成正比，能使輸出電壓穩定，輸出電阻增加，則稱為電流負反饋。串聯負反饋的反饋量以串聯形式串接入輸入回路，并聯負反饋的反饋量以并聯形式接入輸入回路。串聯負反饋能增大輸入阻抗，而并聯負反饋卻減小輸入阻抗和輸出阻抗。

另外，還可以根據反饋信號的性質分為交流負反饋、直流負反饋和交/直流三種負反饋電路，顧名思義，反饋信號僅有交流成分，則屬于交流負反饋，若反饋信號僅有直流成分，則屬于直流負反饋；若反饋信號不僅有交流成分，而且有直流成分，則屬于交、直流負反饋。

3、單級電流串聯負反饋放大器

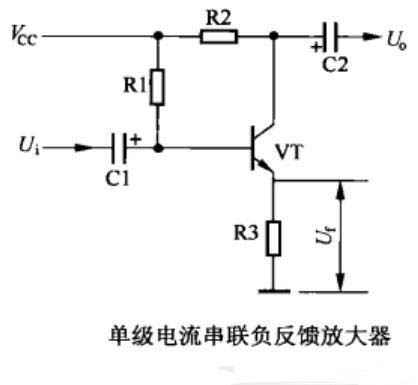

單機電流負反饋放大器是一種應用十分廣泛的放大器。下圖所示是一種典型的單級電流串聯負反饋放大器。該放大器的核心元器件是放大管VT和負反饋電阻R3。

放大器的輸出電流在R3兩端產生壓降Uf，該電壓通過提高VT的發射級電位來降低放大倍數，所以該電路屬于負反饋控制。將輸出信號Uo對地短接使Uo為0后，反饋電壓Uf仍存在，說明該電路屬于電流負反饋電路。同時，由于Uf與輸入信號Ui串聯后加到VT的發射結上，所以該電路屬于串聯負反饋電路。又因Uf內不僅有直流成分，還有交流成分，所以該電路屬于交、直流負反饋電路。

4、單級電壓并聯負反饋放大器

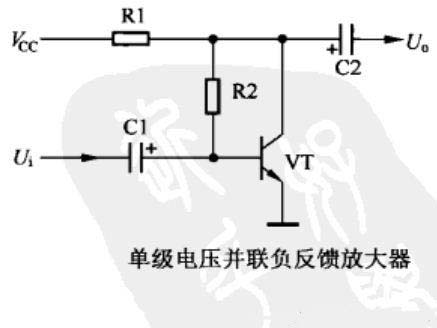

單級電壓并聯負反饋放大器也是一種應用十分廣泛的放大器。下圖所示是一種典型的單級電壓并聯負反饋放大器。該放大器的核心元器件是放大管VT和負反饋電阻R2。

放大器的輸出電壓通過R2為VT的基極提供反饋電壓Uf，由于VT屬于倒相放大器，所以Uf與Ui的極性相反，減小了輸入到基極的電壓，所以屬于負反饋控制。將輸出電壓Uo對地短接，使Uo為0后，負反饋電壓Uf隨之消失，說明該電路屬于電壓負反饋電路。由于Uf與輸入信號Ui并聯后加到VT的基極，所以該電路屬于并聯負反饋電路。

5、兩級電壓串聯負反饋放大器

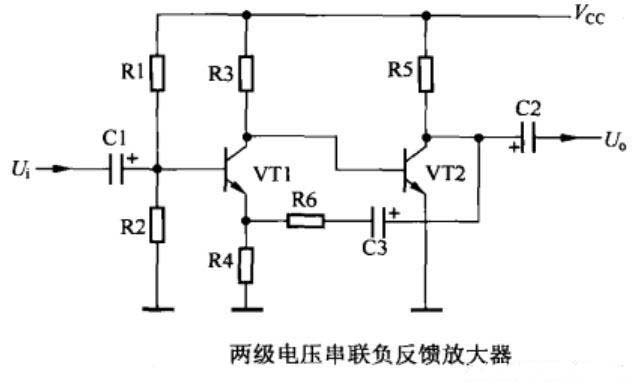

兩級電壓串聯負反饋放大器也是一種應用十分廣泛的放大器。如下圖所示是一種典型的兩級電壓串聯負反饋放大器。該放大器的核心元器件是放大管VT1和VT2、負反饋電阻R6、負反饋電容C3。

放大器VT2集電極的輸出電壓通過C3，R6為VT1的發射極提供反饋電壓Uf，減小了VT1的發射結上的導通電壓，所以屬于負反饋控制。將輸出信號Uo對地短接使Uo為0后，負反饋電壓Uf隨之消失，說明該電路屬于電壓負反饋電路。由于負反饋電壓Uf與輸入信號Ui串聯，所以該電路屬于串聯負反饋電路。又因負反饋電路采用了耦合電容C3，所以該電路屬于交流負反饋電路。
